ATS670 Second RS485 LAN Extension module
Installation Sheet
EN CS DA DE ES
FI
1
TERM
TX
RX
CON103
EN: Installation Sheet
Description
ATS670 Second RS485 LAN Extension module provides a
second LAN bus connection for the ATSx500A(-IP) Advisor
Advanced panels.

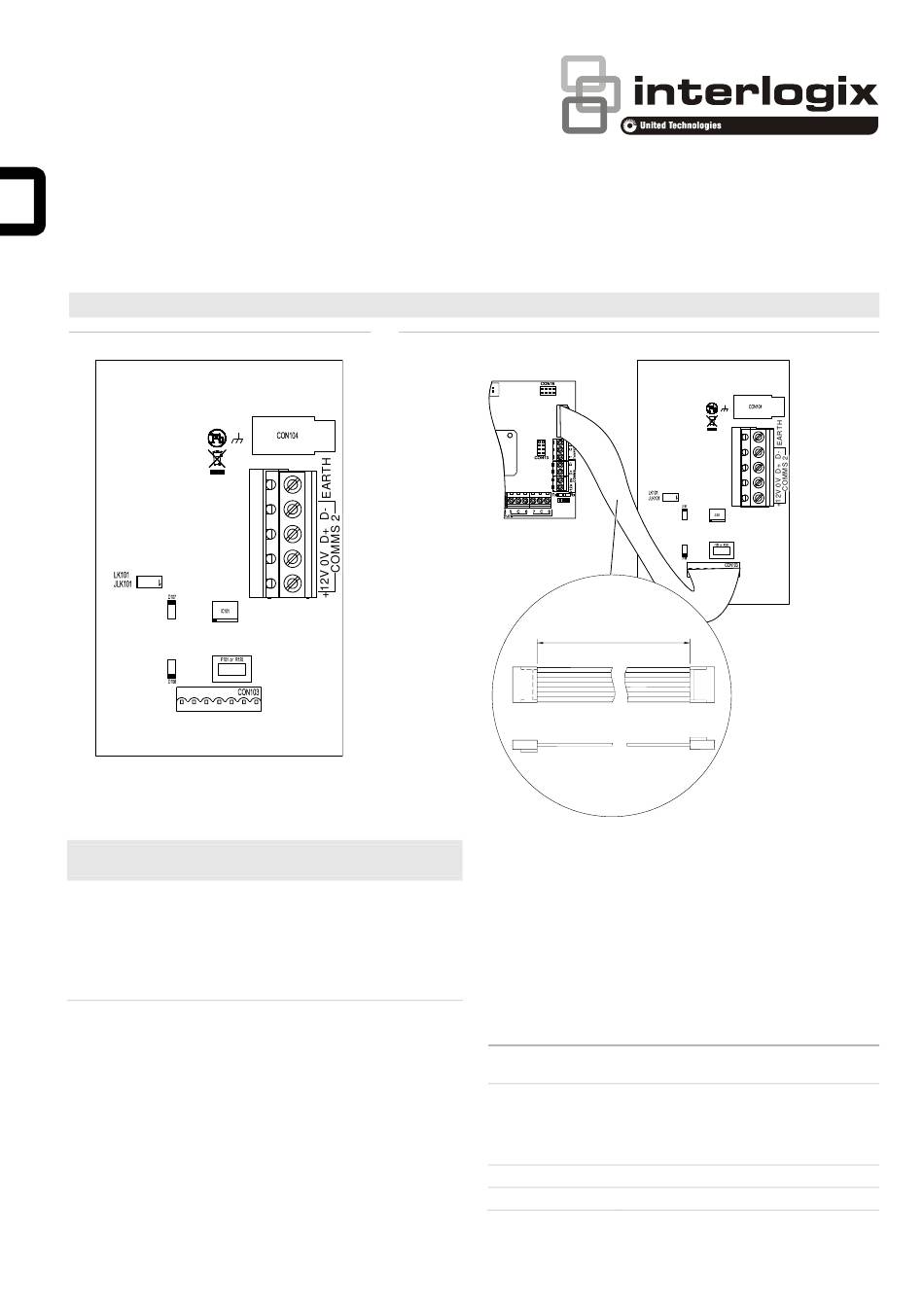

Figure 1: ATS670 layout
Figure 2: ATS670 connection
The functionality of the TERM jumper, RX and TX LEDs, bus
connector is the same as in the Advisor Advanced control
panel. See Advisor Advanced Installation and Programming
Manual for details.
Mounting the unit
The ATS670 unit must be fitted to the main control panel using
provided self-locking pillars.
© 2015 UTC Fire & Security Americas Corporation, Inc.
FR
HU
IT
NL NO PL PT SK
2
CON102
SV
TR
ATSx500A
300 mm
Connections
CON102: interconnection between the ATSx500A(-IP) control
panel and ATS670.
Note:
Include the current drawn from the ATS670 output when
calculating battery backup capacity for the whole system.
CON103: RS485 bus capable of connection 16 RASs and
15 DGPs.
Technical specifications
Supply voltage
9.5 to 13.8 V , 5 V via cable
Nominal
12 V
Current consumption:
Standby
50 mA
Full load
High current electronic output, rating 1 A max.
at 13.8 V
Dimensions (H x W)
80 x 50 mm
Operating temperature −10 to +55°C
1 / 12
ATS670
TERM
CON102
TX
RX
CON103
P/N 466-2575 (ML) • REV A • ISS 24SEP15
