2.18 Guía de instalación de la unidad de estado sólido M.2
(M2_4)
El M.2 es un conector de borde de tarjeta versátil y de pequeño tamaño cuya misión es
reemplazar a mPCIe y mSATA. El zócalo Hyper M.2 (M2_4, Clave M) es compatible con los
modos de tipo 2260/2280 PCIe Generación 4x4 (64 Gb/s).
* Si M2_4 está ocupado, PCIE2 se deshabilitará.
Instalar el SSD M.2
B A
Nº
Ubicación de tuerca
Longitud del circuito
impreso (PCB)
Tipo de módulo
2
1
1 2
A B
6 cm 8 cm
Tipo 2260 Tipo 2280

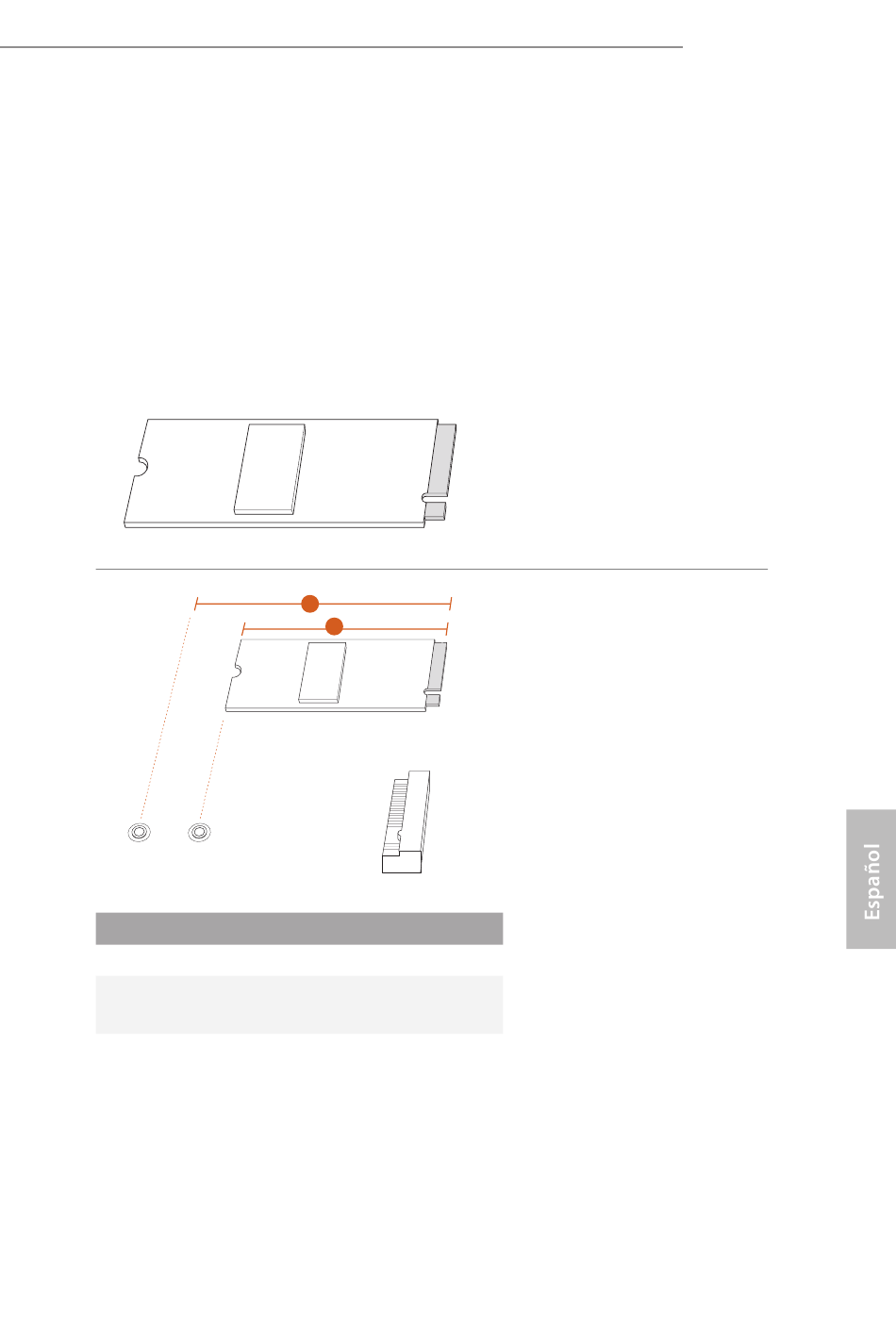

Paso 1
Prepare una unidad de estado sólido
M.2.
Paso 2
Dependiendo del tipo de circuito
impreso (PCB) y la longitud de
la unidad de estado sólido M.2,
busque la ubicación de tuerca
correspondiente que se va a utilizar.
B850 Riptide WiFi
65
