2.16 Guía de instalación de la unidad de estado sólido M.2
(M2_2)
El M.2 es un conector de borde de tarjeta versátil y de pequeño tamaño cuya misión es
reemplazar a mPCIe y mSATA. El zócalo Hyper M.2 (M2_2, Clave M) es compatible con
los modos de tipo 2260/2280 PCIe Gen4x4 (64 Gb/s).
* M2_2 se ejecutará en Gen4x4 con procesadores de las series 9000 y 7000, Gen4x4 con
procesadores de la serie 8000 (Phoenix 1) y Gen4x2 con procesadores de la serie 8000
(Phoenix 2).

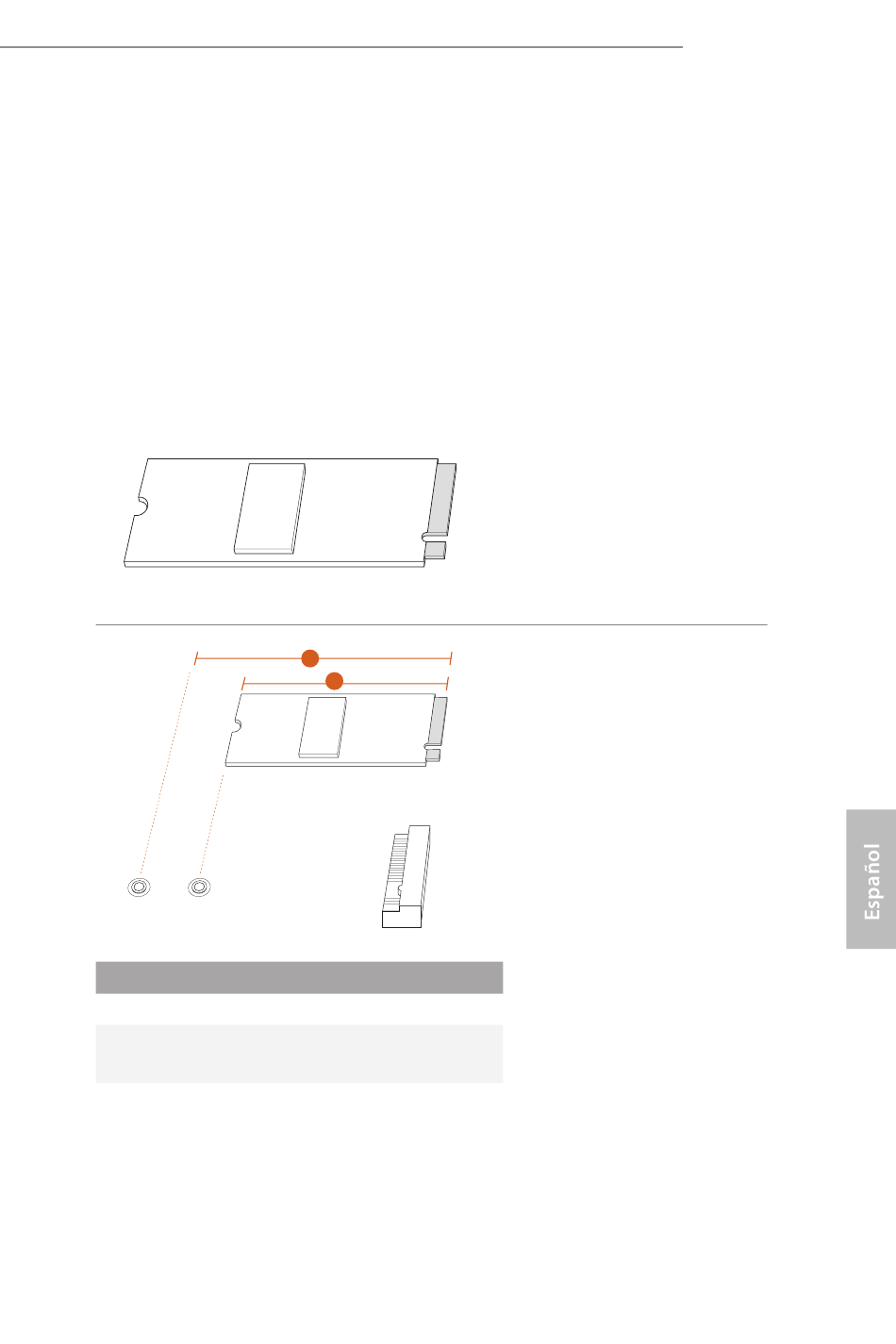

Instalar el SSD M.2
B A
Nº
Ubicación de tuerca
Longitud del circuito
impreso (PCB)
Tipo de módulo
2
1
1 2
A B
6 cm 8 cm
Tipo 2260 Tipo 2280
Paso 1
Prepare una unidad de estado sólido
M.2.
Paso 2
Dependiendo del tipo de circuito
impreso (PCB) y la longitud de la
unidad de estado sólido M.2, busque
la ubicación de tuerca correspondiente
que se va a utilizar.
