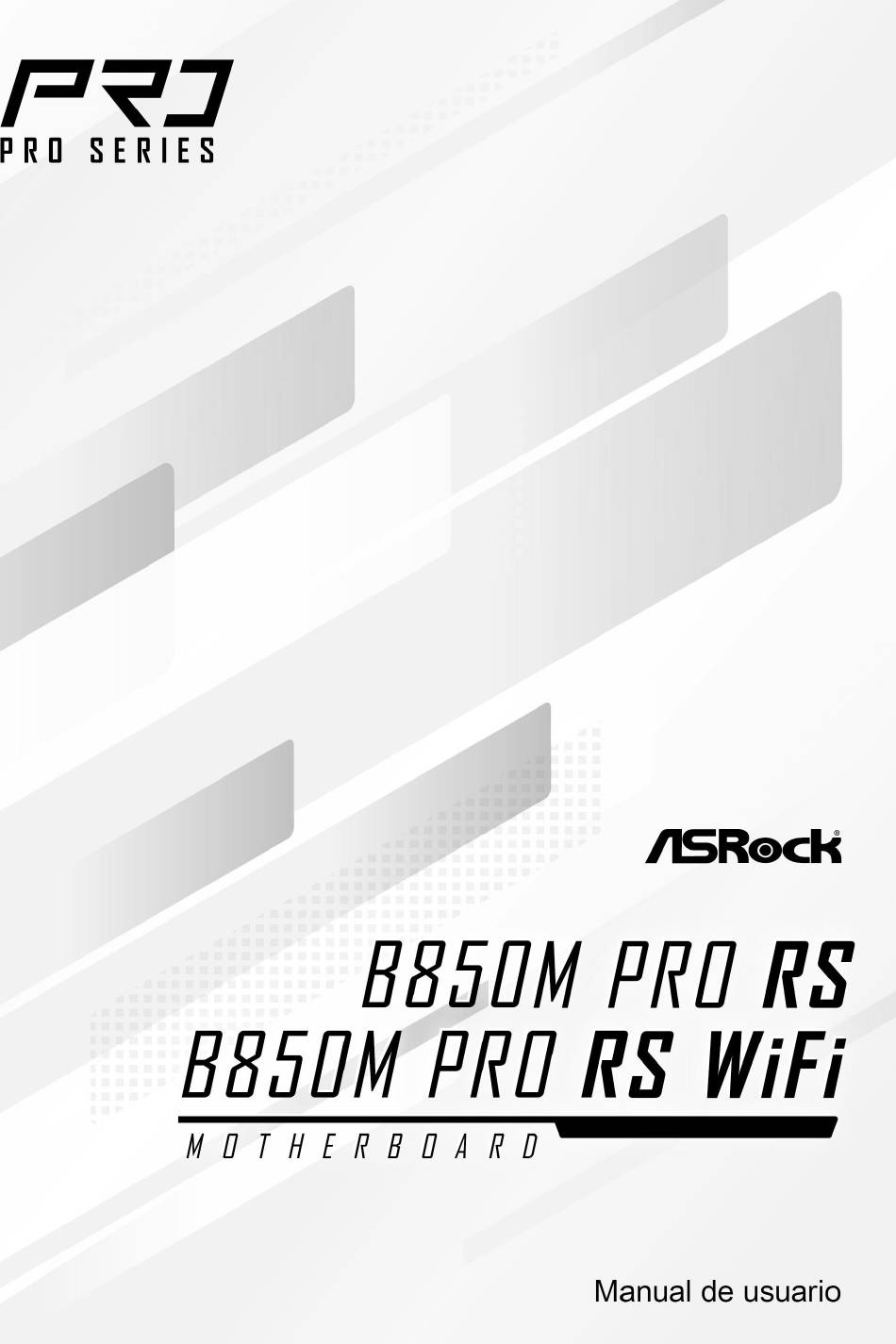

ASROCK B850M PRO RS Manual De Usuario
Manuales relacionados para ASROCK B850M PRO RS
Resumen de contenidos para ASROCK B850M PRO RS
- Página 2 Información de contacto Si necesita ponerse en contacto con ASRock o desea obtener más información acerca de ASRock, puede visitar el sitio web de ASRock en http://www.asrock.com; o puede ponerse en contacto con su distribuidor para obtener más información. Para preguntas técnicas, envíe un formulario de solicitud de soporte que encontrará...
- Página 3 Especificaciones Disposición de la placa base Panel de E/S Diagrama de bloques Módulo 802.11axe Wi-Fi 6E y antena ASRock Wi-Fi 2,4/5/6 GHz (para B850M Pro RS WiFi) Capítulo 2 Instalación Instalar la CPU Instalar el ventilador y el disipador térmico de la CPU Instalar módulos de memoria (DIMM)
- Página 4 2.14 Comprobador posestado 2.15 Guía de instalación del módulo WiFi M.2 WiFi/BT PCIe (para B850M Pro RS) 2.16 Guía de instalación de la unidad de estado sólido M.2 (M2_1) 2.17 Guía de instalación de la tarjeta de unidad de estado sólido...
- Página 5 ASRock. Sitio web de ASRock http://www.asrock.com. 1.1 Contenido del paquete • Placa base ASRock B850M Pro RS WiFi / B850M Pro RS (Factor de forma Micro ATX) • 2 x Cables de datos Serie ATA (SATA) (Opcional) •...
- Página 6 • Capacidad máxima de memoria del sistema: 256 GB • Admite módulos de memoria Extreme Memory Profile (XMP) y EXTended Profiles for Overclocking (EXPO) * Para obtener más información, consulte la lista de memorias compatibles en el sitio web de ASRock. (http://www.asrock.com/) Ranura de CPU: expansión •...
- Página 7 B850M Pro RS WiFi B850M Pro RS Tarjeta • Tarjeta gráfica AMD RDNA integrada (el soporte real puede gráfica variar según la CPU) • 1 x Compatible con HDMI 2.1 TMDS/FRL 8G, admite HDR, HDCP 2.3 y resolución máxima hasta 4K 120Hz •...
- Página 8 E/S en panel • 2 x Puertos para antena (para B850M Pro RS WiFi) posterior • 2 x Puntos de instalación para la antena (para B850M Pro RS) • 1 x puerto HDMI • 1 x DisplayPort 1.4 • 1 x Puerto USB 3.2 Gen2 Tipo-A (10 Gb/s) •...
- Página 9 B850M Pro RS WiFi B850M Pro RS • Admite RAID 0, RAID 1 y RAID 10 para dispositivos de RAID almacenamiento SATA • Admite RAID 0, RAID 1 y RAID 10 para dispositivos de almacenamiento M.2 NVMe* * Requiere tarjetas de expansión M.2 NVMe adicionales para admitir...
- Página 10 * Para obtener información detallada del producto, visite nuestro sitio web: http://www.asrock.com Tenga en cuenta que hay un cierto riesgo implícito en las operaciones de overclocking, incluido el ajuste de la BIOS, aplicando la tecnología de overclocking liberada o utilizando las herramientas de overclocking de otros fabricantes.
- Página 11 B850M Pro RS WiFi B850M Pro RS 1.3 Disposición de la placa base...
- Página 12 Nº Descripción Conector de alimentación ATX 12V (ATX12V1) Conector de alimentación ATX 12V (ATX12V2) Conector del ventilador de la CPU (CPU_FAN1) 2 x Ranuras DIMM DDR5 de 288 contactos (DDR5_A1, DDR5_B1) 2 x Ranuras DIMM DDR5 de 288 contactos (DDR5_A2, DDR5_B2) Base de conexiones de LED direccionable (ADDR_LED3) Base de conexiones de LED RGB (RGB_LED1) Comprobador de estado de publicación (PSC)
- Página 13 B850M Pro RS WiFi B850M Pro RS 1.4 Panel de E/S B850M Pro RS WiFi: Nº Descripción Nº Descripción Puertos para antena Puertos USB 2.0 (USB_12) Puerto LAN RJ-45 de 2,5 G* Puerto USB 3.2 Gen2 Tipo-A (USB32_1) Puerto USB 3.2 Gen2 Tipo-C Entrada de línea (azul claro)**...
- Página 14 Nº Descripción Nº Descripción Puerto LAN RJ-45 de 2,5 G* Puertos USB 2.0 (USB_12) Entrada de línea (azul claro)** Puerto USB 3.2 Gen2 Tipo-A (USB32_1) Puerto USB 3.2 Gen2 Tipo-C Altavoz frontal (lima)** (USB32_TC1) Micrófono (rosa)** 10 DisplayPort 1.4 Puerto USB 3.2 Gen1 Tipo A 11 Puerto HDMI (USB32_23) Puertos USB 2.0 (USB_34)
- Página 15 B850M Pro RS WiFi B850M Pro RS 1.5 Diagrama de bloques...
- Página 16 1.6 Módulo 802.11axe Wi-Fi 6E y antena ASRock Wi-Fi 2,4/5/6 GHz (para B850M Pro RS WiFi) Módulo 802.11axe Wi-Fi 6E + BT Esta placa base incluye un exclusivo módulo 802.11 a/b/g/n/ac/ax/axe Wi-Fi 6E + BT v5.2 que es compatible con los estándares de conectividad 802.11 a/b/g/n/ac/ax/axe Wi-Fi 6E y Bluetooth v5.2.
- Página 17 B850M Pro RS WiFi B850M Pro RS Guía de instalación de antenas Wi-Fi Paso 1 Prepare las antenas Wi-Fi de 2,4/5/6 GHz incluidas en el paquete. Paso 2 Conecte las dos antenas Wi-Fi de 2,4/5/6 GHz a los conectores de antena. Gire la antena en el sentido de las agujas del reloj hasta que quede perfectamente conectada.
- Página 18 Capítulo 2 Instalación Esta es una placa base con un factor de forma Micro ATX. Antes de instalar la placa base, analice la configuración del chasis para garantizar que dicha placa encaja en él. Precauciones previas a la instalación Tenga en cuenta las siguientes precauciones antes de instalar los componentes de la placa base o cambiar cualquier configuración de esta.
- Página 19 B850M Pro RS WiFi B850M Pro RS 2.1 Instalar la CPU 1. Antes de insertar la CPU de 1718 contactos en el zócalo, compruebe si la tapa PnP está en este, si la superficie de la CPU no está limpia o si hay contactos doblados en el mencionado zócalo.
- Página 20 Coloque con cuidado la CPU lo más plana posible. No lo deje caer.
- Página 21 B850M Pro RS WiFi B850M Pro RS Asegúrese de que la CPU esté alineada con el zócalo antes de bloquearla en su lugar. Asegúrese de que la placa de cubierta negra esté siempre en su lugar hasta que salte al cerrar la palanca del zócalo.
- Página 22 2.2 Instalar el ventilador y el disipador térmico de la CPU Después de instalar la CPU en esta placa base, es necesario instalar un disipador térmico y un ventilador de enfriamiento más grandes para disipar el calor. También debe rociar grasa térmica entre la CPU y el disipador térmico para mejorar la disipación del calor.
- Página 23 B850M Pro RS WiFi B850M Pro RS...
- Página 24 Instalación del refrigerador de la CPU (tipo 2)
- Página 25 B850M Pro RS WiFi B850M Pro RS...
- Página 26 +12 V *Las ilustraciones que se muestran aquí son solo para referencia y es posible que no coincidan exactamente con el modelo adquirido.
- Página 27 B850M Pro RS WiFi B850M Pro RS Instalación del refrigerador de la CPU (tipo 3)
- Página 29 B850M Pro RS WiFi B850M Pro RS...
- Página 30 Tenga en cuenta que solo se debe usar un cable a la vez en este paso. Si selecciona RGB_LED1, instale la utilidad "ASRock Polychrome SYNC" de ASRock. Si selecciona el conector USB, instale la utilidad de AMD "Software de configuración SR3".
- Página 31 B850M Pro RS WiFi B850M Pro RS 2.3 Instalar módulos de memoria (DIMM) Esta placa base proporciona cuatro ranuras DIMM DDR5 (Double Data Rate 5) de 288 contactos y es compatible con la tecnología de memoria de doble canal. 1. Para la configuración de dos canales, siempre debe instalar pares de módulos DIMM DDR5 idénticos (de la misma marca, velocidad, tamaño y tipo de chip).
- Página 33 B850M Pro RS WiFi B850M Pro RS 2.4 Conectar la base de conexiones del panel frontal Base de conexiones del panel del sistema Cables del panel frontal Power SW (-) RESET SW (+) Power SW (+) RESET SW (-) Power LED (-)
- Página 34 2.5 Instalar la placa base...
- Página 35 B850M Pro RS WiFi B850M Pro RS 2.6 Instalar unidades SATA Unidad óptica Unidad SATA Cable de datos SATA...
- Página 36 Conector de alimentación SATA Conector de datos SATA...
- Página 37 B850M Pro RS WiFi B850M Pro RS 2.7 Instalar una tarjeta gráfica CLICK!
- Página 38 Ranuras de expansión (ranuras PCIe) Hay 2 ranuras PCI Express en la placa base. Antes de instalar una tarjeta de expansión, asegúrese de que la fuente de alimentación está apagada o que el cable de alimentación está desenchufado. Lea la documentación de la tarjeta de expansión y realice los ajustes de hardware necesarios para la tarjeta antes de iniciar la instalación.
- Página 39 B850M Pro RS WiFi B850M Pro RS 2.8 Conectar dispositivos periféricos...
- Página 40 2.9 Enchufar los conectores de alimentación...
- Página 41 B850M Pro RS WiFi B850M Pro RS 2.10 Encender el producto...
- Página 42 2.11 Instalación de los puentes La instalación muestra cómo deben instalarse los puentes. Cuando la tapa de puente se coloca en los contactos, el puente queda “Corto”. Si no coloca la tapa de puente en los contactos, el puente queda “Abierto”. Puente de borrado de CMOS (CLRCMOS1) (consulte la página 7, Nº...
- Página 43 B850M Pro RS WiFi B850M Pro RS 2.12 Conectores y bases de conexiones incorporados Las bases de conexiones y los conectores incorporados NO son puentes. NO coloque tapas de puente sobre estas bases de conexiones y conectores. Si coloca tapas de puente sobre las bases de conexiones y los conectores dañará...
- Página 44 LED de alimentación y base de conexiones para el altavoz (SPK_PLED1 de 7 contactos) (consulte la página 7, Nº 17) Conecte el LED de alimentación del chasis y el altavoz del chasis a esta base de conexiones. SPK_PLED1 SPEAKER DUMMY DUMMY PLED+ PLED+...
- Página 45 B850M Pro RS WiFi B850M Pro RS Cabezales USB 2.0 (USB_5_6 de 9 contactos) (consulte la página 7, Nº 21) (USB_7_8 de 9 contactos) (consulte la página 7, Nº 22) Hay dos bases de conexiones en esta placa base. Cada cabezal USB 2.0 admite dos puertos.
- Página 46 Base de conexiones USB 3.2 Gen1 de tipo C en el panel frontal (USB32_TC2 de 20 contactos) (consulte la página 7, Nº 12) Existe una base de conexiones USB 3.2 Gen1 de tipo C en el panel frontal en esta placa base.
- Página 47 B850M Pro RS WiFi B850M Pro RS Conectores para el ventilador del chasis (CHA_FAN1 de 4 contactos) (consulte la página 7, Nº 24) (CHA_FAN2 de 4 contactos) (consulte la página 7, Nº 23) (CHA_FAN3 de 4 contactos) (consulte la página 7, Nº 20) Este conector permite conectar ventiladores de caja o radiador.
- Página 48 Conector del ventilador de la CPU (CPU_FAN1 de 4 contactos) (consulte la página 7, Nº 3) Este conector permite conectar el ventilador de la CPU. Si tiene pensando conectar un ventilador de 3 contactos, hágalo en el contacto 1-3. CPU_FAN1 +12V CPU_F AN_SPEED...
- Página 49 B850M Pro RS WiFi B850M Pro RS Conector de alimentación ATX (ATXPWR1 de 24 contactos) (consulte la página 7, Nº 9) Esta placa base contiene un conector de alimentación ATX de 24 contactos. Para utilizar una toma de alimentación ATX de 20 contactos, conéctela en los contactos del 1 al 13.
- Página 50 Conector de alimentación ATX de 12 V (ATX12V2 de 4 contactos) (consulte la página 7, Nº 2) Conecte una fuente de alimentación ATX 12V en este conector. *El enchufe de la fuente de alimentación encaja en este conector en una única dirección. *Conectar un cable de 4 contactos ATX de 12 V al ATX12V2 es opcional.
- Página 51 B850M Pro RS WiFi B850M Pro RS Base de conexiones de LED RGB (RGB_LED1 de 4 contactos) (consulte la página 7, Nº 7) Esta base de conexiones RGB se utiliza para conectar el alargador de LED RGB que permite a los usuarios elegir entre varios efectos de iluminación de LED.
- Página 52 Bases de conexiones de LED direccionables (ADDR_LED1 de 3 contactos) (consulte la página 7, Nº 25) (ADDR_LED2 de 3 contactos) (consulte la página 7, Nº 26) (ADDR_LED3 de 3 contactos) (consulte la página 7, Nº 6) La base de conexiones se usa para conectar el alargador de LED direccionable que permite a los usuarios elegir entre varios efectos de iluminación LED.
- Página 53 B850M Pro RS WiFi B850M Pro RS 1. Nunca instale el cable de LED direccionable con la orientación incorrecta ya que, de lo contrario, el cable puede dañarse. 2. Antes de instalar o quitar el cable de LED direccionable, apague el sistema y desenchufe el cable de alimentación de la fuente de alimentación.
- Página 54 2.13 Interruptores inteligentes La placa base contiene un interruptor inteligente: El botón Actualizar BIOS permite a los usuarios actualizar la BIOS. Botón Actualizar BIOS (BIOS_FB1) (consulte la página 9, Nº 10) El botón Actualizar BIOS permite a los usuarios actualizar la BIOS. BIOS_FB1 Puerto BIOS Flashback USB...
- Página 55 B850M Pro RS WiFi B850M Pro RS La característica de actualización ASRock BIOS le permite actualizar la BIOS sin encender el sistema, incluso sin CPU. Antes de utilizar la función Actualizar BIOS, suspende BitLocker y cualquier cifrado o medida de seguridad que depende del TPM. Asegúrese de que ya ha guardado y creado una copia de seguridad de la clave de recuperación.
- Página 56 2.14 Comprobador posestado La función Comprobador posestado (PSC, Post Status Checker) diagnostica el equipo cuando el usuario lo enciende. Los LED se iluminan para mostrar qué componente tiene un problema. Emiten luces rojas, amarillas, blancas y verde amarillas para indicar, respectivamente, que la CPU, la memoria, el VGA y el almacenamiento no se detectan o fallan.
- Página 57 B850M Pro RS WiFi B850M Pro RS 2.15 Guía de instalación del módulo WiFi M.2 WiFi/BT PCIe (para B850M Pro RS) El M.2 es un conector de borde de tarjeta versátil y de pequeño tamaño cuya misión es reemplazar a mPCIe y mSATA. El zócalo M.2 (Clave E), es compatible con el módulo 2230 WiFi/BT PCIe WiFi.
- Página 58 Paso 3 Inserte suavemente el módulo WiFi/ BT PCIe WiFi en la ranura M.2. Tenga en cuenta que el módulo solamente encaja en una orientación. Paso 4 Apriete el tornillo con un destornillador para fijar el módulo en su lugar. No apriete en exceso el tornillo, ya que podría dañar el módulo.
- Página 59 B850M Pro RS WiFi B850M Pro RS 2.16 Guía de instalación de la unidad de estado sólido M.2 (M2_1) El M.2 es un conector de borde de tarjeta versátil y de pequeño tamaño cuya misión es reemplazar a mPCIe y mSATA. El zócalo Blazing M.2 (M2_1, Clave M) es compatible con el modo PCIe Gen5x4 (128 Gb/s) de tipo 2280*...
- Página 60 Paso 3 Antes de instalar una unidad de estado sólido M.2, afloje los tornillos para quitar el disipador térmico M.2. *Retire las películas protectoras de la parte inferior del disipador térmico M.2 antes de instalar una unidad de estado sólido M.2. Paso 4 Alinee e inserte suavemente la unidad de estado sólido M.2 en la ranura M.2.
- Página 61 M.2 y el disipador térmico M.2. Para obtener las actualizaciones más recientes de la lista de compatibilidades de la unidad de estado sólido M.2, visite nuestro sitio web para obtener más detalles: http://www.asrock.com...
- Página 62 2.17 Guía de instalación de la tarjeta de unidad de estado sólido M.2 (M2_2 y M2_3) El M.2 es un conector de borde de tarjeta versátil y de pequeño tamaño cuya misión es reemplazar a mPCIe y mSATA. Los zócalos Hyper M.2 (M2_2 y M2_3, Clave M) son compatibles con los modos de tipo 2280 PCIe Gen4x4 (64 Gb/s).
- Página 63 Para obtener las actualizaciones más recientes de la lista de compatibilidades de la unidad de estado sólido M.2, visite nuestro sitio web para obtener más detalles: http://www.asrock.com...
- Página 64 En la medida en que lo permita la ley, con respecto al contenido de esta documentación, ASRock no ofrece garantía de ningún tipo, ya sea expresa o implícita, incluidas, sin limitación, las garantías implícitas o las condiciones de comerciabilidad o idoneidad para un fin determinado.
- Página 65 Declaración de cumplimiento de las normas FCC Este dispositivo cumple el Apartado 15 de las normas FCC. Su funcionamiento está sujeto a las dos condiciones siguientes: (1) este dispositivo no debe causar interferencias perjudiciales; y (2) este dispositivo debe aceptar cualquier interferencia recibida, incluidas aquellas que pudieran provocar un funcionamiento no deseado.
- Página 66 UE está disponible en http://www.asrock.com. ASRock trabaja en el concepto de diseño ecológico para diseñar y fabricar nuestros productos y se asegura de que cada etapa del ciclo de vida del producto ASRock cumple las normativas medioambientales globales. Además, ASRock revela la información pertinente basándose en requisitos legales.
- Página 67 También tiene derecho a que le reparen o reemplacen los bienes si estos no proporcionan la calidad aceptable y si la avería no supone un fallo importante. Si necesita asistencia, llame a ASRock Tel: +886-2-28965588 ext.123 (se aplican cargos por llamadas internacionales estándar) ADVERTENCIA ESTE PRODUCTO CONTIENE UNA PILA DE BOTÓN...
- Página 68 Declaración de cumplimiento de la Directiva de equipos de radio de la Comunidad Europea Este dispositivo cumple la directiva 2014/53/UE emitida por la Comisión de la Comunidad Europea. El equipo cumple los límites de exposición de radiación de la UE fijados para un entorno no controlado.
