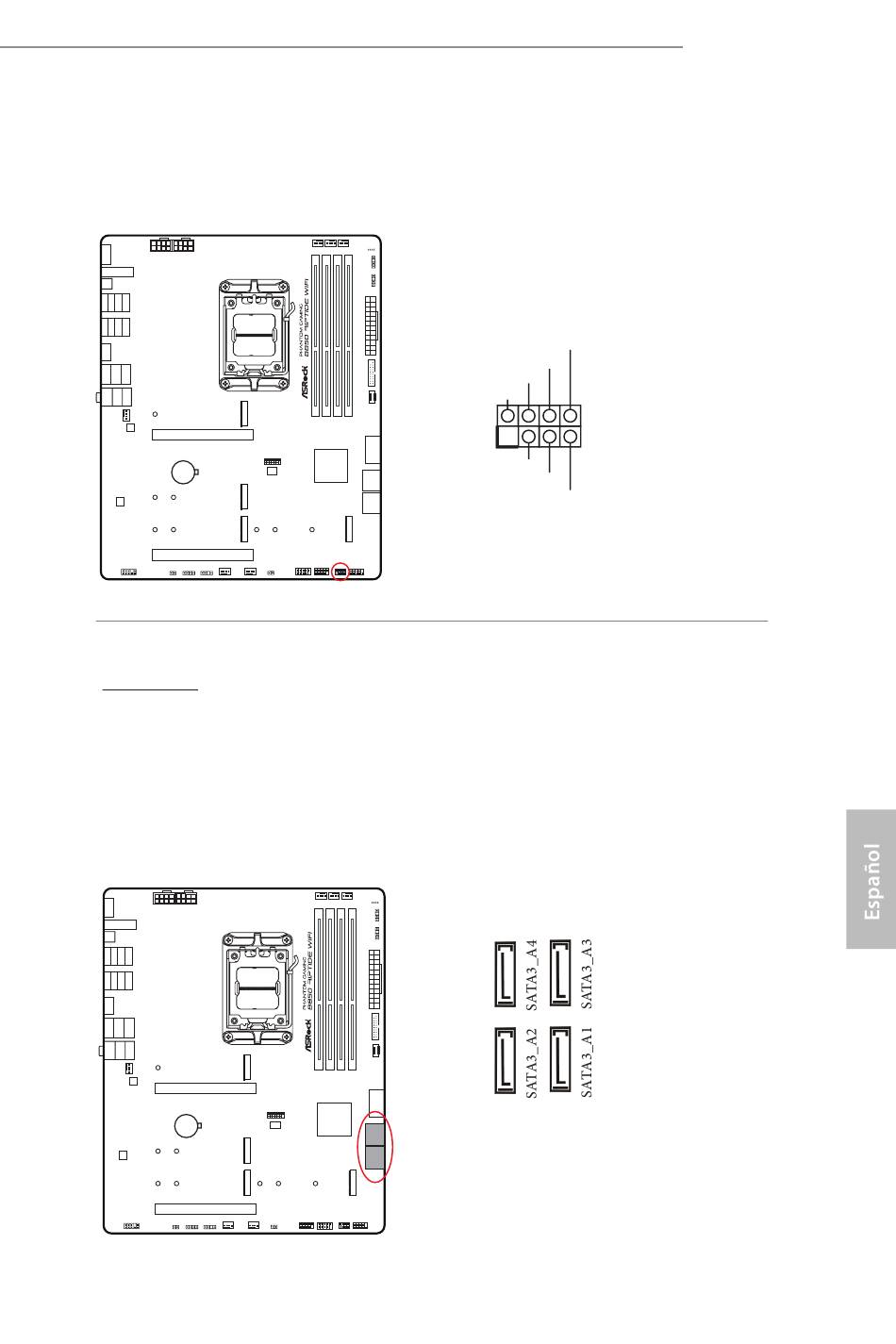

LED de alimentación y base de conexiones para el altavoz
(SPK_PLED1 de 7 contactos) (consulte la página 7, Nº 19)
Conecte el LED de alimentación del chasis y el altavoz del chasis a esta base de conexiones.
Conectores Serie ATA3
Ángulo recto:
(SATA3_A1) (consulte la página 7, Nº 17) (inferior)
(SATA3_A2) (consulte la página 7, Nº 17) (superior)
(SATA3_A3) (consulte la página 7, Nº 16) (inferior)
(SATA3_A4) (consulte la página 7, Nº 16) (superior)
Estos cuatro conectores SATA3 son compatibles con cables de datos SATA para dispositivos
de almacenamiento interno con una velocidad de transferencia de datos de hasta 6,0 Gb/s.
SPK_PLED1
SPEAKER
DUMMY
DUMMY
+5V
1
PLED+
PLED+
PLED-
