RMS1-RM Manual del usuario
Salidas analógicas
2.8
Las salidas analógicas están referidas al Terminal GND del equipo.
Salidas Analógicas de Tensión (0-10V)
Las salidas analógicas en modo tensión tienen como limitación que la carga que coloquemos no debe ser menor
a 500R si deseamos utilizar todo el rango de tensión ya que la salida puede entregar como máximo 20mA.
Siempre se debe cumplir que VoutMAX / Carga <= 20mA.

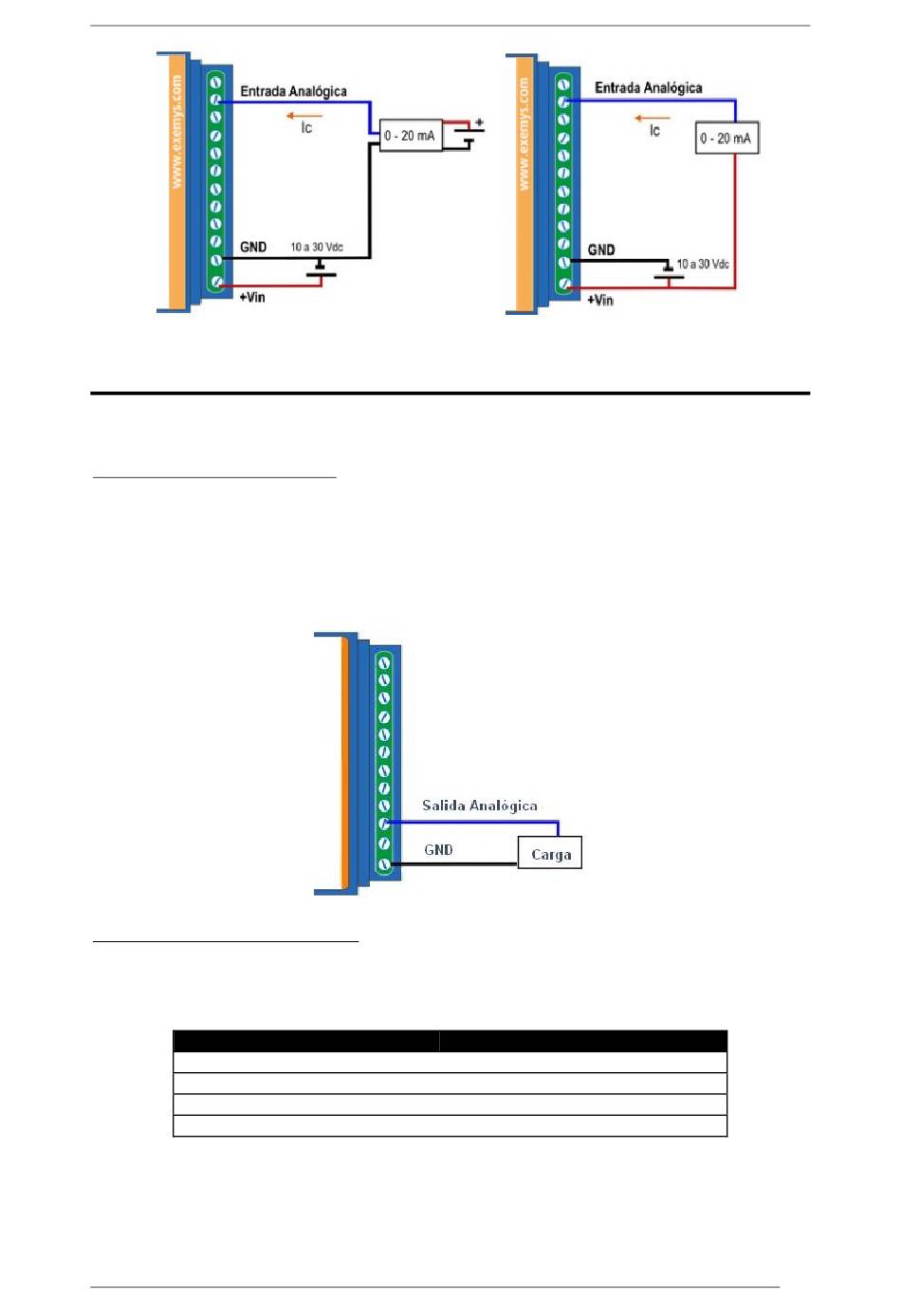

Forma de conexión
Salidas Analógicas de Corriente (4-20mA)
En este caso la carga máxima que podremos conectar a la salida analógica en modo corriente depende de la
tensión de alimentación ya que esta debe ser suficiente para poder entregar hasta 20mA a la carga.
Tensión de Entrada (V)
R9-B
Resistencia máxima
13
15
24
30
Unidad
650
750
1,2 KΩ
1,5 KΩ
www.exemys.com
Exemys
Ω
Ω
8
