exemys RMS1-RM Manual Del Usuario
Ocultar thumbs
Ver también para RMS1-RM:
- Manual del usuario (19 páginas) ,
- Manual del usuario (15 páginas)
Tabla de contenido
Enlaces rápidos
Tabla de contenido
Manuales relacionados para exemys RMS1-RM
Resumen de contenidos para exemys RMS1-RM

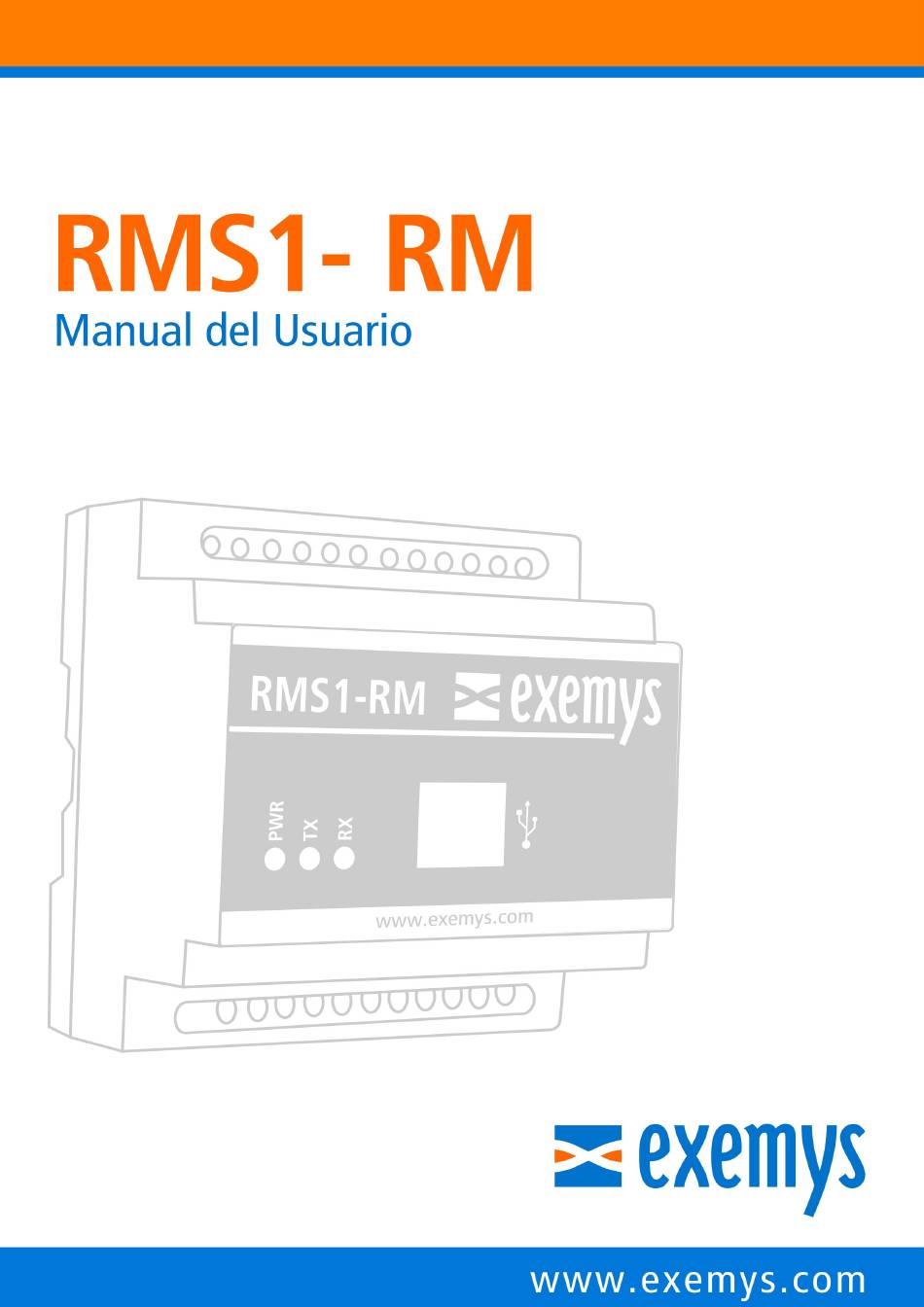

- Página 1 RMS1-RM Manual del usuario Exemys º R9-B www.exemys.com...
- Página 2 RMS1-RM Manual del usuario Exemys Los Productos Exemys están en permanente evolución para satisfacer las necesidades de nuestros clientes. Por esta razón, las especificaciones y capacidades están sujetas a cambios sin previo aviso. Encuentre información actualizada en www.exemys.com Copyright © Exemys, 2008. Todos los Derechos Reservados.
-
Página 3: Tabla De Contenido
RMS1-RM Manual del usuario Exemys Índice DESCRIPCIÓN GENERAL CONEXIONES Y LEDS INDICADORES LED INDICADORES TERMINALES ALIMENTACIÓN PUERTO SERIE ENTRADAS DIGITALES SALIDAS DIGITALES ENTRADAS ANALÓGICAS SALIDAS ANALÓGICAS CONFIGURACIÓN CONSOLE PC. USB CONSOLE ANDROID. MENÚ DE CONFIGURACIÓN MODOS DE FUNCIONAMIENTO ESCLAVO MODBUS MAESTRO MODBUS (TÚNEL DE ENTRADAS / SALIDAS) -
Página 4: Descripción General
Las entradas digitales pueden usarse como entrada de pulsos (desde firmware 2.3 se almacenan en memoria no volátil) Conectando 2 RMS1-RM puede crear un túnel de entradas/salidas. La versión con entradas y salidas analógicas puede usarse como un conversor 0-10V a 4-20mA o 4-20mA a 0- 10V. -
Página 5: Conexiones Y Leds Indicadores
RMS1-RM Manual del usuario Exemys 2 Conexiones y LEDs indicadores Led Indicadores EL RMS1-RM posee 3 leds indicadores: Power, Rx y Tx. Pueden funcionar en forma independiente o en combinación para indicar un estado particular Power Descripción Permanece encendido Permanece encendido Permanece encendido El RMS1-RM está... -
Página 6: Alimentación
1 y el negativo de la alimentación al borne 2. Puerto serie El RMS1-RM cuenta con un único puerto serie que es simultáneamente RS232 y RS485. Al conectar el USB los puertos RS232 y RS485 dejan de funcionar. -
Página 7: Entradas Analógicas
Terminal de GND con la fuente del equipo, o de ser necesario se puede emplear la misma fuente con la que se alimenta al RMS1-RM. A continuación, se muestra en la siguiente imagen como realizar la conexión de un relé en una salida digital del equipo: Entradas analógicas... -
Página 8: Salidas Analógicas
RMS1-RM Manual del usuario Exemys Salidas analógicas Las salidas analógicas están referidas al Terminal GND del equipo. Salidas Analógicas de Tensión (0-10V) Las salidas analógicas en modo tensión tienen como limitación que la carga que coloquemos no debe ser menor a 500R si deseamos utilizar todo el rango de tensión ya que la salida puede entregar como máximo 20mA. - Página 9 RMS1-RM Manual del usuario Exemys Forma de conexión R9-B www.exemys.com...
-
Página 10: Configuración
El RMS1-RM provee una consola de comandos para su configuración, vía Puerto USB. Para acceder a ella se deberá conectar el RMS1-RM a un puerto USB de una PC y esta deberá contar con el programa tipo terminal marca Exemys, denominado Exemys Console. -
Página 11: Usb Console Android
Según el modelo de equipo y la versión de firmware verá más o menos opciones. USB Console Android. Abra el programa terminal Exemys USB Console Android en el celular y seleccione el dispositivo al que se desea conectar. Una vez seleccionado el dispositivo, el sistema le solicitará permiso de conexión y de ser aceptado conectará... -
Página 12: Menú De Configuración
RMS1-RM Manual del usuario Exemys Luego de establecer la conexión podrá configurar el equipo con los parámetros que desee, escribiendo los comandos establecidos a continuación o utilizando los botones pre-establecidos que el software propone. Menú de configuración Menú 1 – Modo Modbus... - Página 13 RMS1-RM Manual del usuario Exemys Exception --------- 1) Enabled 2) Disabled Menú 5 – Antirrebote de entradas digitales Configura el valor antirrebote de las entradas digitales (Esta característica está disponible desde el firmware 1.1 en adelante.) Inputs Antidebounce ------------------- 1) Input 1...
- Página 14 RMS1-RM Manual del usuario Exemys 2) Disabled 3) Timeout 4) Time between queries Press ESC to return to previous menu Menú A – Control RTS Permite manejar el pin RTS en el puerto RS232 para la activación de la transmisión en dispositivos, como por ejemplo un radio módem.
-
Página 15: Modos De Funcionamiento
RMS1-RM Manual del usuario Exemys 4 Modos de funcionamiento Esclavo Modbus Para leer el valor de las señales de entradas y poder actuar sobre las salidas deber seguir la siguiente tabla de registros. Tipo de Registros Dirección Descripción Coil Status... -
Página 16: Maestro Modbus (Túnel De Entradas / Salidas)
Maestro Modbus (Túnel de entradas / salidas) El modo de Maestro Modbus nos permite realizar un túnel de entradas y salidas entre dos equipos RMS1-RM de modo tal que las entradas digitales y analógicas de uno se reflejen en las salidas digitales y analógicas del otro. -
Página 17: Conversor 0-10V A 4-20Ma / 4-20 Ma A 0-10V
RMS1-RM Manual del usuario Exemys Conversor 0-10V a 4-20mA / 4-20 mA a 0-10V En el modelo con salidas analógicas (RMS1-TT-110-42-2VI-2VI-RM-MB) se puede configurar cada salida para que siga el valor de una entrada analógica. Esta característica está disponible desde el firmware 1.4 en adelante. -
Página 18: Control Del "Pin" Rts
RMS1-RM Manual del usuario Exemys Control del “Pin” RTS A partir de la versión de firmware 2.0 en adelante, es posible tener el control del pin de RTS, teniendo la posibilidad de manejar la activación de la transmisión en dispositivos, como por ejemplo un radio módem. -
Página 19: Control De Salida Digital Por Entrada Analógica
RMS1-RM Manual del usuario Exemys Control de salida digital por entrada analógica En los modelos Entradas Analógicas y con salidas Digitales (RMS1-TT-110-42-2VI-2VI-RM-MB y RMS1-TT-110- 42-4VI-RM-MB) se puede configurar que cada salida digital se active o desactive según el valor que adopte su entrada analógica vinculada. -
Página 20: Configuración De Fábrica
RMS1-RM Manual del usuario Exemys 5 Configuración de fábrica Parámetro Valor Tipo de Modbus Baud Rate 9600 bps Bits de datos 8 bits ID de esclavo Excepciones Deshabilitadas Antirrebote de entradas 10 ms Divisor de conteo de entradas Tiempo entre consultas (M. Maestro) 0 ms Tipo de entrada analógica... -
Página 21: Especificaciones Técnicas
RMS1-RM Manual del usuario Exemys 6 Especificaciones técnicas Alimentación Parámetro Mínimo Máximo Unidad Tensión de Alimentación 10 (1) (1) En modelos con salidas analógicas configuradas en 0-10V, la alimentación mínima debe ser de 13 V para lograr los 10 Volts de salida. - Página 22 RMS1-RM Manual del usuario Exemys Parámetro Valor Unidad Tensión de Entrada Resolución 0.01 Impedancia de Entrada 11.4 Ω Entrada de 0-20 mA Parámetro Valor Unidad Resolución 0.01 R de shunt Ω Salidas Analógicas Salida de 0-10V Parámetro Valor Unidad Resolución...
