RMS1-RM Manual del usuario
Alimentación
2.3
El RMS1-RM acepta una alimentación del rango de +10 a 30 Vdc, debiendo conectar el positivo de la
alimentación al borne 1 y el negativo de la alimentación al borne 2.

Puerto serie

2.4
El RMS1-RM cuenta con un único puerto serie que es simultáneamente RS232 y RS485. Al conectar el USB los
puertos RS232 y RS485 dejan de funcionar.
El RS232 es del tipo DTE. Es decir que se transmite por el terminal TX y se recibe por el terminal RX. Si usted quiere
conectar otro equipo DTE deberá cruzar los terminales TX y RX.

Entradas digitales

2.5
Para activar las entradas digitales se debe aplicar una tensión continua en forma externa. Esta fuente de
tensión tiene que compartir el Terminal de GND con la alimentación del equipo. De ser necesario se puede usar
la misma fuente que se utiliza para alimentar al RMS1-RM. El tipo de entrada es Sinking. Acepta sensores o

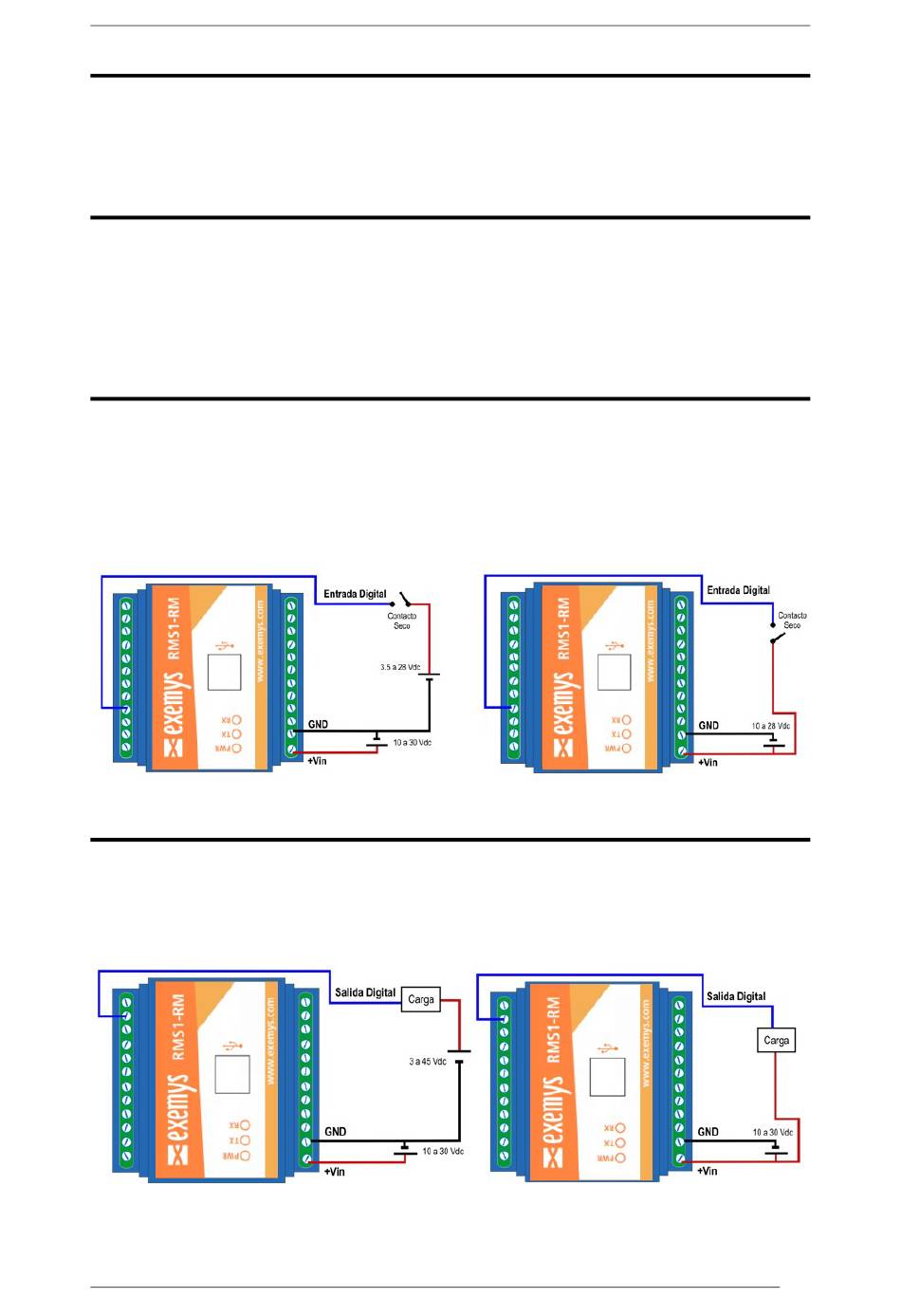

dispositivos tipo PNP sourcing. A continuación, se muestran 2 ejemplos de cómo conectar una entrada ya sea
directamente desde la misma fuente que alimenta al equipo como desde una fuente externa en donde se ve
claramente que deben compartir el Terminal común.

Salidas digitales

2.6
Las salidas digitales son del tipo colector abierto. La carga que se conecte debe alimentarse con una fuente de
tensión externa y tienen que compartir el Terminal de GND con la alimentación del equipo. De ser necesario se
puede usar la misma fuente que se utiliza para alimentar al equipo. El tipo de salida es NPN Sourcing (Colector
Abierto)
