RMS1-RM Manual del usuario Exemys

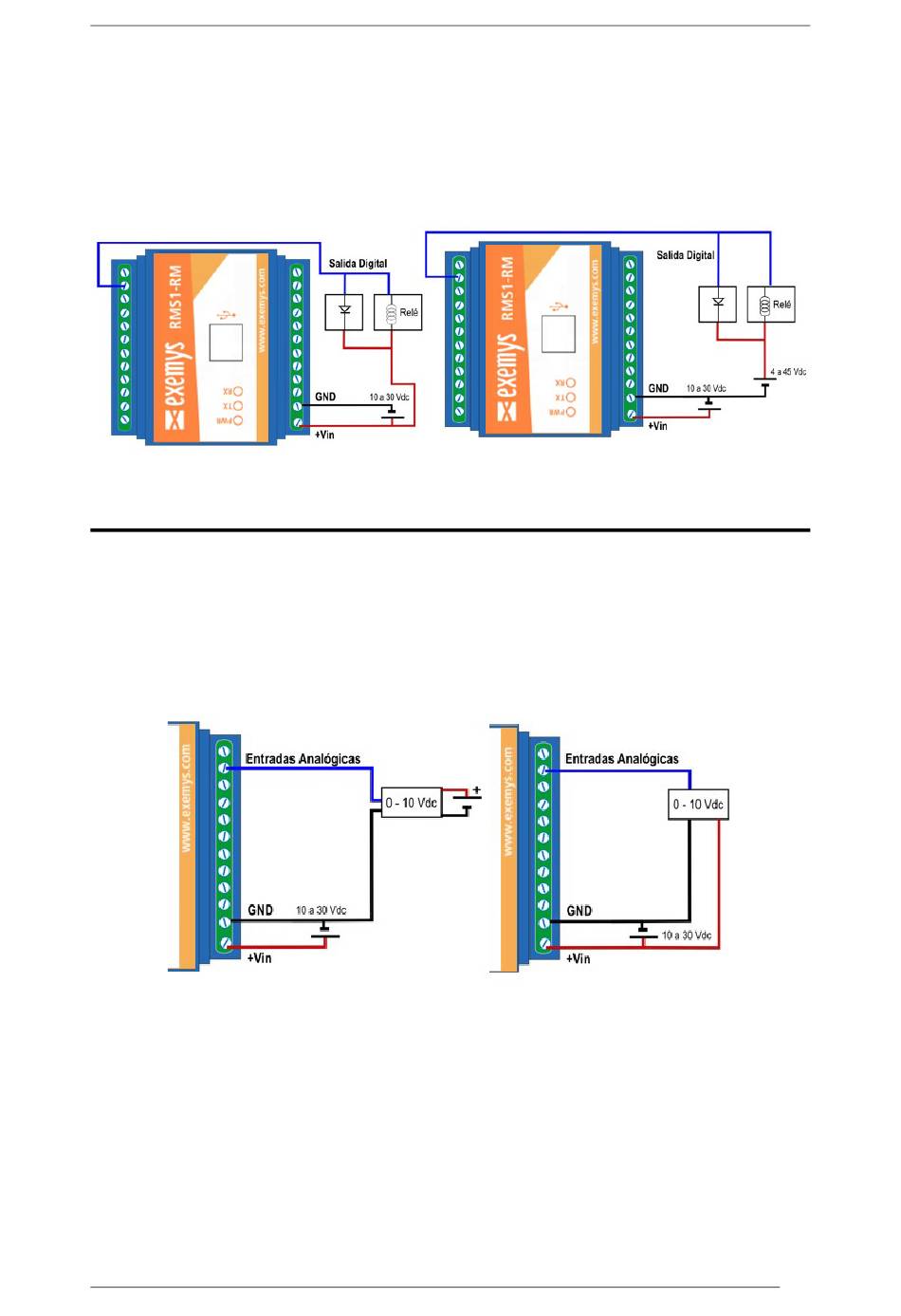

Cuando se utiliza la salida digital para accionar la bobina de un relé es necesario agregar a la conexión un
diodo de protección para evitar daños a la salida del equipo. Este se debe conectar en inversa, es decir el ánodo
al borne de la salida del equipo y el cátodo al borne positivo que alimenta al Relé. El Relé debe alimentarse
utilizando una fuente de tensión externa, compartiendo el Terminal de GND con la fuente del equipo, o de ser
necesario se puede emplear la misma fuente con la que se alimenta al RMS1-RM. A continuación, se muestra
en la siguiente imagen como realizar la conexión de un relé en una salida digital del equipo:
Entradas analógicas
2.7
Las entradas analógicas están referidas al Terminal GND del equipo, por lo que la fuente que se utilice para
alimentar al sensor debe compartir el borne GND con el equipo.
Entradas Analógicas de Tensión (0-10V)
A continuación se muestran 2 ejemplos de cómo conectar una entrada analógica de tensión tanto para fuente
simple como para fuentes independientes.
Entradas Analógicas de Corriente (4-20mA)
A continuación, se muestran 2 ejemplos donde se puede ver la conexión de un sensor de 4 – 20 mA
compartiendo la fuente con el equipo para sensores pasivos o para sensores activos con fuente
independiente.
7
R9-B www.exemys.com
