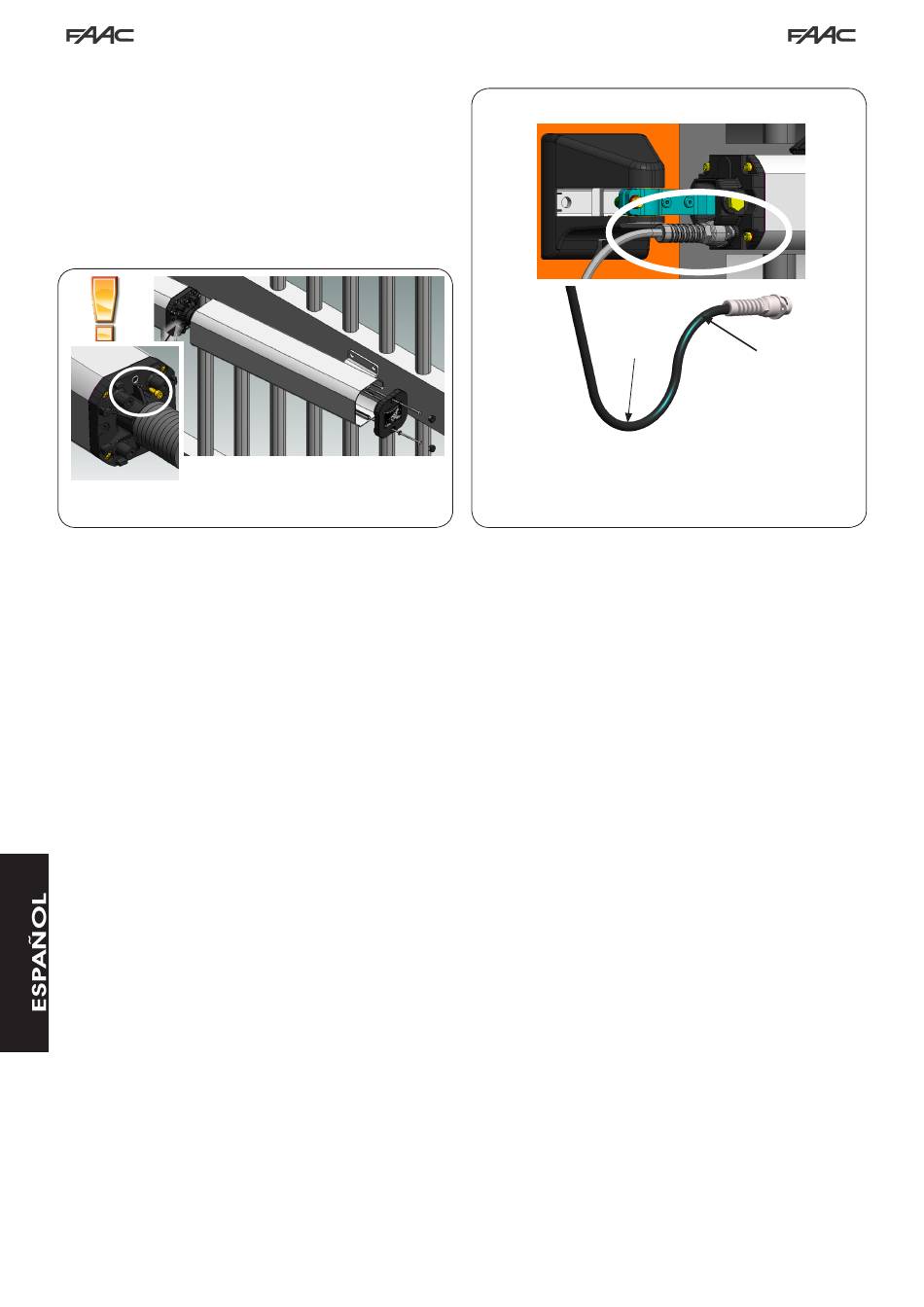

16. Retire el tornillo de purga (Fig.16 ref. a) prestando mucha
atención a dejar el anillo o-ring de estanqueidad en su
alojamiento.
17. Monte el cárter metálico de protección como se indica en la
Fig. 16 e introduzca y apriete los dos tirantes (Fig. 16 ref. b).
18. Ensamble el cable al operador fijándolo con los dos tornillos
que se suministran como se indica en la Fig.17.
a
Retire el tornillo de purga prestando
mucha atención a dejar el anillo o-ring
de estanqueidad en su alojamiento.
b
Fig. 16
8
RADIO DE
CURVATURA
MÍNIMO
60 mm
RADIO DE
CURVATURA
MÍNIMO
60 mm
Fig. 17
