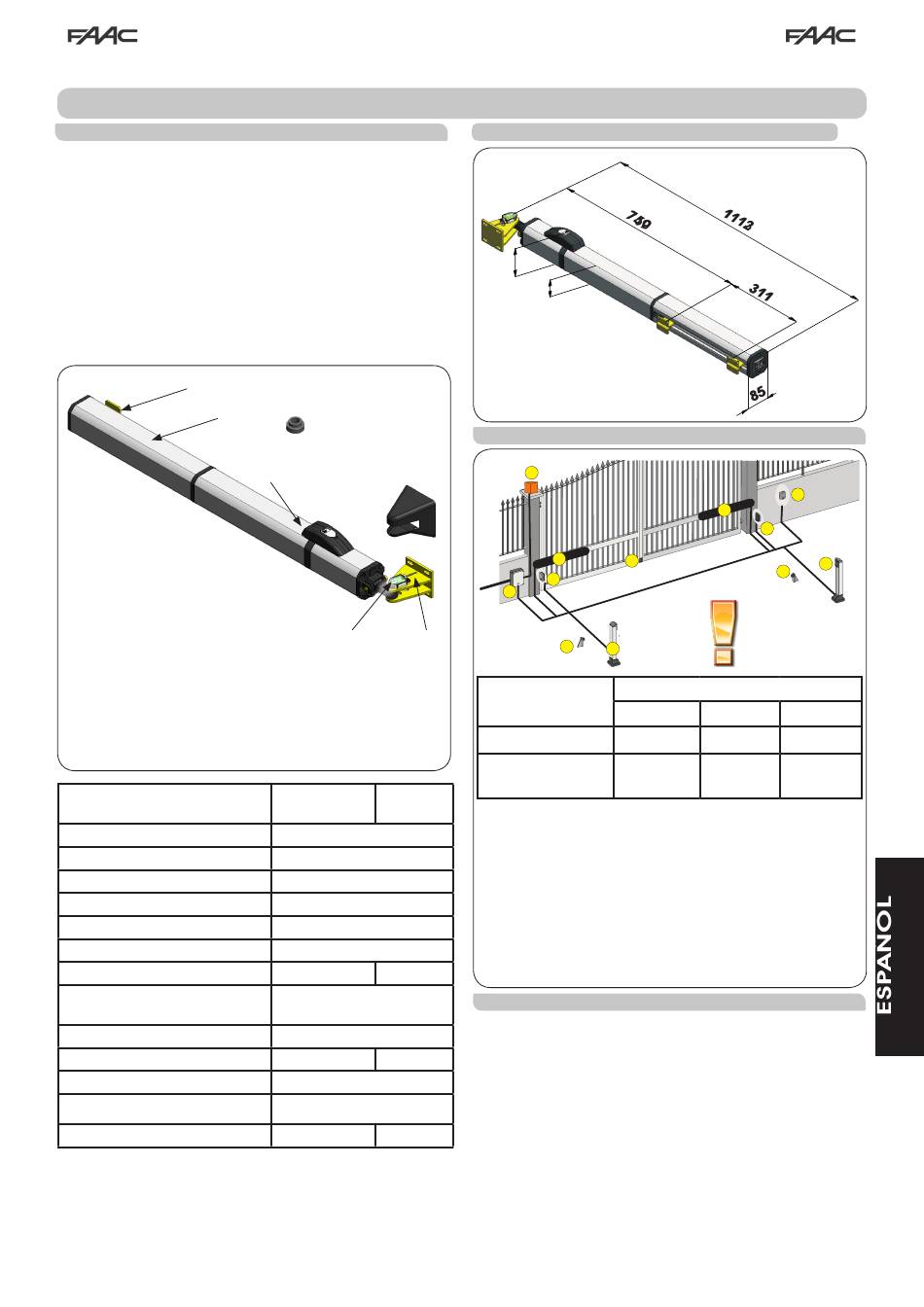

DESCRIPCIÓN Y CARACTERÍSTICAS TÉCNICAS
El automatismo FAAC S450H para cancelas batientes está formado
por un único bloque formado por una electrobomba y un pistón
oleodinámico que transmite el movimiento a la hoja.
El modelo, que dispone de bloqueo hidráulico, puede
automatizar hojas de hasta 2 metros y no requiere la instalación
de cierres electrónicos, garantizando el bloqueo mecánico
de la hoja cuando el motor no está en funcionamiento. El
modelo sin bloqueo hidráulico requiere siempre uno o varios
cierres electrónicos para garantizar el bloqueo mecánico de la
hoja. Los automatismos S450H se han diseñado y fabricado
para automatizar cancelas batientes. Evite cualquier otra
utilización.
El automatismo no funciona correctamente sin encoder.
a
b
a Fijación delantera
b Cárter
c Desbloqueo de emergencia con llave (S450H CBAC)
d Cárter de plástico para abrazadera trasera
e Abrazadera trasera
f Encoder
g Casquillos para bloque mecánico en apertura
CARACTERÍSTICAS
TÉCNICAS
Alimentación (V cc)
Potencia absorbida (W)
Grado de protección
Tipo de aceite
Temperatura de funcionamiento
R.O.T. (24V)
Bloqueo hidráulico
Fuerza de tracción/empuje
máx (N)
Ángulo máx. de apertura
Longitud máx. hoja (m)
Velocidad lineal del vástago (Cm/s)
Recorrido útil del vástago (mm)
Peso del operador (kg)
* CONSIDERANDO 40 bar (E124) 30 bar (E024), la presión sobre
Pistone
** CONSIDERANDO UNA AMPLIA GAMA DE BOMBA 1.5 l / min
(E124) 1,2 l / min (E024S)
S450H
g
c
d
f
e
Fig. 1
OPERADOR
OPERADOR
CBAC
SB
24 - 36
60 (nominal) - 288 (máximo)
IP 55
FAAC HP OIL
-20°C +55°C
Continuo a 55°C
Presente
No presente
5000 (E124) - 3600 (E024S)
Véase la tabla 1
2
3
2,5 (E124) - 2,0 (E024S)
311
7.1
6.9
1.1 DIMENSIONES
119
119
85
85
Cotas en milímetros
2
PREDISPOSICIONES
5
1
7
2
3
RX
6
2
TX
a
ø
2x2.5 mm²
CABLE MOTOR
ø
2x0.5 mm²
CABLE ENCODER
2 easy bus
b RX Fotocélulas (receptoras)
(TRADICIONALES: 4 x 0,5 mm²; 2easy bus:
2x0,5mm²)
b TX Fotocélulas (transmisoras)
Central electrónica
c
(Alimentación 3 x 1,5 mm²)
Pulsador de llave (EJ. T11) (3 x 0,5 mm²)
d
Intermitente 24 V cc (2 x 1 mm²)
e
Bloques mecánicos de apertura *
f
Cierre electrónico y bloque mecánico de cierre
g
(2 x 1,5 mm)
3
INSTALACIÓN DEL AUTOMATISMO
Para un funcionamiento correcto y seguro del automatismo, compruebe
si cumple los siguientes requisitos:
• La estructura de la cancela debe ser adecuada para ser
automatizada. En particular, compruebe que sea suficientemente
resistente y rígida y que las dimensiones y el peso sean conformes a
los indicados en las características técnicas.
• Compruebe el movimiento regular y uniforme de las hojas, sin
rozamientos irregulares durante todo el recorrido.
• Compruebe que las bisagras estén en buen estado.
• Compruebe la presencia de los bloques mecánicos de final de recorrido.
• Retire las cerraduras y cerrojos que pudiera haber.
Se recomienda efectuar las obras de albañilería antes de instalar el
automatismo.
3
4
1
TX
2
6
DISTANCIA (m)
20 m
35 m
50 m
2x4 mm²
2x6 mm²
2x0.5 mm² 2x0.5 mm²
(2 x 0,5 mm²)
Fig. 2
RX
2
Fig. 3
