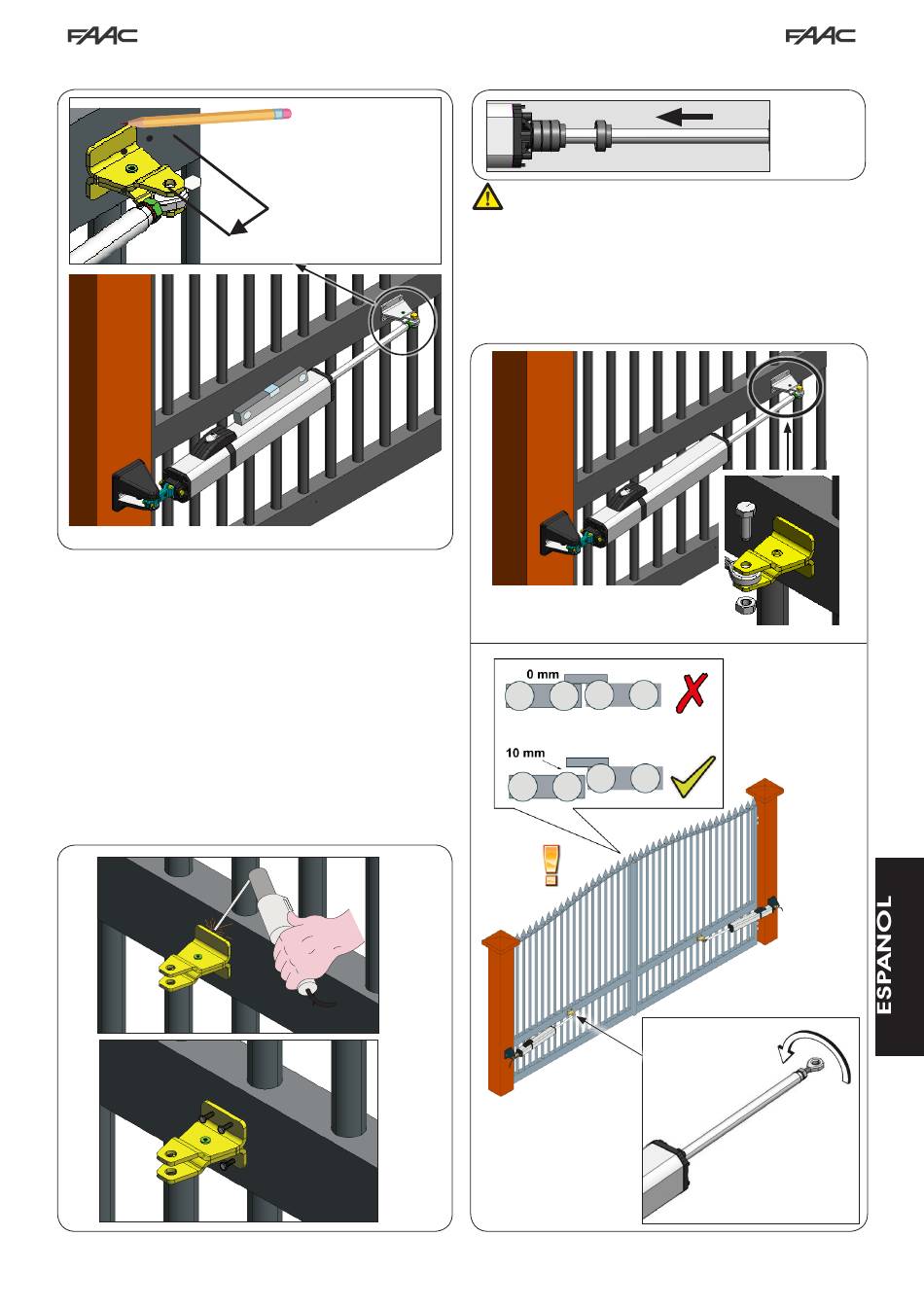

10. Cierre la hoja de la cancela y monte la fijación delantera en el
vástago como se indica en la Fig. 11 ref. b.
11. Identifique la posición de fijación de la fijación delantera
en la hoja y marque los puntos de fijación (Fig. 12)
(El operador debe estar perfectamente horizontal)
12. Desensamble el operador de la fijación delantera para
evitar que las operaciones de fijación de ésta a la cancela
puedan dañar el vástago.
13. Suelde la fijación delantera directamente a la hoja o atorníl-
lela mediante insertos roscados.
14. En caso de que no haya un bloque mecánico en el suelo durante
la apertura, se pueden utilizar los casquillos (Fig. 1 ref. g).
Sacar al enganche anterior e insertar en le cilindro, una
cantidad aducuada de distanciales tratando de insertarlos
bien entre ellos hasta llegar a tener el àngulo de apertura
requerido ( Fig. 14).
15. Fije el operador a la fijación delantera (Fig. 15).
Si estuviera presente un
tope mecánico externo
en cierre retire completa-
mente el vástago y luego
hágalo entrar 5 mm
Fig. 12
Fig. 13
* Nel caso si utilizzino le battute integrate di chiusura,
e si abbia l'applicazione doppia anta con sormonto
, evitare che in posizione di chiuso l'anta 1 prema
sull'anta 2 ( Fig. 15b rif. a ) . Per ottenere questo ri-
sultato, è possibile agire sullo snodo, avvitandolo
maggiormente nello stelo . Occorre lasciare tra le
due ante un franco di circa 10mm, (Fig. 15b rif. b )
Fig. 15 A
a
Fig. 15 B
7
Fig. 14
.
b
