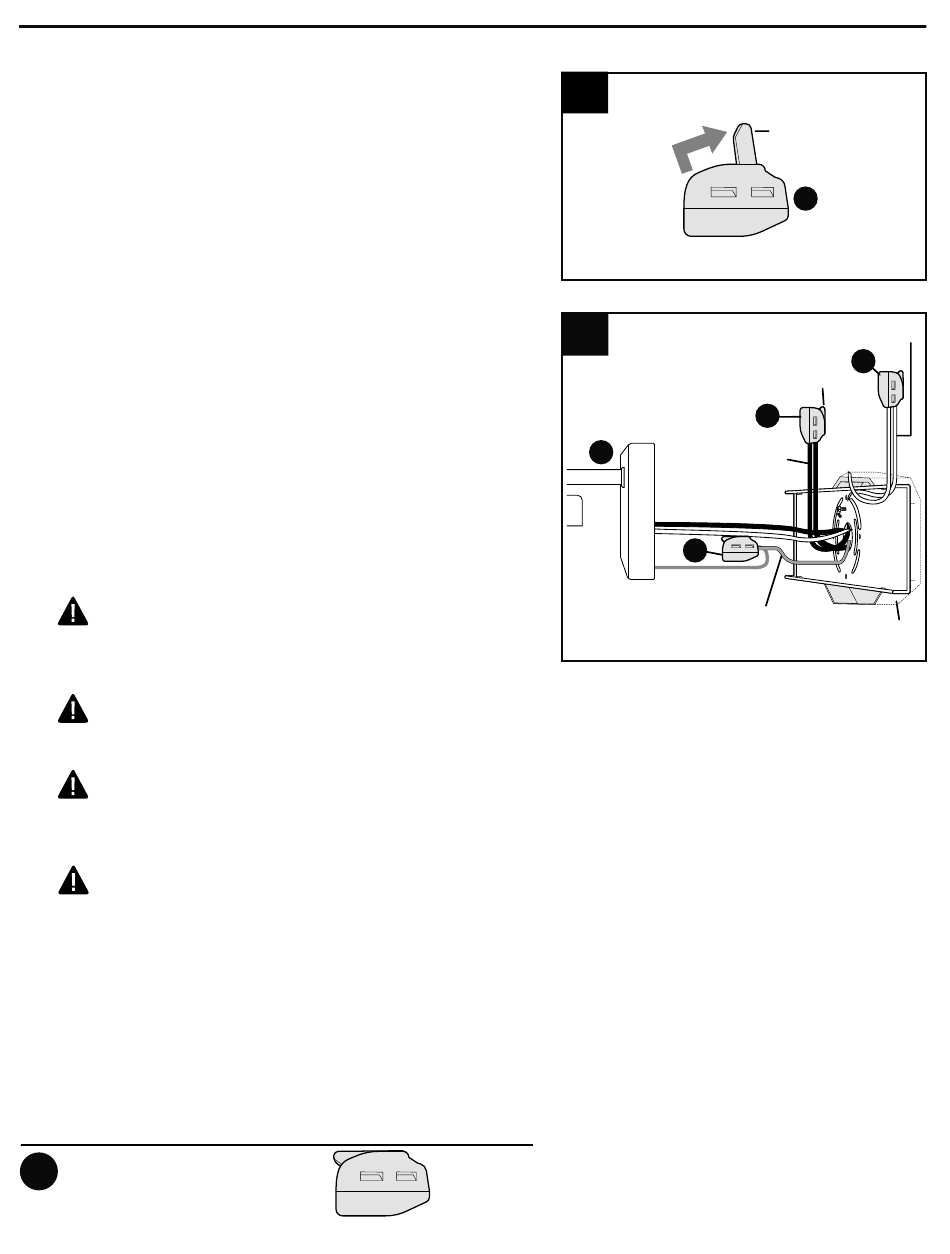

INSTRUCCIONES DE ENSAMBLAJE
NOTA: los dibujos de las páginas 16 - 18 corresponden a las dos opciones de montaje, 4a y 4b.
5a. IMPORTANTE: cada conexión de cables a
continuación se debe realizar levantando firmemente
las palancas en cada conector de cables de palanca
(AA), como se muestra en la Fig. 5a. Luego, se
introduce UN cable en cada abertura del conector
de cables de palanca (AA). [Después de insertar un
cable, ya se puede volver a poner dicha palanca en su
posición original.]
Desenrolle el conductor DESNUDO de los
5b.
conductores NEGRO y BLANCO.
Prepare los conductores pelando 1.91 cm del
aislamiento de sus extremos con las pinzas
pelacables (no se incluyen). Introduzca el conductor
DESNUDO/VERDE de puesta a tierra de la caja de
salida y el conductor DESNUDO de puesta a tierra
de la lámpara (A) en las aberturas de un conector de
cables de palanca (AA). Introduzca el conductor
BLANCO de la lámpara (A) y el conductor BLANCO
de la caja de salida en las aberturas de un conector
de cables de palanca (AA). Introduzca el conductor
NEGRO de la lámpara (A) y el conductor NEGRO de
la caja de salida en las aberturas de un conector de
cables de palanca (AA).
ADVERTENCIA: para que las conexiones de los
cables estén seguras, todas las palancas en los
conectores de cables de palanca (AA) se deben de
volver a poner en su posición original.
ADVERTENCIA: nunca conecte el conductor de
puesta a tierra a los conductores BLANCO o NEGRO
del suministro de electricidad.
ADVERTENCIA: jale SUAVEMENTE los cables
en cada conector de cables de palanca (AA) para
asegurar que el bloqueo esté activado y que los
cables estén seguros.
ADVERTENCIA: para reducir el riesgo de
incendios, descargas eléctricas o lesiones personales,
los conectores de cables de palanca (AA) incluidos
con esta lámpara están diseñados para sostener solo
un cable interior de calibre 12 y un cable conductor de
la lámpara. Si el cable interior es de un calibre
superior a 12 o hay más de un cable interior para
conectar los cables conductores de la lámpara
correspondientes, pregúntele a un electricista cuál es
el tamaño adecuado de los conectores de cables que
debe utilizar.
Aditamentos utilizados
Conector de cables
BB
de palanca
5a
5b
A
x 3
16
Palanca
AA
BLANCO
AA
PALANCA
AA
NEGRO
AA
DESNUDO/
Caja de
VERDE
salida
