68 | ORBEA

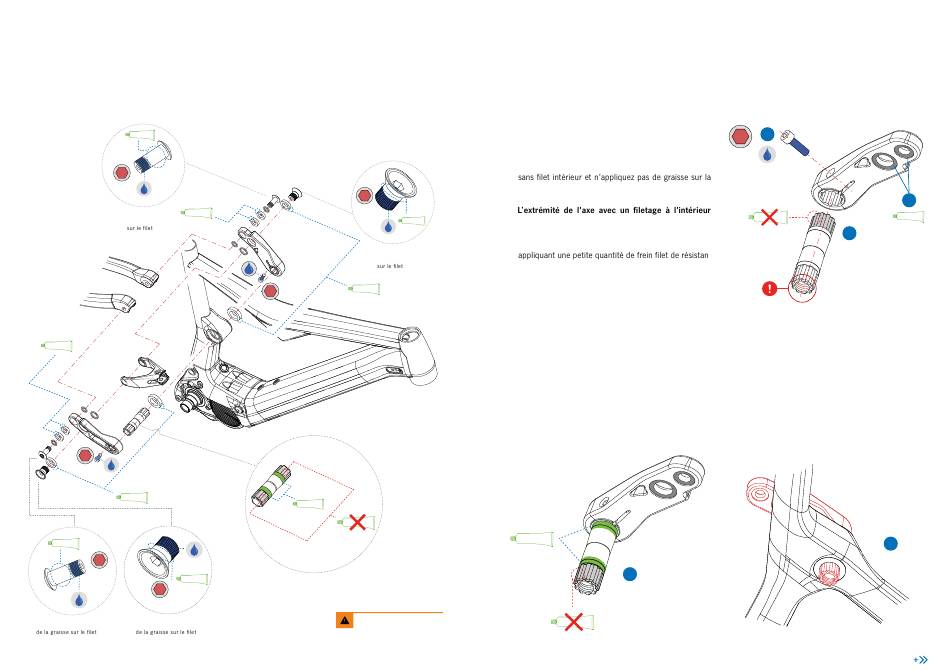

COUPLES DE SERRAGE

ET PÂTES D'ASSEMBLAGE
GREASE
5
10 N.m
GREASE
Ne pas appliquer
de graisse
GREASE
5
15 N.m
GREASE
GREASE
5
10 N.m
GREASE
8
15 N.m
Ne pas appliquer Ne pas appliquer
MAN UEL T ECHNI QUE
8
15 N.m
GREASE
Ne pas appliquer
de graisse
GREASE
5
15 N.m
GREASE
GREASE
Toujours respecter les couples de
serrage prescrits par Orbea.
B LUE PAP ER R I SE · H YD R O 2 02 3

MONTAGE DE BIELLETTE

1. Le cas échéant, avant de poser les biellettes, rempla-
cez ou installez les roulements de biellette gauche et/
ou droite.
2. Installez la biellette gauche sur l'extrémité du palier
surface de montage du palier de la biellette.
doit se trouver du côté droit du Rise
3. Installez le bouton de collier de biellette gauche en
ce moyenne sur le boulon, puis appliquez le couple de
serrage prescrit.
4. Appliquez de la graisse sur les chemins de roulement
de palier de la biellette.
N'appliquez pas de la graisse sur la surface d'assem-
blage de l'axe de pédalier droit.
GREASE
4
GREASE
5 3
15 N.m
GREASE
2
-
5. Avec les roulements de cadre déjà en place, installez
l'ensemble biellette gauche-palier dans le cadre.
Veillez à ce que la biellette soit bien installée contre le
cadre et que le palier ne soit pas visible entre la biellette
et le cadre.
ORBEA | 69
F R
1
GREASE
5
