PARA REVISAR Y ALINEAR CUCHILLA
SEPARADORA Y LA HOJA

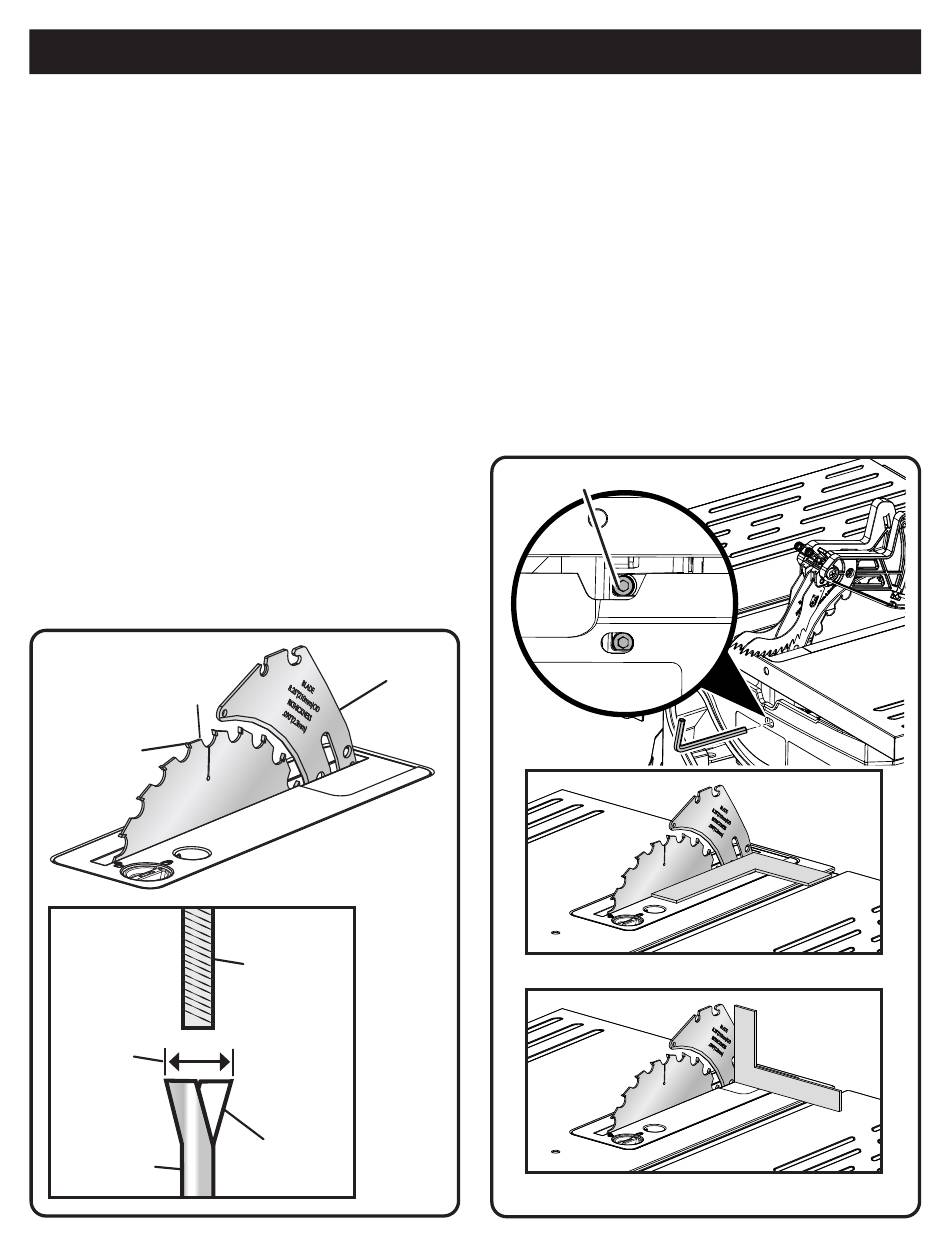

Vea las figuras 14 y 15.
Para verificar la alineación del cuchilla separadora:
 Retire el paquete de baterías.
 Eleve la hoja de la sierra; para ello, gire a la derecho el volante
de ajuste de altura y bisel.
 Ajuste el ángulo de bisel a 0° y bloquee la palanca de bloqueo
de bisel.
 Levante el conjunto de protección de la hoja.
 Para verificar la alineación horizontal, coloque una escuadra
de entramado o un borde recto contra el cuerpo de la hoja
de sierra y la cuchilla separadora. La escuadra de entramado
debe hacer contacto tanto con el cuerpo de la hoja como
con la cuchilla separadora de manera uniforme, sin espacios.
Verifique la alineación con ambos lados del cuerpo de la
hoja.
NOTA: El ancho de corte o de cada diente es más ancho
que el cuerpo de la hoja. Cuando la cuchilla separadora esté
alineada correctamente, quedará centrada en el ancho del
corte.
 Para verificar la alineación vertical, coloque una escuadra
de entramado junto a la cuchilla separadora. El borde de
la escuadra de entramado y la cuchilla separadora deben
estar paralelos.
CUERPO
DE LA
HOJA
DIENTE
DE LA
HOJA
DIENTE
DE LA
HOJA
ANCHO DE
CORTE
ARMADO
CUCHILLA
SEPARADORA
CUCHILLA
SEPARADORA
DIENTE
DE LA
HOJA
Fig. 14
Si el cuchilla separadora está desalineado con respecto a la
hoja, es necessario efectuar un ajuste. El cuchilla separadora
debe estar frente alineado de apoyar (horizontalmente) y la
cubierta para inferior (verticalmente).
Para ajustar (horizontal y vertically):
 Suba la hoja a su máxima altura.
 Quite protección de la hoja.
 Vista de la trasero la sierra, afloje los tornillos al soporte de
montaje.
 Mueva a la izquierda o derecha el el cuchilla separadora
según sea necesario para alinear el cuchilla separadora con
la hoja de la sierra.
 Una vez debidamente alineado el conjunto, apriete
firmemente los tornillos.
 Revise de nuevo para ver si está a escuadra y seguir ajustando
efectúe los ajustes necesarios.
TORNILLOS
19 − Español
AJUSTE HORIZONTAL
AJUSTE VERTICAL
Fig. 15
