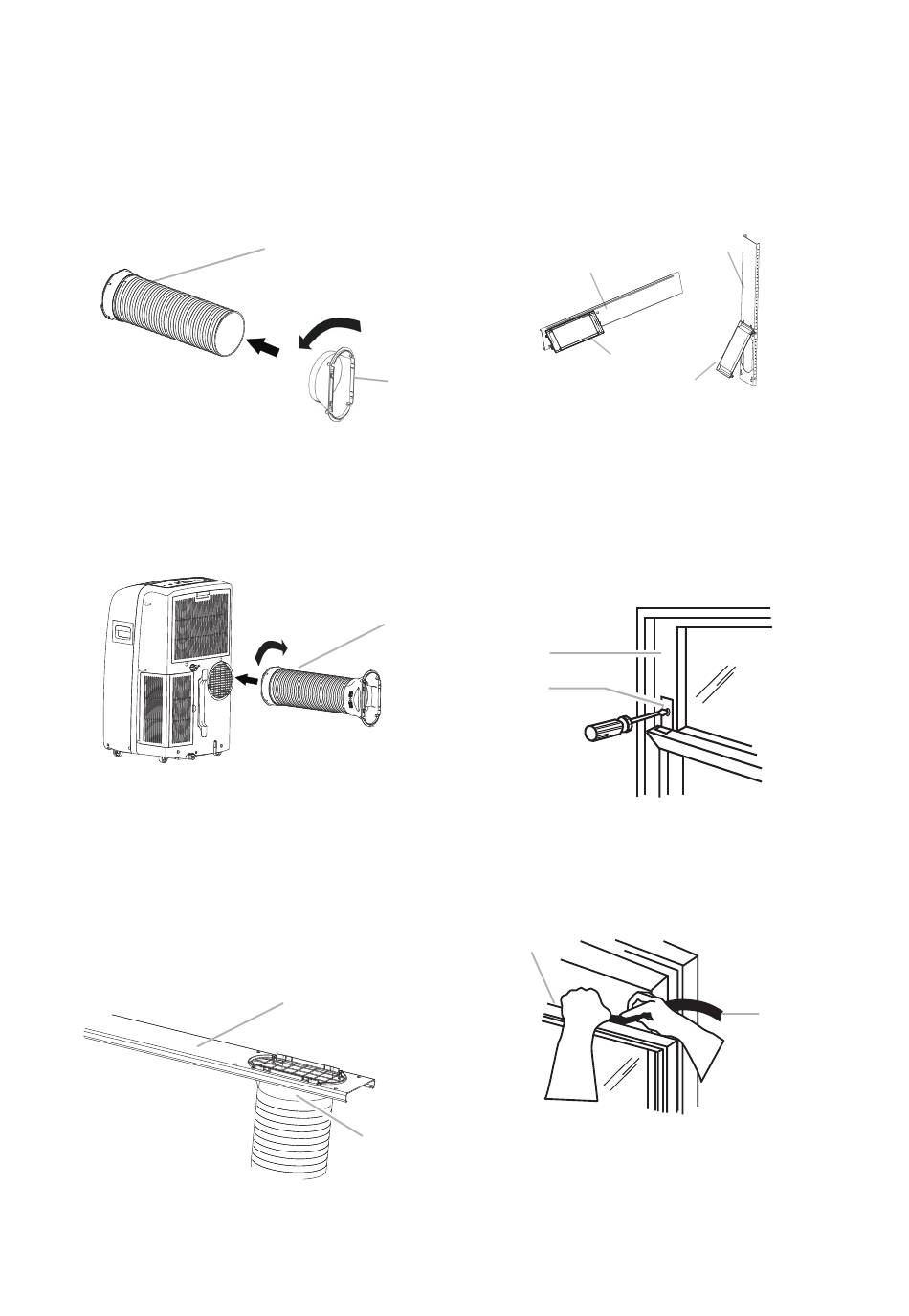

Poistoletkun ja sovittimen asentaminen
1. Vie ilmastointilaite valittuun paikkaan.
Katso Paikan vaatimukset.
2. Kiinnitä ikkunan poistoaukon sovitin joustavaan
poistoletkuun. Käännä vastapäivään, kunnes se
on lukittu paikalleen.
A Joustava poistoletku
B Ikkunan poistoaukon sovitin
3. Työnnä liitin ilmastointilaitteen takaosan
aukkoon.
4. Työnnä letku paikalleen ja lukitse se kääntämällä.
A. Joustava poistoletku
Ikkuna-asennus
1. Ikkunan liukusarja on suunniteltu sopimaan
useimpiin pysty- ja vaakasuoriin ikkunoihin. Vie
ilmastointilaite valittuun paikkaan. Katso Paikan
vaatimukset.
2. Aseta ikkunan poistoaukon sovitin ikkunan
liukusarjan aukkoon.
A.Ikkunan liukusarja
B.Ikkunan poistoaukon sovitin
A
2
1
B
A
2
1
A
B
Sadesuojan asennus
Kiinnitä sadesuoja ulomman liukuosan reikiin.
Työnnä sadesuojaa sitten, kunnes se lukittuu
paikalleen.
Vaakasuora asennus
A
B
A. Ulompi liukuosa
B. Sadesuoja
Asennuksen päättäminen
1. Aseta ikkunan lukitustuki alemman ikkunan
päälle ja vasten ylemmän ikkunan puitetta.
2. Poraa terällä 3,175 mm reikä tuen aukosta.
3. Kiinnitä ikkunan lukitustuki ikkunan puitteeseen
puuruuvilla (4) ikkunan pitämiseksi paikallaan.
A
B
A. Ylemmän ikkunan puite
B. Ikkunan lukitustuki
4. Aseta vaahtotiiviste alemman ikkunan puitteen
päälle ja ylemmän ikkunan lasia vasten.
A
A. Alemman ikkunan puitteen yläosa
B. Vaahtotiiviste
182
Pystysuora asennus
A
B
B
