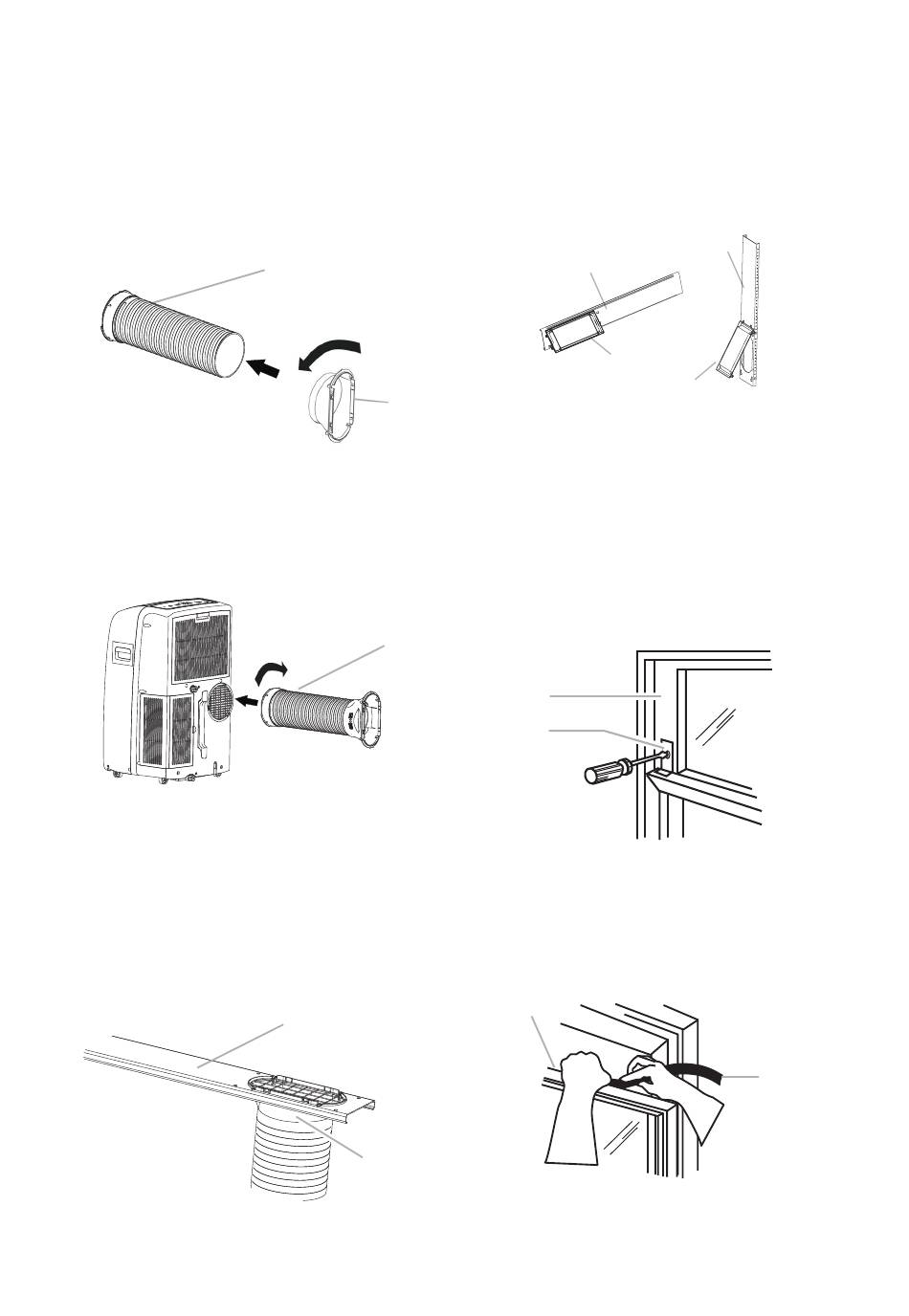

Installation af udsugningsrør og adapter
1. Rul airconditionanlægget til den ønskede
placering.
Se "Krav til placering".
2. Forbind vinduesudsugningsdapteren til det
fleksible udsugningsrør. Drej med uret, til den er
sikkert sat på plads.
A Fleksibelt udsugningsrør
B Vinduesudsugningsrør og adapter
3. Indsæt koblingsleddet i åbningen på bagsiden af
airconditionanlægget.
4. Indfør og lås røret på plads.
A. Fleksibelt udsugningsrør
Vinduesinstallation
1. Vinduesskydersættet er designet til at passe til
de fleste standard vinduestyper. Rul
airconditionanlægget til den ønskede placering.
Se "Krav til placering".
2. Indfør vinduesudsugningsadapteren i åbningen på
vinduesskydersættet.
A.Vinduesskydersæt
B.Vinduesudsugningsadapter
A
2
1
B
A
2
1
A
B
Montering af regndæksel
Kobl regndækslet til hullerne i den ydre
skydersektion. Skyd derefter med regndækslet, til
det er sikkert fastgjort.
Vandret installation
A
B
A. Ydre skydersektion
B. Regndæksel
Færdiggør installationen
1. Placer vindueslukkebeslaget oven på det nedre
vindue og imod den øvre vinduesramme.
2. Brug en 1/8" borebit til at bore et første hul
gennem hullet i beslaget.
3. Forbind vindueslukkebeslaget til vinduesrammen
med en træskrue (der medfølger 4) for at
fastgøre vinduet.
A
B
A. Øvre vinduesramme
B. Vindueslukkebeslag
4. Indfør skumpakningen bag oversiden af den
nedre vinduesramme og ind imod glasset på det
øvre vindue.
A
A. Oversiden af den nedre vinduesramme
B. Skumpakning
167
Lodret installation
A
B
B
