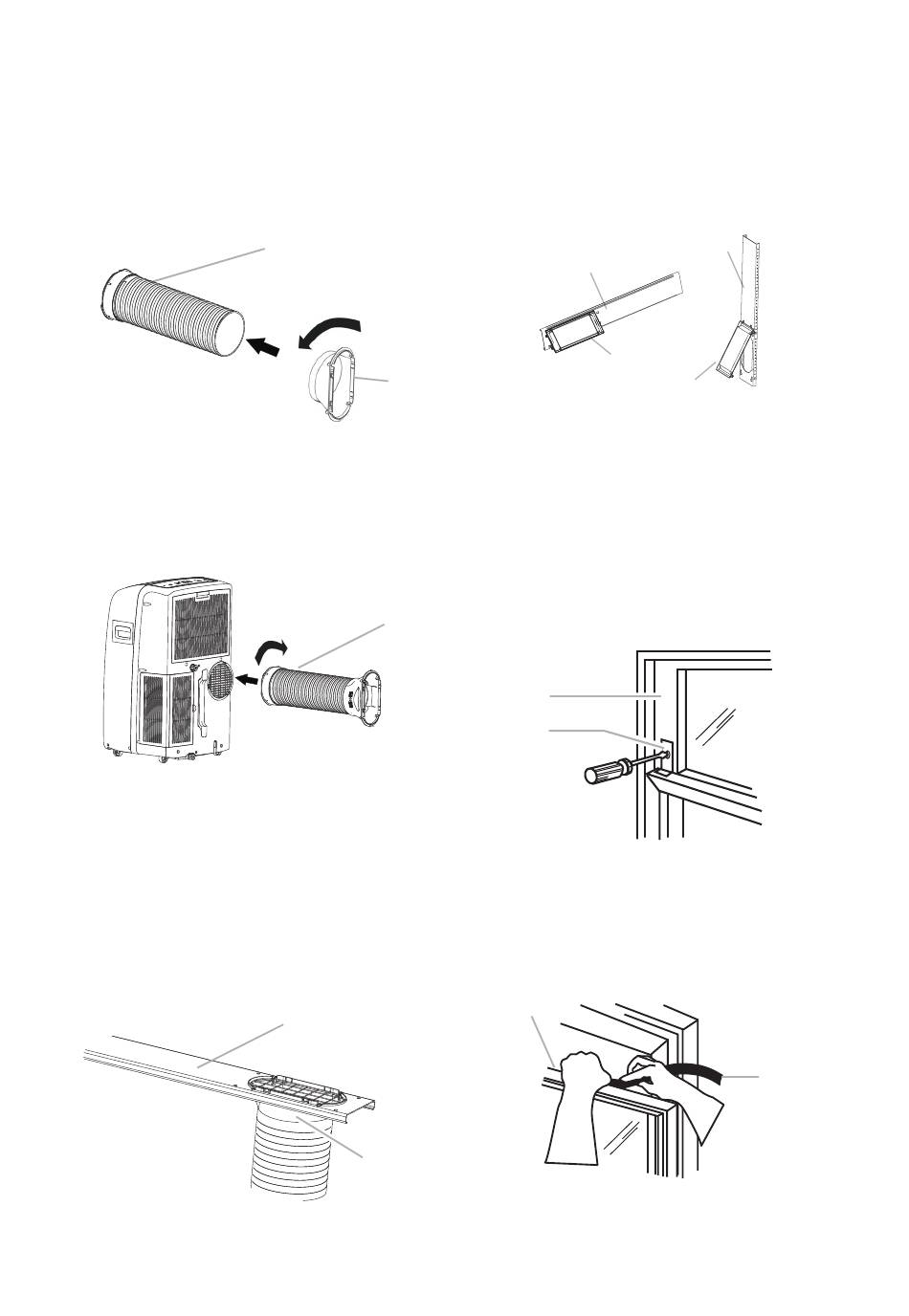

Installera utsugsslang och adapter
1. Rulla luftkonditioneringsapparaten till önskad
plats. Se "Krav på plats".
2. Anslut utsugsadaptern för fönster till den flexibla
utsugsslangen. Vrid moturs tills den låses på plats
ordentligt.
A Flexibel utsugsslang
B Utsugsadapter för fönster
3. För in blindkopplingen i uttaget på
luftkonditioneringsapparatens baksida.
4. Sätt in och rotera för att låsa slangen på plats.
A. Flexibel utsugsslang
Fönsterinstallation
1. Din fönsterskjutsats har utformats till att platsa
de flesta vertikala och horisontella
standardfönstertillämpningar. Rulla
luftkonditioneringsapparaten till önskad plats. Se
"Krav på plats".
2. För in utsugsadaptern för fönster i uttaget på
fönsterskjutsatsen.
A.Fönsterskjutsats
B.Utsugsadapter för fönster
A
2
1
B
A
2
1
A
B
Installation av regnskydd
Fäst regnskyddet vid hålen i den yttre
skjutsektionen. Skjut sedan regnskyddet tills det
låses på plats ordentligt.
Horisontell installation
A
B
A. Yttre skjutsektion
B. Regnskydd
Fullständig installation
1. Placera fönsterlåsfästet ovanpå det undre
fönstret och mot den övre fönsterbågen.
2. Använd ett 1/8" borrskär för att borra ett
starthål i fästet.
3. Fäst fönsterlåsfästet vid fönsterbågen med
träskruvar (4 medföljer) för att sätta fast
fönstret.
A
B
A. Övre fönsterbåge
B. Fönsterlåsfäste
4. För in skumtätningen bakom toppen på den
nedre fönsterbågen och mot glaset på det övre
fönstret.
A
A. Topp på den undre fönsterbågen
B. Skumtätning
