ΕΓΚΑΤΑΣΤΑΣΗ
20

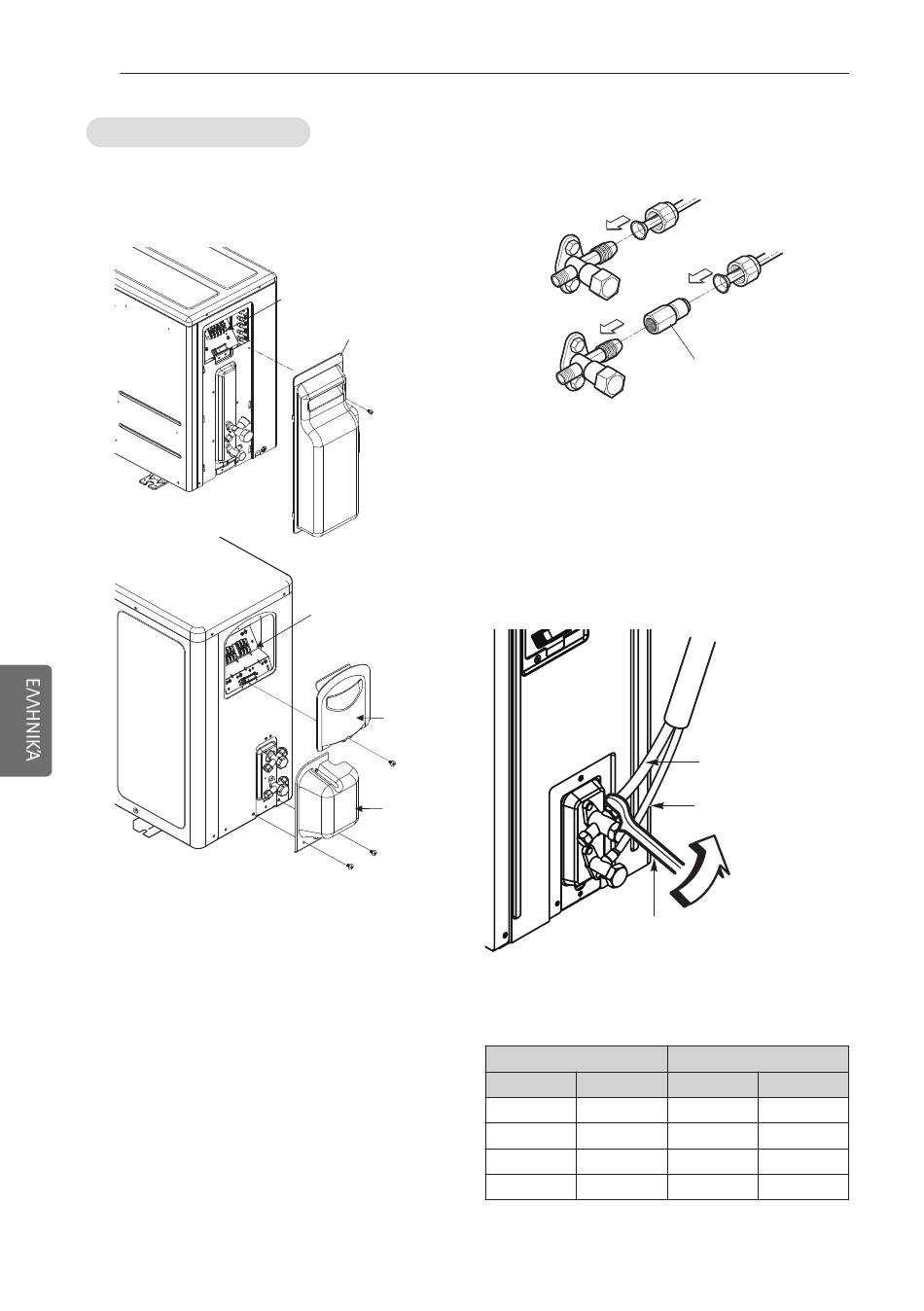

Εξωτερική μονάδα
1
Αφαιρέστε το κάλυμμα των σωληνώσεων από τη
μονάδα χαλαρώνοντας τη βίδα.
• 2.5/3.5/5.0 kW
• 6.6 kW
Μπλοκ
ακροδεκτών
Κάλυμμα
σωλήνωσης
Μπλοκ
ακροδεκτών
Κάλυμμα
ελέγχου
Κάλυμμα
σωλήνωσης
2
Ευθυγραμμίστε το κέντρο των σωληνώσεων και
σφίξτε αρκετά το ρακόρ με το χέρι.
* Μόλις η εσωτερική μονάδα (5,0/6,6 kW) συνδεθεί με
την πολλαπλή εξωτερική μονάδα, χρησιμοποιήστε
τον παραπάνω σύνδεσμο.
3
Τέλος, σφίξτε το ρακόρ με το ροπόκλειδο μέχρι να
κλειδώσει.
Όταν συσφίγγετε το περικόχλιο με το ροπόκλειδο,
βεβαιωθείτε ότι η κατεύθυνση της σύσφιξης είναι
αυτή του βέλους πάνω στο ροπόκλειδο.
Εξωτερική
μονάδα
Ροπόκλειδο
* Αυτό το χαρακτηριστικό μπορεί να αλλάξει ανάλογα
με τον τύπο του μοντέλου.
Εξωτερική Διάμετρος
mm ίντσες
Ø 6,35 1/4
Ø 9,52 3/8
Ø 12,7 1/2
Ø 15,88 5/8
σύνδεσµο.
Σωλήνωση πλευράς αερίου
(Μεγαλύτερη διάμετρος)
Σωληνώσεις πλευράς υγρών
(Μικρότερη διάμετρος)
Ροπή
kgf·cm N·m
180~250 17,6~24,5
340~420 33,3~41,2
550~660 53,9~64,7
630~820 61,7~80,4
