5. Vue d'ensemble du système

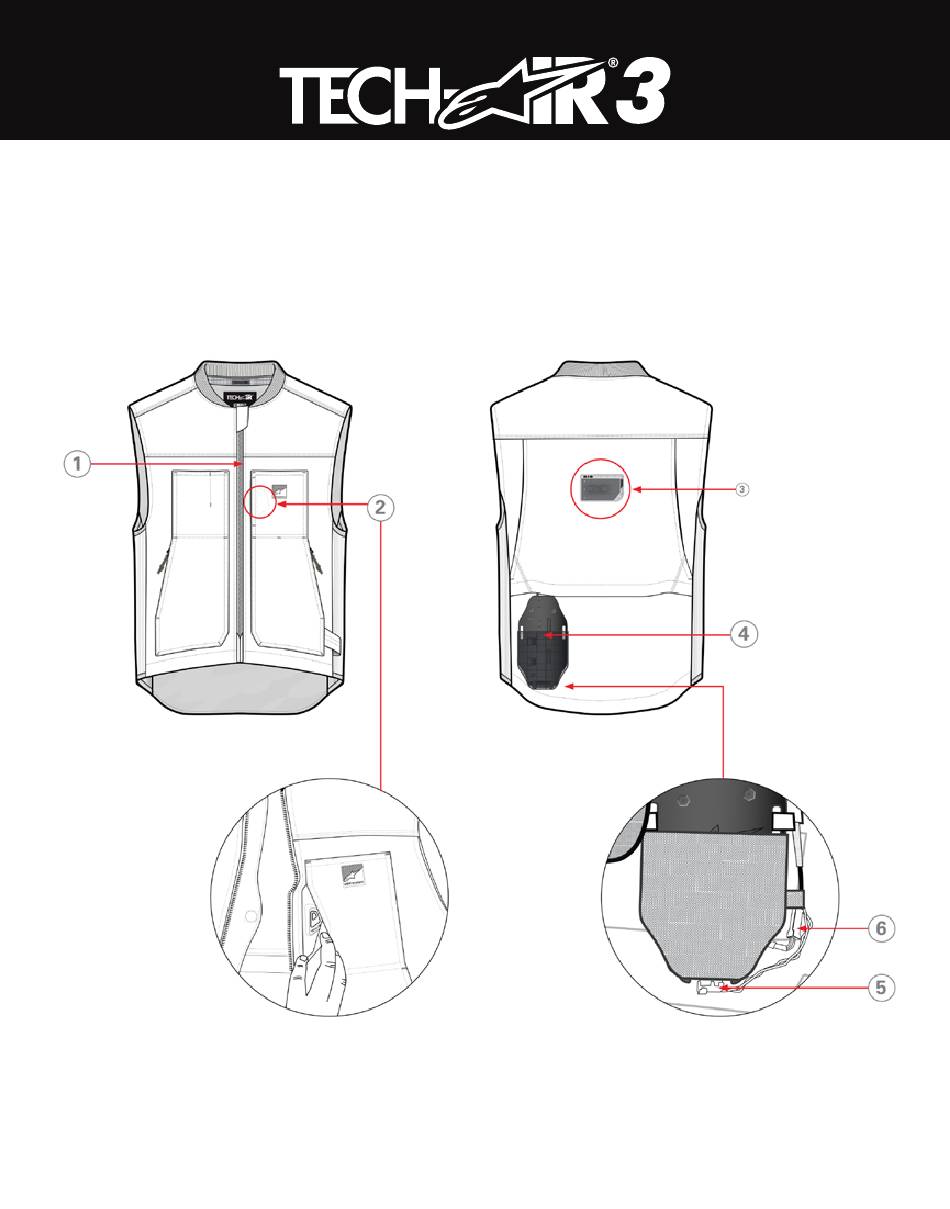

Les schémas ci-dessous illustrent les différentes parties du système. Les parties numérotées
sont utilisées pour vous guider dans ce manuel d'utilisation.
SYSTÈME TECH-AIR® 3 CANVAS
(Front)
(Back)
(Avant)
(Dos)
1. Zip d'activation
Figure 5
2. Affichage LED
3. Unité de contrôle électronique
4. Boîtier du gonfleur
5. Connecteur de l'amortisseur
6. Connecteur de la batterie
