ProMinent gamma/ XL Guia De Inicio Rapido

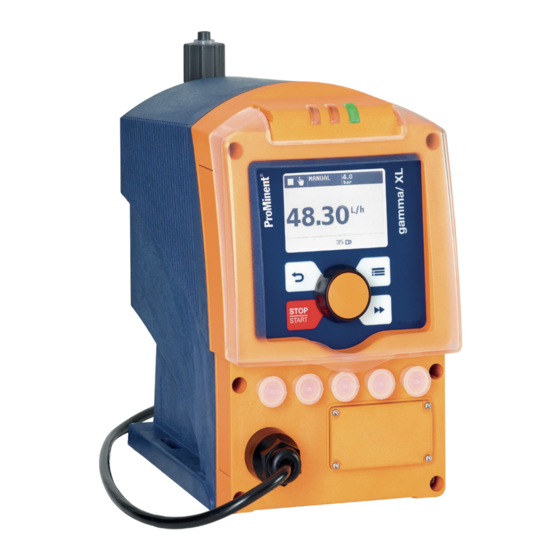

Bomba dosificadora de membrana magnética
Tabla de contenido
Idiomas disponibles
Idiomas disponibles
Enlaces rápidos
Quick Start Guide | Guía de Inicio Rápido |
Guida Rapida | Guia de Início Rápido
gamma/ XL (GXLa)
EN | ES | IT | PT
Solenoid-driven Metering Pump gamma/ XL................................... 2
Bomba Dosificadora de Membrana Magnética gamma/ XL.......... 17
Pompa Dosatrice Magnetica a Membrana gamma/ XL................. 32
Bomba Doseadora Magnética de Diafragma gamma/ XL ...............47
www.prominent.com
Capítulos
Tabla de contenido
Manuales relacionados para ProMinent gamma/ XL
Resumen de contenidos para ProMinent gamma/ XL
- Página 1 Guida Rapida | Guia de Início Rápido gamma/ XL (GXLa) Solenoid-driven Metering Pump gamma/ XL........2 Bomba Dosificadora de Membrana Magnética gamma/ XL..17 Pompa Dosatrice Magnetica a Membrana gamma/ XL....32 Bomba Doseadora Magnética de Diafragma gamma/ XL ....47 EN | ES | IT | PT www.prominent.com...
- Página 17 Para poder utilizar la bomba de forma segura y eficaz lea las instrucciones de servicio en su totalidad. Encontrará las instrucciones de servicio originales en los idiomas disponibles en el área de descargas de la página del producto: https://www.prominent.com/gammaxl...
-
Página 18: Servicio Técnico Y Recambios
Servicio Técnico y Recambios En la tienda WebShop de ProMinent puede obtener piezas de Juego de recam- recambio y accesorios disponibles para su bomba. bios de la WebShop de ProMinent Para que podamos identificar claramente el tipo de aparato y los diferentes materiales, tenga siempre a mano el código de identi-... -
Página 19: Volumen De Suministro
Utilice tornillos con un de servicio diámetro < 4,5 mm. * La WebShop de ProMinent sólo está dispo- nible en algunos países. Visite el sitio web de ProMinent para saber si la WebShop también está disponible en su país. -
Página 20: Seguridad
Seguridad Consulte el capítulo "Seguridad" de las instrucciones de servicio de la bomba y respete las indicaciones de seguridad y las advertencias de la ficha de datos de seguridad del medio de dosificación utilizado. AVISO ¡PELIGRO! Peligro de muerte por descarga eléctrica Daños materiales por rotura de piezas hidráulicas Compruebe periódicamente que el cable de conexión Si se supera la presión de servicio máxima admisible... -
Página 21: Vista General
Vista General Unidad de mando Unidad de mando (con tapa) Conexiones y relés 10 11 12 Unidad de accionamiento Unidad de bombeo Placa de características SERNR./T N. EL.Anschlu ss Orificios de montaje Dosierleist ung Válvula de impulsión XX.X Cabezal dosificador XXXX cp Válvula de purga de aire* Cabezal de disco... -
Página 22: Datos Técnicos
< 70 dB (LpA) IP 66 AVISO A la hora de seleccionar el medio de do- sificación tenga en cuenta la resistencia de los materiales en contacto con 120 °C el medio. (máx. 15 min.) solo SS, PV Lista de resistencias de ProMinent... -
Página 23: Montaje
Montaje Tenga en cuenta estas advertencias sobre la instalación: Las vibraciones pueden perturbar „ el funcionamiento de la válvula de impulsión y de la válvula de aspira- ción. Fije la bomba dosificadora de modo que no se puedan producir vibraciones. ≥10 cm Si las válvulas no están rectas hacia ≥10 mm... -
Página 24: Instalación Hidráulica
Instalación Hidráulica Variante plástico ¡CUIDADO! Manguera* Peligro por salpicaduras del Anillo retén medio de dosificación Anillo de apriete Si la instalación no es adecuada Boquilla pueden producirse fugas del me- Anillo en O o junta plana dio de dosificación. Válvula de impulsión Cuando trabaje en el sistema „... -
Página 25: Variante Acero Inoxidable
Instalación Hidráulica Variante acero inoxidable ¡CUIDADO! Tubo/manguera Peligro por salpicaduras del Anillo retén medio Anillo de apriete trasero Si las mangueras están mal insta- Anillo de apriete delantero ladas pueden soltarse. Camisa de protección Utilice solo mangueras de PTFE „ (sólo en manguera) o de acero inoxidable. - Página 26 Instalación Hidráulica Aviso: A continuación siga lo mismos pasos en el lado de aspiración.
-
Página 27: Instalación Eléctrica
Instalación Eléctrica Conexión Config I/O 100 – 230 V ±10 % 50/60 Hz Sensor de rotura de membrana Control externo Control de dosificación Interruptor de nivel Ejemplo: Relé de anomalía En las instrucciones de servicio encontrará información detallada sobre las conexiones o los relés. Montaje posterior de un Relé... -
Página 28: Control De Dosificación
Instalación Eléctrica Control de Indicador de rotura Conexión Control externo dosificación Interruptor de nivel de membrana "Config I/O" Tensión eléctri- marrón Pausa negro Tensión eléctri- marrón Config I/O 1 marrón marrón ca (5 V) ca (5 V) blanco Extern Contact azul Aviso previo blanco... -
Página 29: Puesta En Marcha
Puesta en Marcha Ajustar el idioma Menue Menue Language Language Information Information English English Settings Settings XX.X Español Español Language Language Xxxxx Xxxxx XXXX cp Purgar bomba Abra la válvula de purga de aire (A). Coloque el recipiente debajo de la XX.X boca de salida (B). - Página 30 Puesta en Marcha Calibrar la bomba La calibración no es necesaria para „ dosificar medios con una viscosidad Menú Menú Ajustes similar a la del agua. Informacíon Informacíon Xxxxx Ajustes Concentracíon XX.X Ajustes Realice la calibración solo con medios Language Language Calibracíon Xxxxx...
- Página 31 Puesta en Marcha Espere a que se hayan realizado al menos 200 carreras. Calibrar... Calibracíon nalizada Calibracíon nalizada Calibracíon nalizada Resultado de calibracíon 153 ml Volumen calib. introducido! Volumen calib. introducido! Calib. factor: Volumen calib. introducido! Carreras de calib.: 0.153 98.1 % 0.155 0.153...
- Página 62 Notes | Notas | Note | Notas...
- Página 63 Notes | Notas | Note | Notas...
