2 DESCRIZIONE

Questo capitolo descrive la macchina e i relativi principi di funzionamento.
2.1

Descrizione generale

La macchina descritta in questo manuale è monodirezionale e progettata per la lavorazione di
materiali sensibili alla pressione.
I due cilindri principali rivestiti di silicone generano la pressione mentre fanno passare le immagini
e le pellicole di copertura.
L'area in cui si uniscono il cilindro principale superiore e quello inferiore viene chiamata "linea di
contatto". Il cilindro principale superiore può essere spostato in alto o in basso manualmente; in tal
modo, la linea di contatto può essere regolata per consentire l'inserimento di materiali di diverso
spessore.
Il volantino di impostazione della linea di contatto consente di impostare anche la pressione per il
processo di laminazione.
Il cilindro principale inferiore è azionato da un motore. La velocità può essere impostata
manualmente tra zero e un valore massimo stabilito.
Il cilindro superiore è dotato di riscaldatore che supporta il processo di laminazione. Il riscaldatore
rende l'adesivo più funzionale e lo distribuisce più uniformemente, ottimizzando il risultato finale.
La macchina dispone di due posizioni dell'asse di svolgimento del materiale nella parte posteriore.
È possibile fissare con un morsetto un cilindro in plastica utilizzato per l'avvolgimento della
protezione carta ai supporti nella posizione anteriore superiore.
La macchina può essere suddivisa in una sezione superiore e una inferiore.
La sezione superiore, sopra la tavola frontale, è adatta allo svolgimento di materiale con
protezione carta.
La sezione inferiore può solo svolgere materiale senza protezione carta.
2.2

Identificazione delle parti

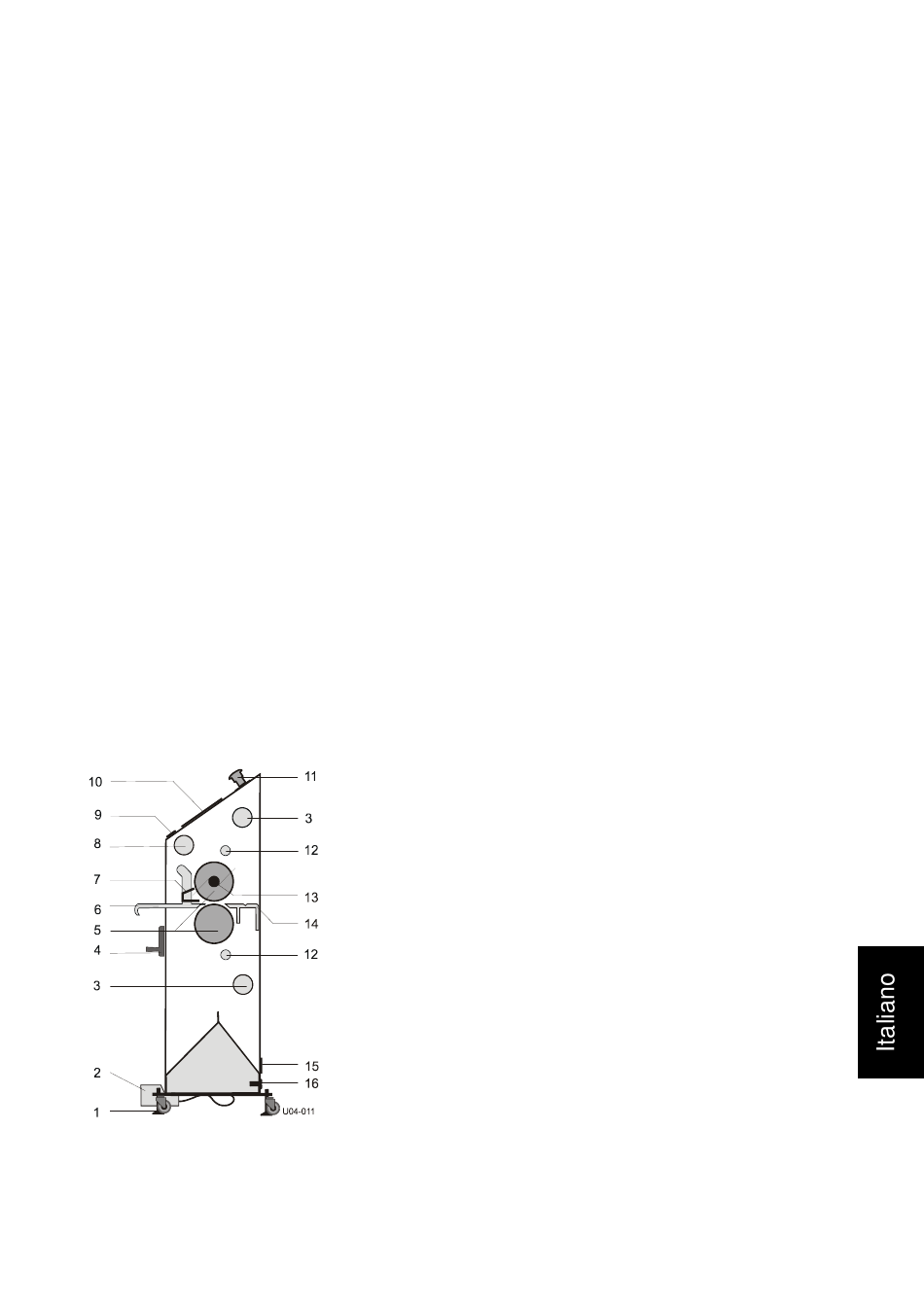

Figura 2: Identificazione delle parti principali.
Descrizione
1 Ruote orientabili e piedini di livellamento
2 Interruttore a pavimento
3 Asse di svolgimento
4 Volantino di impostazione della linea di contatto e
controllo pressione
5 Cilindri principali
6 Tavola frontale
7 Guida di immagini
8 Asse di avvolgimento
9 Interruttore del riscaldatore
10 Quadro di comando
11 Pulsante di emergenza
12 Barre separatrici
13 Riscaldatore
14 Tavola di uscita
15 Etichetta di identificazione
16 Ingresso alimentazione generale
