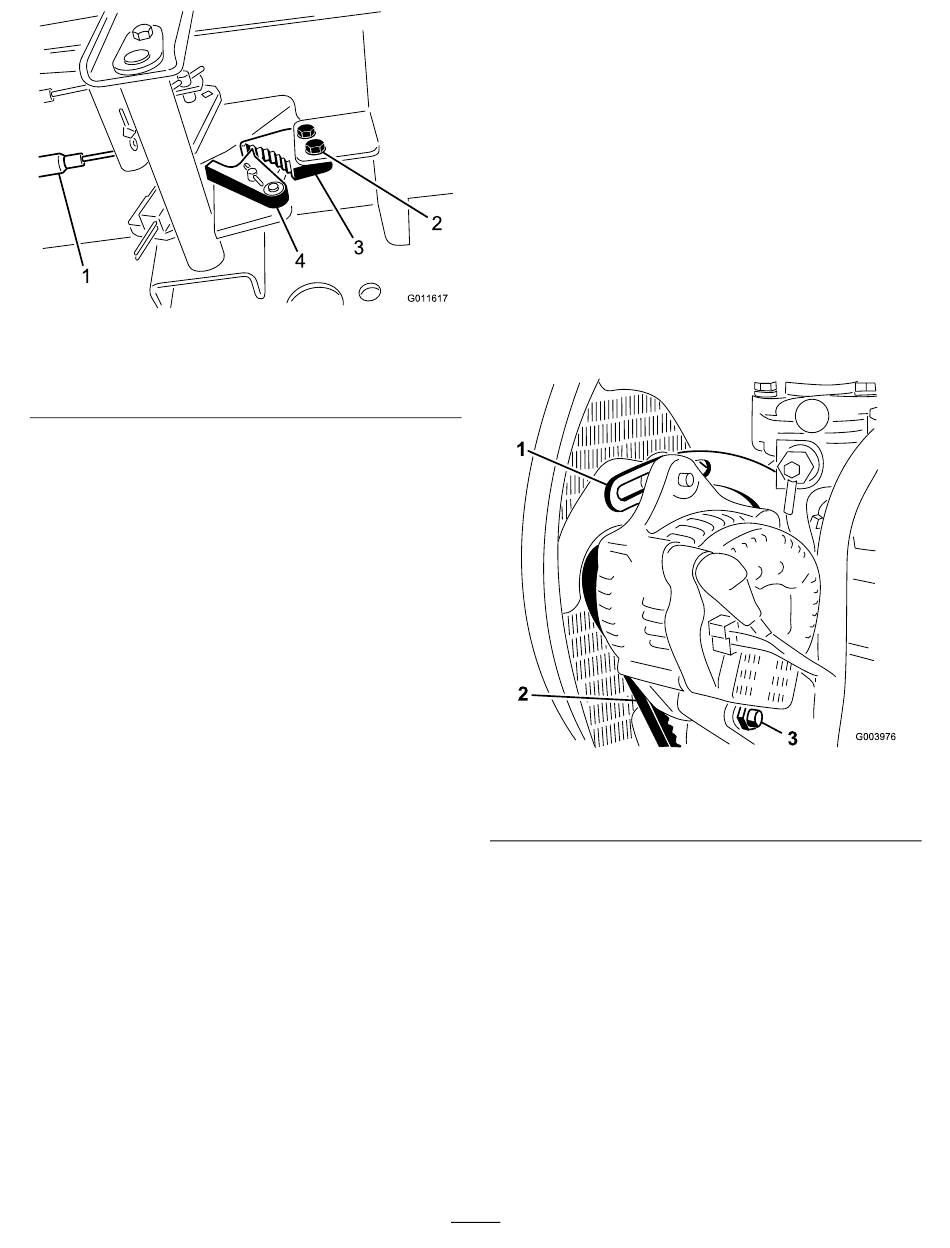

Figura 76
1. Cables de freno
2. Tornillos (2)
2. Pise el pedal del freno de estacionamiento hacia
adelante hasta que la uña se engancha a fondo en el
trinquete del freno (Figura 76).
3. Apriete los 2 tornillos para afianzar el ajuste.
4. Pise el pedal de freno para quitar el freno de
estacionamiento.
5. Compruebe el funcionamiento, y vuelva a ajustar si es
necesario.
3. Trinquete del freno de
estacionamiento
4. Uña del freno
Mantenimiento de las
correas
Compruebe la condición y la tensión de la correa del
alternador después del primer día de operación y luego cada
100 horas de operación.
Cómo tensar la correa del
alternador
1. Abra el capó.
2. Compruebe la tensión de la correa del alternador
flexionándola (Figura 77) en el punto intermedio entre
las poleas del alternador y del cigüeñal con una fuerza
de 10 kg.
1. Tirante
2. Correa del alternador
La correa debe desviarse 11 mm. Si la desviación no
es correcta, continúe con el paso3. Si es correcta, siga
con la operación.
3. Afloje el perno que fija el tirante al motor (Figura 77),
el perno que fija el alternador al tirante y el perno de
pivote.
4. Introduzca una palanca entre el alternador y el motor y,
haciendo palanca, desplace el alternador.
5. Cuando consiga la tensión correcta, apriete los pernos
del alternador, del tirante y del pivote para afianzar el
ajuste.
54
Figura 77
3. Perno de pivote
