9

Uso de la barra de ajuste

Piezas necesarias en este paso:
1 Barra de ajuste
Procedimiento
Utilice la barra de ajuste para ajustar la unidad de corte.
Consulte los procedimientos de ajuste en el Manual del
operador de la unidad de corte (Figura 22).

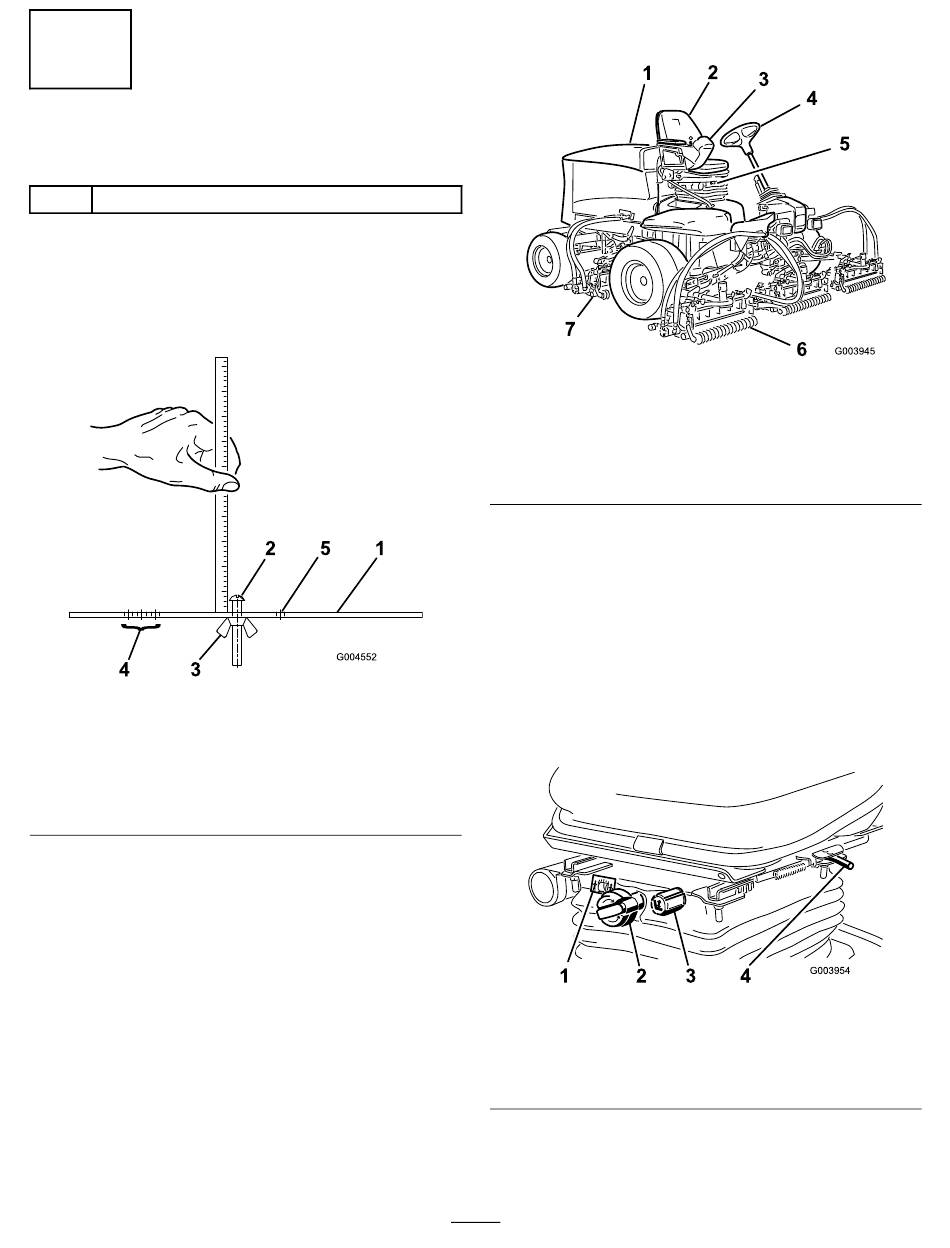

Figura 22
1. Barra de ajuste
2. Tornillo de ajuste de la
altura
3. Tuerca
4. Taladros usados para el
ajuste de la altura del
Acondicionador
5. Taladros no usados

El producto

1. Capó
2. Asiento del operador
3. Brazo de control
4. Volante

Controles

Pomos de ajuste del asiento
La palanca de ajuste del asiento (Figura 24) le permite ajustar
el asiento hacia adelante o hacia atrás. El pomo de ajuste de
peso permite ajustar el asiento según el peso de cada operador.
El indicador de peso indica si el asiento está ajustado para
el peso del operador. El pomo de ajuste de altura permite
ajustar el asiento según la altura de cada operador.
1. Indicador de peso
2. Pomo de ajuste según el
peso
25
Figura 23
5. Asiento
6. Unidades de corte
delanteras
7. Unidades de corte traseras
Figura 24
3. Pomo de ajuste según la
estatura
4. Palanca de ajuste (hacia
delante y hacia atrás)
