Medidor de temperatura del refrigerante
del motor
Durante condiciones de funcionamiento normales, el
indicador (Figura 26) debe estar en el sector verde.
Compruebe el sistema de refrigeración si el indicador pasa al
sector amarillo o rojo.
Indicador diagnóstico
Se encenderá si se reconoce un fallo del sistema.
Palanca Bajar/Segar/Elevar
Esta palanca (Figura 26) eleva y baja las unidades de corte
y también pone en marcha y detiene los cabezales de corte
cuando éstos están habilitados en el modo de siega.
Indicador de la bujía
El indicador (Figura 26) se enciende cuando las bujías se
están precalentando.
Indicador de advertencia de la presión
del aceite del motor
Este indicador (Figura 26) indica que la presión de aceite del
motor está peligrosamente baja.
Indicador de carga
El indicador de carga (Figura 26) se enciende cuando el
sistema de carga no funciona correctamente.
Interruptor habilitar/deshabilitar
El interruptor habilitar/deshabilitar (Figura 26) se utiliza
conjuntamente con la palanca Bajar/Segar/Elevar para
controlar los cabezales de corte. Los cabezales de corte no
pueden ser bajados cuando la palanca de siega/transporte
está en posición de transporte.

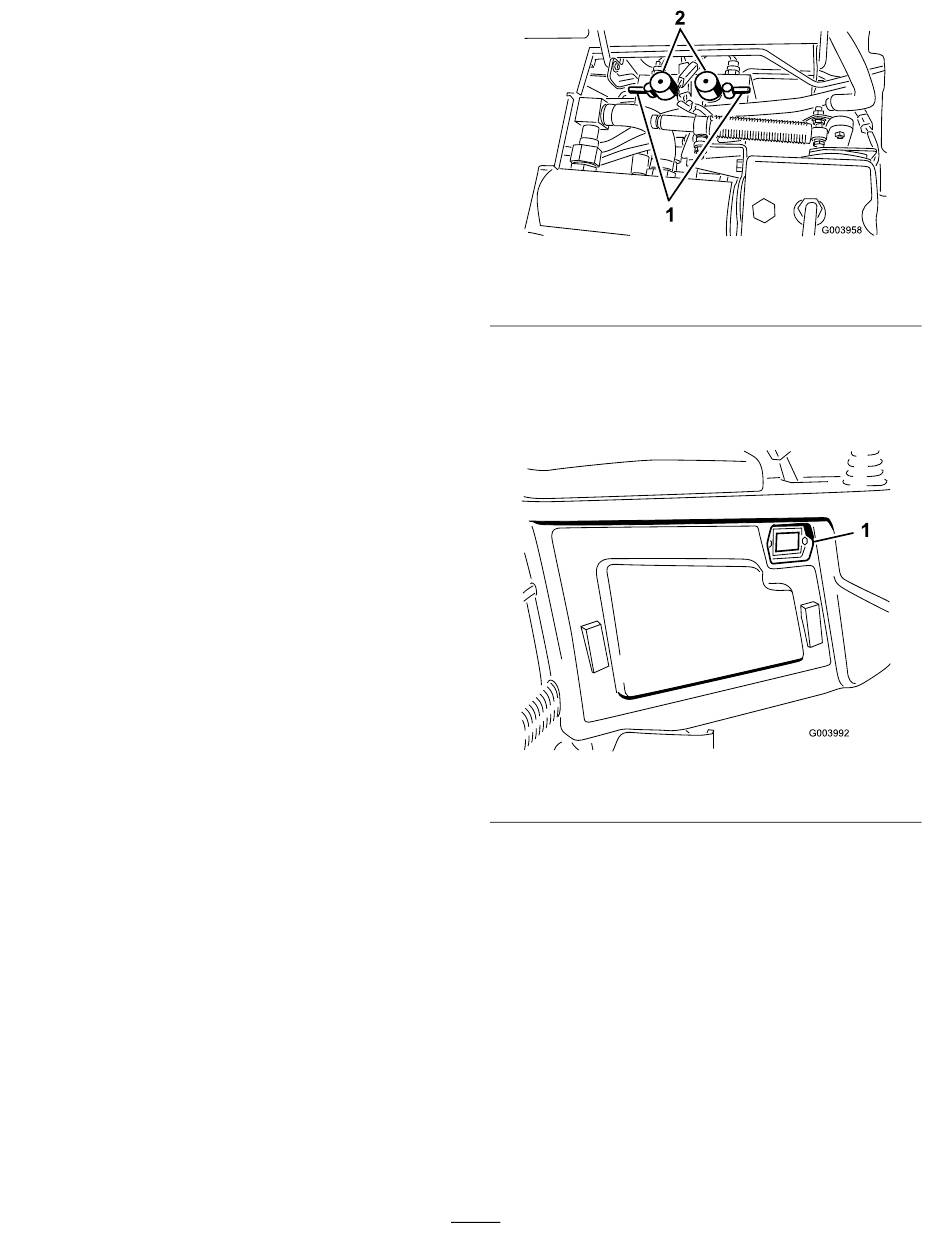

Palancas de autoafilado
Las palancas de autoafilado se utilizan conjuntamente con
la palanca Bajar/Segar/Elevar para autoafilar los molinetes
(Figura 27).
Controles de velocidad de los molinetes
Los controles de velocidad de los molinetes controlan la
velocidad de las unidades de corte delanteras y traseras
(Figura 27). La velocidad de los molinetes aumenta cuando
los pomos se giran en el sentido contrario a las agujas del reloj.
1. Palancas de autoafilado
2. Controles de velocidad de los molinetes
Contador de horas
El contador de horas (Figura 28) muestra el número total de
horas de operación de la máquina.
1. Contador de horas
Indicador de obstrucción en el filtro
hidráulico
Con el motor en marcha a una temperatura normal, observe
el indicador (Figura 29); debe estar en la zona Verde. Si el
indicador está en la zona Roja, deben cambiarse los filtros
hidráulicos.
27
Figura 27
Figura 28
