User Manual DEFECTOTEST DS2000
4.1.9 Manejo del osciloscopio
Para cada sistema sensor puede abrirse una ventana separada de osciloscopio a
través de la barra de estado. Para ello se acciona el botón Signal, que está ubicado
a la derecha junto al campo de estado correspondiente al sistema sensor.
En la ventana Scope que ahora se abre, pueden visualizarse las señales de todos
los canales indiferentes formatos.

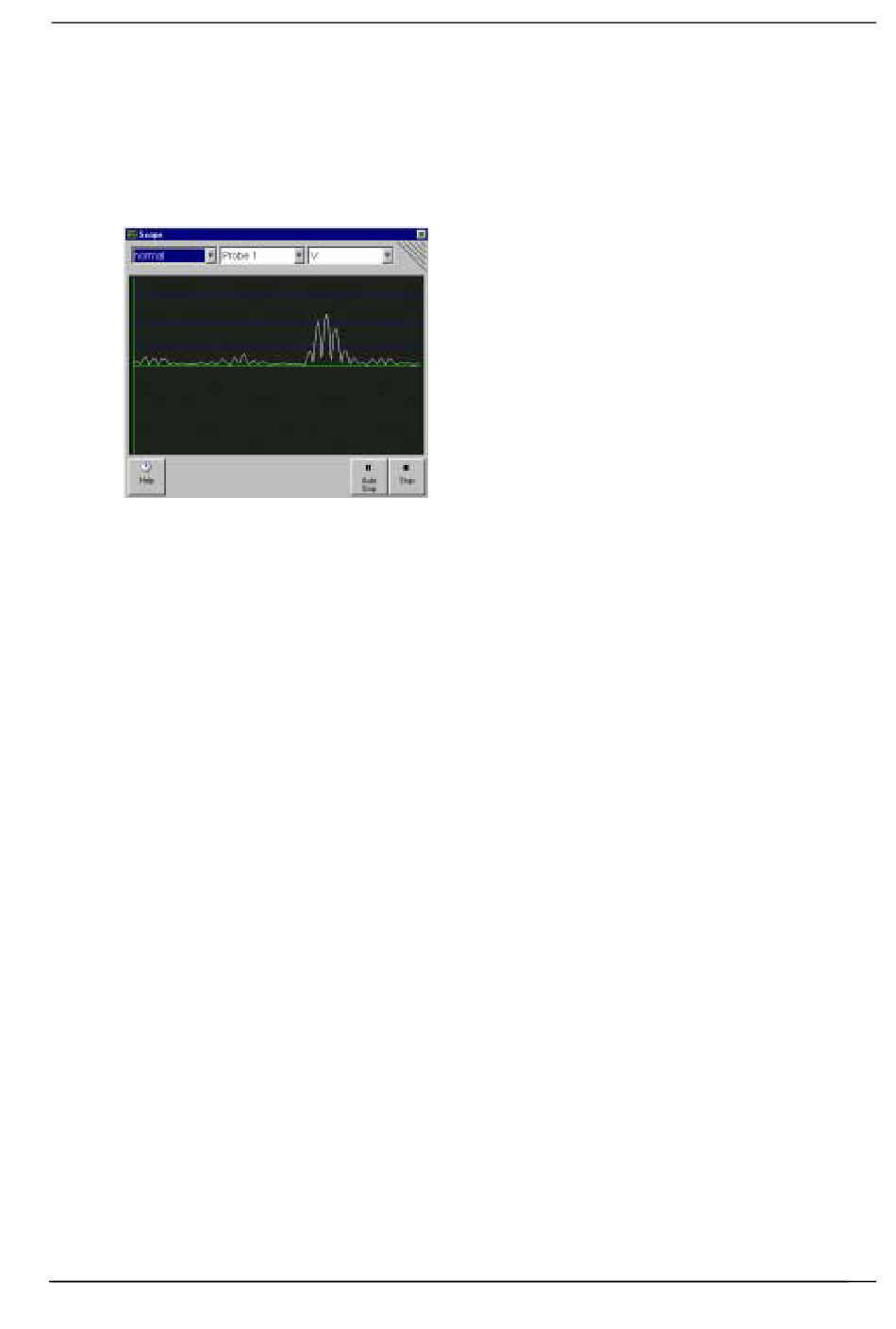

Fig. 15
Ventana Scope para un canal de control CIRCOGRAPH
El canal a representar se determina en la mitad del campo.
Sistema sensor del DEFECTOMAT
En un sistema sensor del DEFECTOMAT puede ser un canal de control Dif1 o un
canal Absolute.
CIRCOGRAPH
En un sistema sensor del CIRCOGRAPH
control Dif1, 2 ... y un canal absoluto Clearance.
En función del canal definido son factibles diferentes representaciones de las
señales registradas:
• Para un canal pueden ajustarse las variantes vektor V, componente Y Y o nivel
de impedancia Y/X
• Para un canal absoluto sólo es posible la representación de la amplitud de
señales Amplitude
• para un canal de distancia son ajustables las variantes Round und Straight
Para los tipos de representación vektor V (canalde verificación) y Amplitude (canal
absoluto) existe además la posibilidad de representar la secuencia de señales de
forma comprimida (compressed) durante un período de tiempo prolongado. La
duración de dicho período puede fijarse también para la representación normal
(normal) a través de la correspondiente ventana de configuración. Los parámetros
respectivos son End time for compressed/s (en unidades de segundos) o
End time for normal/ms (en unidades de milisegundos).
Otros parámetros se refieren a la escala con la que se representa la curva de la
señal del canal de distancia (Round Scaling), a la definición del correspondiente
umbral de defectos
opciones de la construcción de la imagen.
6.430/2.815
sensor system
como un umbral de trigerización (Trigger Level) y a otras
se puede elegir entre varios canales de
12.01.05
en display vector
Manejo
4-31
