User Manual DEFECTOTEST DS2000
Para visualizar las señales de verificación, abra el osciloscopio del
CIRCOGRAPH
elija allí en la ventana central de selección el canal diferencial 1 (Dif 1) asi como
la modalidad de representación vektor V en la ventana derecha de selección
Coloque la pieza comparativa en el dispositivo de
transporte e introdúzcala despacio en el cabezal
rotativo,
comparativo aparezca en el osciloscopio. Sitúe la
pieza comparativa de forma que esta señal
alcance su máximo y apague el transporte.

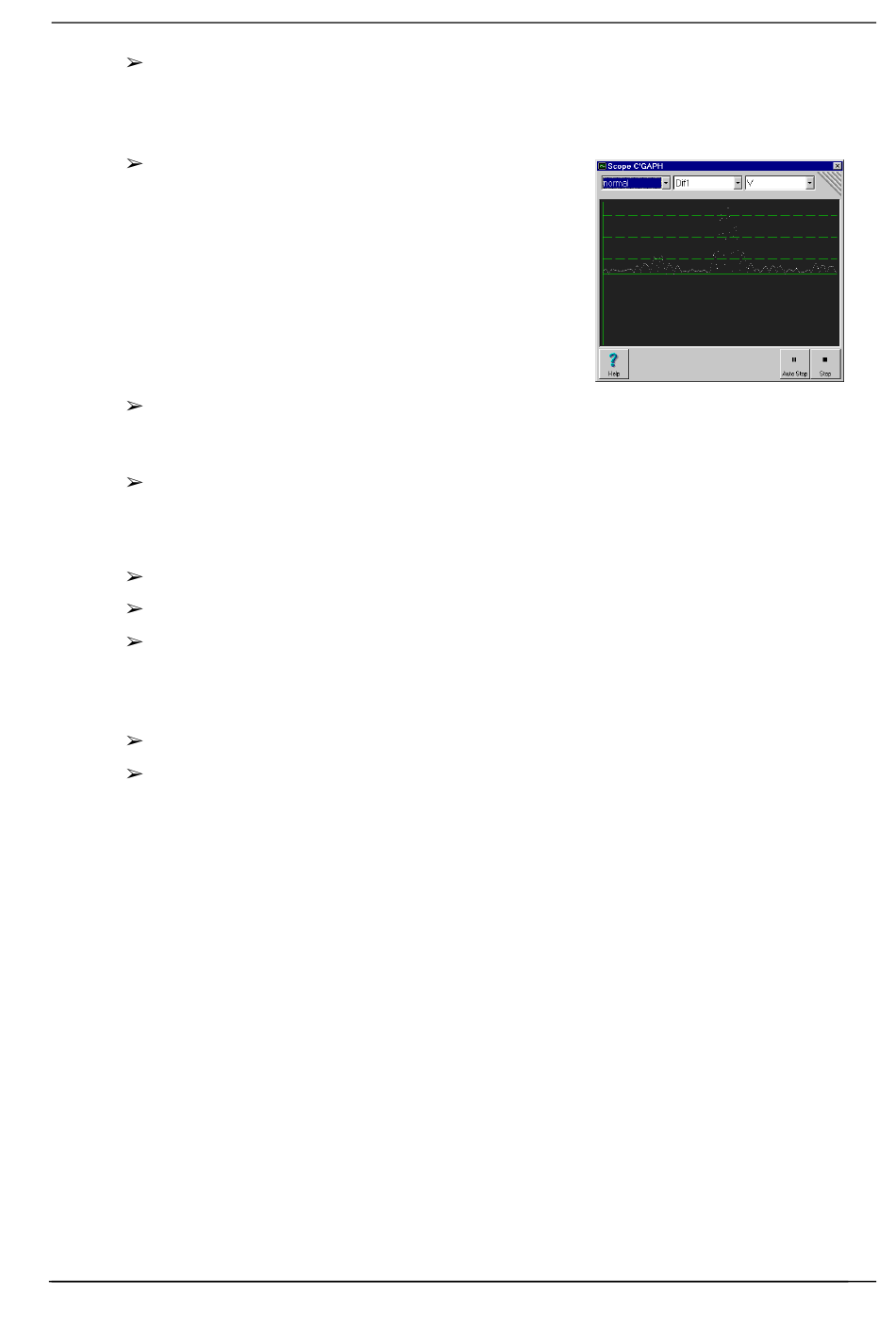

Es de esperar una señal similar a la de la imagen
representada al margen dotada de un cierto nivel
de ruido, de la que sobresale la señal procedente
del defecto de forma más o menos clara.
Ajuste la sensibilidad Gain de tal modo que la
señal útil (señal del defecto comparativo) alcance aprox. el 50% de altura de
amplitud.
En caso necesario, optimice la frecuencia, a saber
• si el nivel de ruido es bajo, a máxima amplitud de señal
• si el nivel de ruido es elevado, a la proporción óptima señal/ruido
Corrija la amplificación, si hubiera necesidad.
Ajuste fino de los filtros.
Compruebe usted qué efecto causan los cambios de los parámetros
Filter.Corr. [DifGen; Sta] y Filter.Bandwidth [DifGen; Sta]sobre la relación
señal/ruido . Ajuste los parámetros de forma que las señales perturbadoras sean
recortadas lo más posible y las señales útiles, lo menos posible.
Corrija la amplificación, si hubiera necesidad.
Ajuste de los umbrales de defectos: Seleccione los umbrales de defectos
F1.Threshold % [Analyse; Sta],
F3.Threshold % [Analyse; Sta] en escalonamiento práctico (p.ej. 20%, 50% y
100%) en función de qué profundidades de defecto desea distinguir. Si no se
dispone de valores empíricos o normas, se recomienda utilizar tres defectos
comparativos de distinta profundidad y calibrar el equipo de modo que sus
señales respectivas sobrepasen en más los umbrales de amplitud para F1, F2 y
F3. Vuelva a corregir la sensibilidad si fuera necesario.
Ajustar el canal diferencial con evaluación de fase
Para el CIRCOGRAPH
de evaluación que la de vector. Esto será el caso si el nivel de ruido es elevado y
posiblemente incluso el ángulo de fase de la señal útil apenas se diferencia del de
la señal perturbadora.
Para los siguientes ajustes ha de seleccionarse por lo general el cana de
verificación 1 (Dif 1), ya que en especial la posterior calibración de las sondas se
refiere siempre a este canal.
Encender el accionamiento del cabezal rotativo.
Apagar la compensación de distancia: parámetro Channel [Clr; Sta]= off
6.430/2.815
haciendo clic sobre el botón SIGNAL en la barra de estado y
hasta
que
la
señal
es necesario en algunos casos emplear otras modalidades
del
defecto
F2.Threshold %
12.01.05
Manejo
[Analyse; Sta]
y
4-77
