6.7 Interfaces
6.7.1 Conexiones I/O
A cada bloque I/O le están asignadas 8 señales optodesacopladas digitales
(clemas de conexión A,B) y 1 señal analógica (clemas de conexión C,D).
Adicionalmente, cada hilera de clemas contiene un par de bornas atornillables
para 24 V de alimentación con tensión y dos pares con 0 V. Las
especificaciones de las correspondientes entradas y salidas, etc., se
desprenden de la fig. 41. La hilera de clemas atornillable completa de cada
bloque puede extraerse, sin tener que soltar los diferentes cables. Las
conexiones I/O establecen la unión a la línea de verificación. Estando incluidas
la maniobra del motor, el sistema de marcado, la unidad de clasificación, así
como el tren de rodillos. Las conexiones pueden unirse directamente a una PLC
(24V DC).

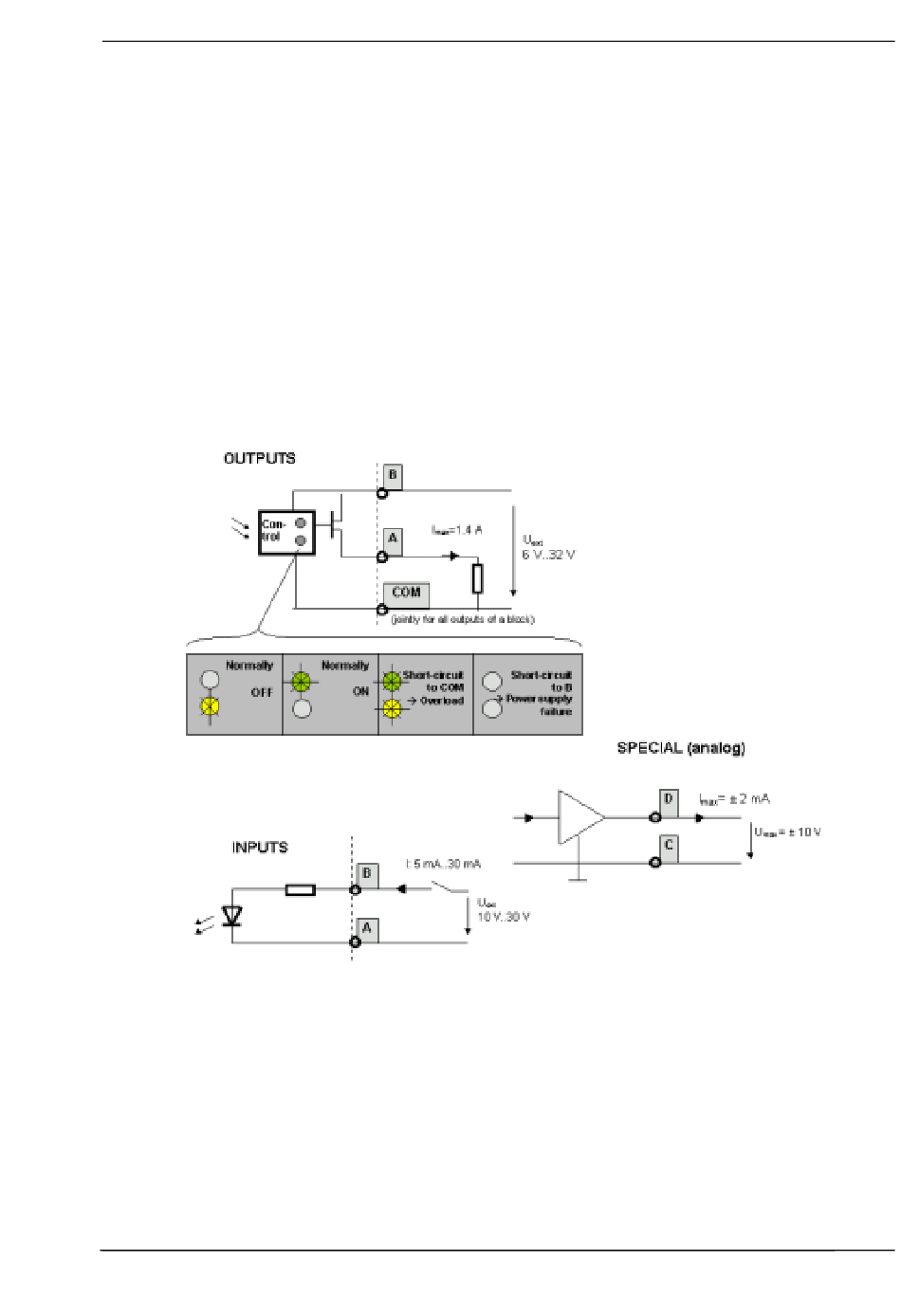

Fig. 41
Digital inputs/outputs and analog output
Las salidas digitales están dotadas de un relé semiconductor. Están a prueba
de cortocircuitos, son resistentes a excesos de temperatura, están protegidas
contra sobretensión e inversión de polaridad y permiten una conmutación libre
de rebotes. El estado respectivo de la salida es indicado mediante 2 LED's
(amarillo y verde) (véase fig. 41). Cada salida puede accionar una pistola de
marcar. El terminal COM es común para todas las salidas de un bloque I/O.
Las entradas digitales trabajan en una gama de tensiones comprendida entre
10..30V DC con antirebote. Cada conexión individual está separada
galvánicamente y exenta de potencial.
