NYOMATÉKSOKSZOROZÓ
FONTOS:
A többszörözési arány ami azt jelenti, ez azt jelenti, hogy a bemeneti nyo-
matékot a kimeneten szorozzuk meg a tényező (5 vagy 5,2) mint a többszöröző értékkel
(pl.: be 20Nm, ki 100Nm vagy be 20Nm, ki 104Nm).
FIGYELEM:
bad használni, tilos ütvecsavarbehúzóhoz és/vagy impulzusos kulcshoz használni.
FONTOS:
Ezeket az eszközöket szakemberek számára fejlesztették ki, éppen ezért kizárólag
megfelelelően képzett szakemberek használhatják fel. Minden, az előírttól eltérő felha-
sználás helytelen használatnak minősül. Minden esetben viseljünk
10
a nyomatéksokszorosítót kizárólag dinamometrikus kulccsal együtt sza-

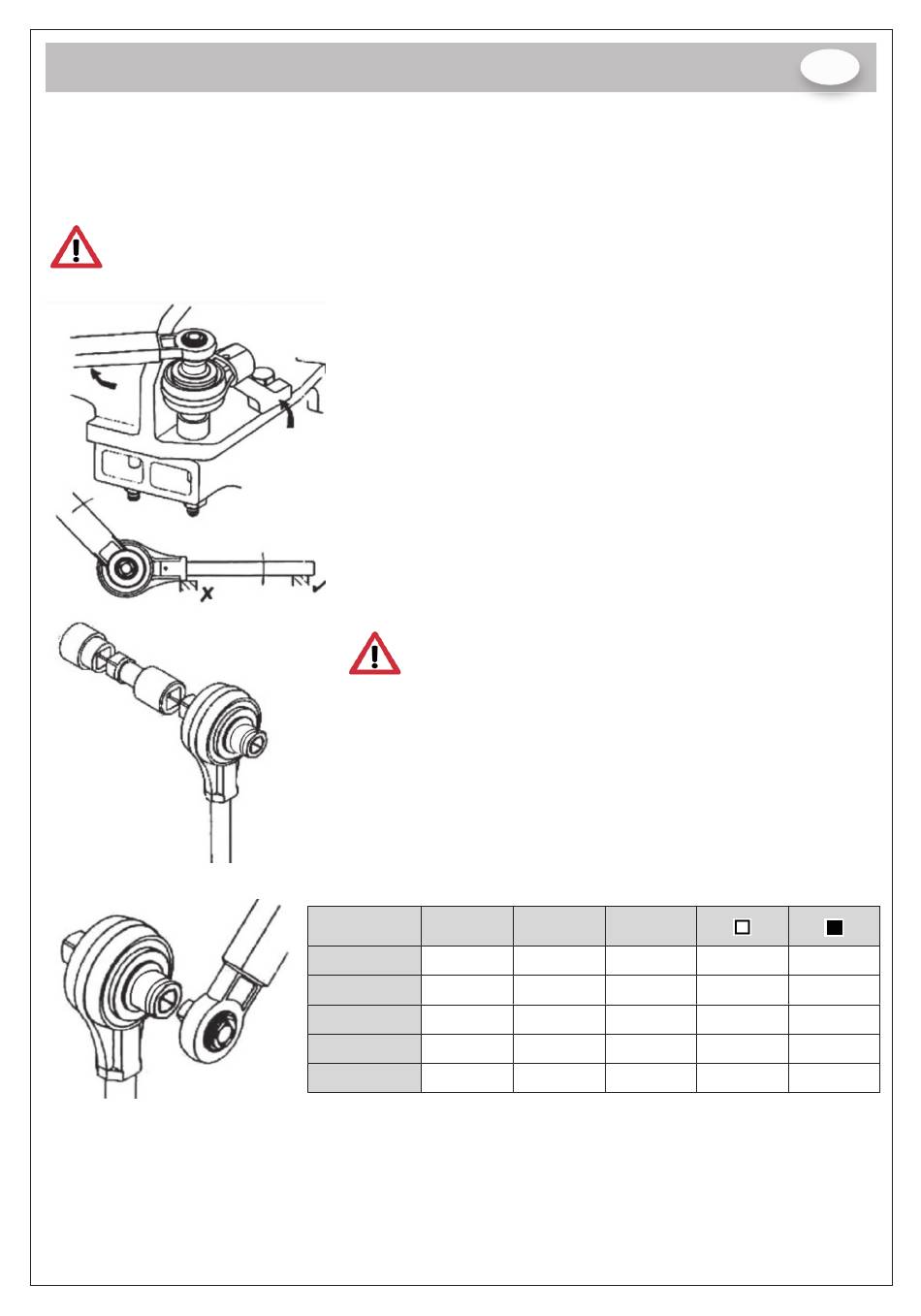

Állítsa be a nyomatékkulcsot a szükséges meghúzási
érték szerint, szereljük fel a tartólábat vagy az indítókart
a többszörözőre, és rögzítsük a megfelelő csavarral,
illetve ha szükséges rögzatsük a tájolót is. Helyezzük el
a többszörözőt a működtetni kívánt hatszögre, kézzel
forgassuk el, mindaddig, amíg a tartóláb vagy az indítókar
fel nem simul teljesen a falra/anyára stb.
Illesszük be a dinamome- trikus kulcs pozitív felét a
tájoló negatív részébe és végezzük el a kívánt nyomaték
meghúzást.
A belsőleg felgyűlt feszültséget le kell tölteni, ehhez a
sokszorosítóval ellentétesen kell elforgatni az eszközt, ez
a művelet kiemelt figyelmet kíván, csak így előzhetjük meg
a tárgyi és/vagy személyi sérüléseket.
FIGYELEM: tilos túllépni a MAX bemeneti értéket!.
A nyomaték meghúzáshoz használhatunk kézi vagy me-
chanikus tájolót, figyelembe véve az egyes tájolók esetén
felhasználható maximális nyomatékértéket, mindazonáltal
tanácsoljuk, hogy használjanak mechanikus tájolót.
Hosszabító használata esetén, tanácsoljuk, hogy a nyo-
maték meghúzás során figyeljünk arra, hogy a sokszo-
rosító tökéletesen illeszkedjen, valamint tanácsoljuk, hogy
250 mm feletti hosszabítót használjanak.
Beta
560/C2
560/C4+
561/1
562/1
562/2
Max out Max in
1300 Nm 260 Nm
2700 Nm 540 Nm
1000 Nm 200 Nm
1700 Nm 327 Nm
3400 Nm 564 Nm

:

5:1 1/2"
5:1 3/4"
5:1 1/2"
5,2:1 3/4"
5,2:1 3/4"
HU
3/4"
1"
3/4"
1"
1"
