4.1 Lectura de los datos analógicos de entrada
Programa de ejemplo
Manual de usuario de las expansiones analógicas de entrada del FP7
El tratamiento de la señal analógica se lleva a cabo en tres pasos:
1. Recepción de las señales de entrada
La expansión recibe la señal analógica de entrada desde un equipo ex-
terno con salida analógica, por ejemplo, un sensor láser o un sensor de
presión.
2. Conversión analógica-digital
Los valores analógicos de entrada se convierten automáticamente a va-
lores digitales de salida de forma secuencial.
3. Almacenamiento de los valores digitales
Es necesario un programa de usuario para leer los valores digitales
después de la conversión (WX).

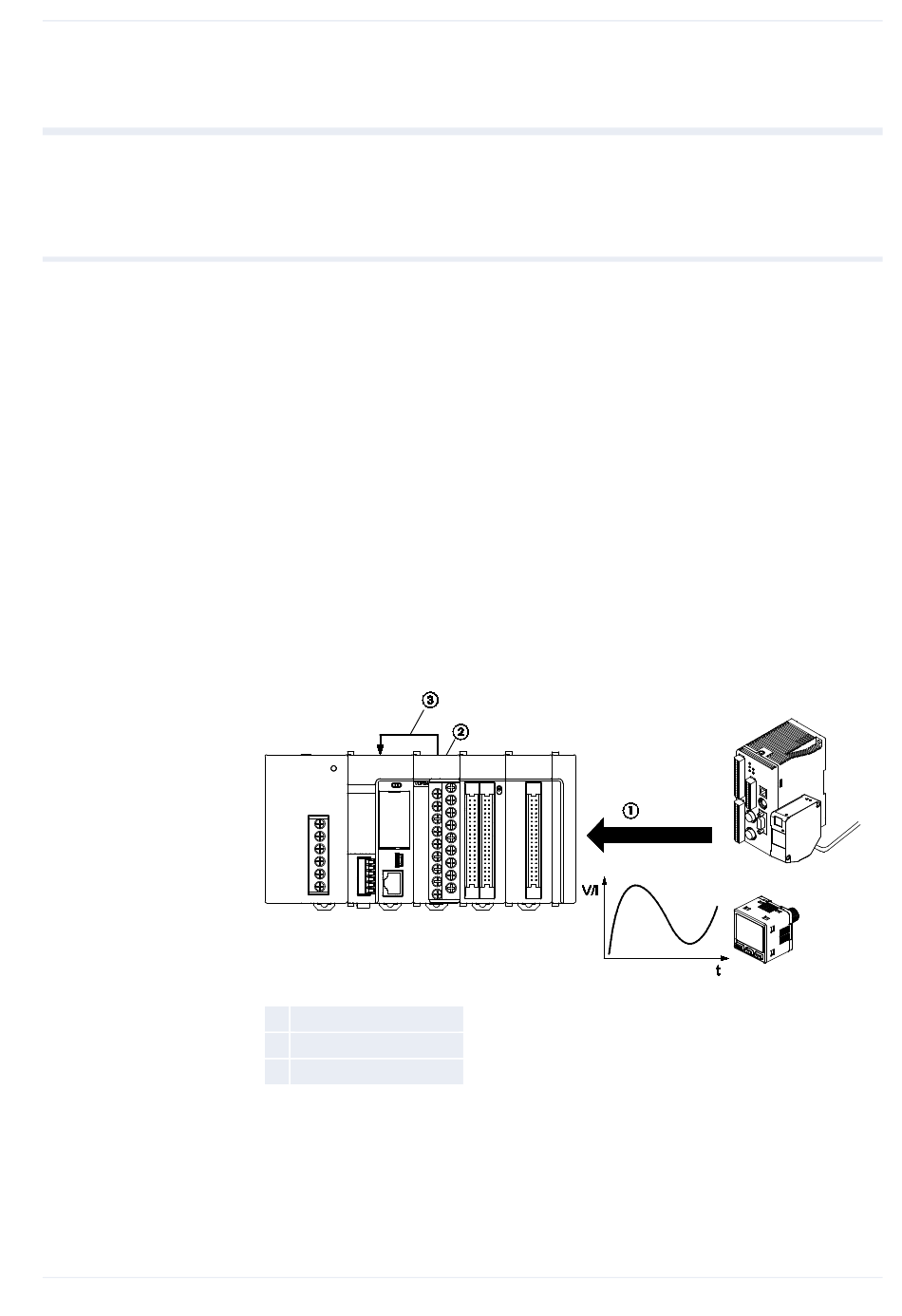

Q Señal analógica
W Conversión A/D
E Valor digital de salida
Los valores digitales después de la conversión se almacenan en las áreas
de memoria de la CPU: DIXWX0, DIXWX2, DIXWX4, y DIXWX6. Se leen y
se almacenan en cuatro variables diferentes, una para cada canal.
