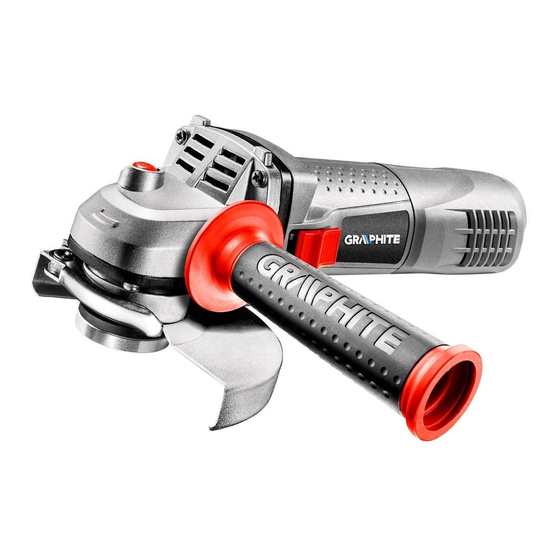

GRAPHITE 59G063 Instrucciones De Uso
Tabla de contenido
Idiomas disponibles
Idiomas disponibles
Enlaces rápidos
SZLIFIERKA KĄTOWA
ANGLE GRINDER
WINKELSCHLEIFER
МАШИНА ШЛИФОВАЛЬНАЯ УГЛОВАЯ
ШЛІФМАШИНКА КУТОВА
SAROKCSISZOLÓ
MASINA DE SLEFUIT UNGHIULARA
ÚHLOVÁ BRUSKA
UHLOVÁ BRÚSKA
KOTNI BRUSILNIK
KAMPINIS ŠLIFUOKLIS
LEŅĶA SLĪPMAŠĪNA
NURKLIHVIJA
59G063
ЪГЛОШЛАЙФ
ΓΩΝΙΑΚΟ ΤΡΙΒΕΙΟ
UGAONA BRUSILICA
KUTNA BRUSILICA
AMOLADORA ANGULAR
ES
SMERIGLIATRICE ANGOLARE
HAAKSE SLIJPER
NL
Tabla de contenido
Manuales relacionados para GRAPHITE 59G063
Resumen de contenidos para GRAPHITE 59G063
- Página 3 INSTRUKCJA OBSŁUGI ......6 INSTRUCTION MANUAL ......17 BETRIEBSANLEITUNG .
-
Página 157: Traducción Del Manual Original
TRADUCCIÓN DEL MANUAL ORIGINAL AMOLADORA ANGULAR 59G063 ATENCIÓN: ANTES DE USAR ESTA HERRAMIENTA ELÉCTRICA ES NECESARIO LEER LAS INSTRUCCIONES Y GUARDARLAS PARA LAS FUTURAS CONSULTAS. NORMAS DE SEGURIDAD DETALLADAS AMOLADORA ANGULAR, ADVERTENCIAS DE SEGURIDAD Instrucciones de seguridad para amolar, lijar con el papel de lija, trabajar con cepillos de alambre y realizar corte abrasivo. - Página 158 • El cable de alimentación debe estar alejado de los útiles en rotación. En caso de pérdida de control, el cable de red puede ser cortado o atrapado, y toda la mano o el brazo pueden entrar en contacto con las piezas en rotación de la herramienta.
- Página 159 • Nunca se debe lijar con la superficie lateral de la rueda amoladora de corte. Las ruedas amoladoras de corte están diseñadas para eliminar el material con el borde del disco. Las fuerzas laterales sobre las ruedas pueden romperlas. • Para cada rueda amoladora debe utilizar siempre bridas de ajuste de forma y tamaño correctos. Las bridas adecuadas apoyan la rueda y por lo tanto reducen el riesgo de su rotura.
- Página 160 • Para las herramientas adaptadas para el montaje de las muelas con orificio roscado, compruebe que la longitud de la rosca de la muela es adecuado para la longitud de la rosca del husillo. • Asegure la pieza trabajada. Es más seguro fijar la pieza trabajada en un dispositivo de fijación o tornillo de banco que sujetarla en la mano.
-
Página 161: Preparación Para Trabajar
DESCRIPCIÓN DE LAS PÁGINAS GRÁFICAS La lista de componentes se refiere a las piezas del dispositivo mostradas en la imagen al inicio de la instrucción. 1. Bloqueo de husillo 2. Interruptor 3. Empuñadura adicional 4. Tapa de la rueda 5. Brida exterior 6. - Página 162 INSTALACIÓN DE DISCOS En el caso de muelas o discos de corte con un espesor de menos de 3 mm, la tuerca de la brida exterior (5) debe ser atornillada desde el lado de la superficie plana del disco (imagen B). •...
-
Página 163: Uso Y Mantenimiento
El dispositivo tiene un interruptor con protección de mínima tensión, lo que significa que si se produce una pérdida momentánea de tensión en la red o se conecta a una toma de corriente con el interruptor en „on”, el dispositivo no se iniciará. En este caso, debe devolver el interruptor a la posición „off”... -
Página 164: Parametros Técnicos
MANTENIMIENTO Y ALMACENAJE • Se recomienda limpiar la herramienta después de cada uso. • Para limpiar nunca utilice agua, ni otros líquidos. • La herramienta debe limpiarse con un trapo seco o con chorro de aire comprimido a baja presión. •... -
Página 165: Protección Medioambiental
exposición total a la vibración puede ser mucho menor. Introduzca las medidas de seguridad adicionales para proteger al usuario de los efectos de la vibración, por ejemplo: mantenga la herramienta y los útiles, garantice temperatura adecuada de las manos, organice el trabajo de forma adecuada.
