4 Sähköliitännät
VAROITUS – sähkövirrasta aiheutuvat vaarat!
Sähköasennuksen yhteydessä on huomioitava vastaavat määräykset. Liitä ainoastaan
jännitteettömässä tilassa!
Koska lähettimellä ei ole mitään poiskytkentäelementtiä, on laitteistonpuoleisesti huolehdittava
ylivirtasuojalaitteistoista, ukkossuojauksesta tai verkosta erotusmahdollisuuksista.
Energiasyöttö ja signaali ohjataan samaan johtimeen ja ne ovat rakennettava SELV- tai PELV-
virtapiirinä normin (vakioversio) mukaan. Ex-versiossa on noudatettava Ex-normin mukaisia
sääntöjä.
On tarkastettava, vastaako olemassaoleva energiansyöttö tyyppikilvessä olevia tietoja.
4.1

Johdinmateriaali

• Kaapelin maksimiulkohalkaisija: 12 mm (0,47 inch)
• Johtimen maksimihalkaisija: 2,5 mm
4.1.1

Johdinpituus ja asennus

Johdinpituus kaapeliruuviliitoksen sisääntulosta liitäntänapoihin saakka on 190 mm. Tästä
kaapelivaipan pituudesta on kuorittava 140 mm.

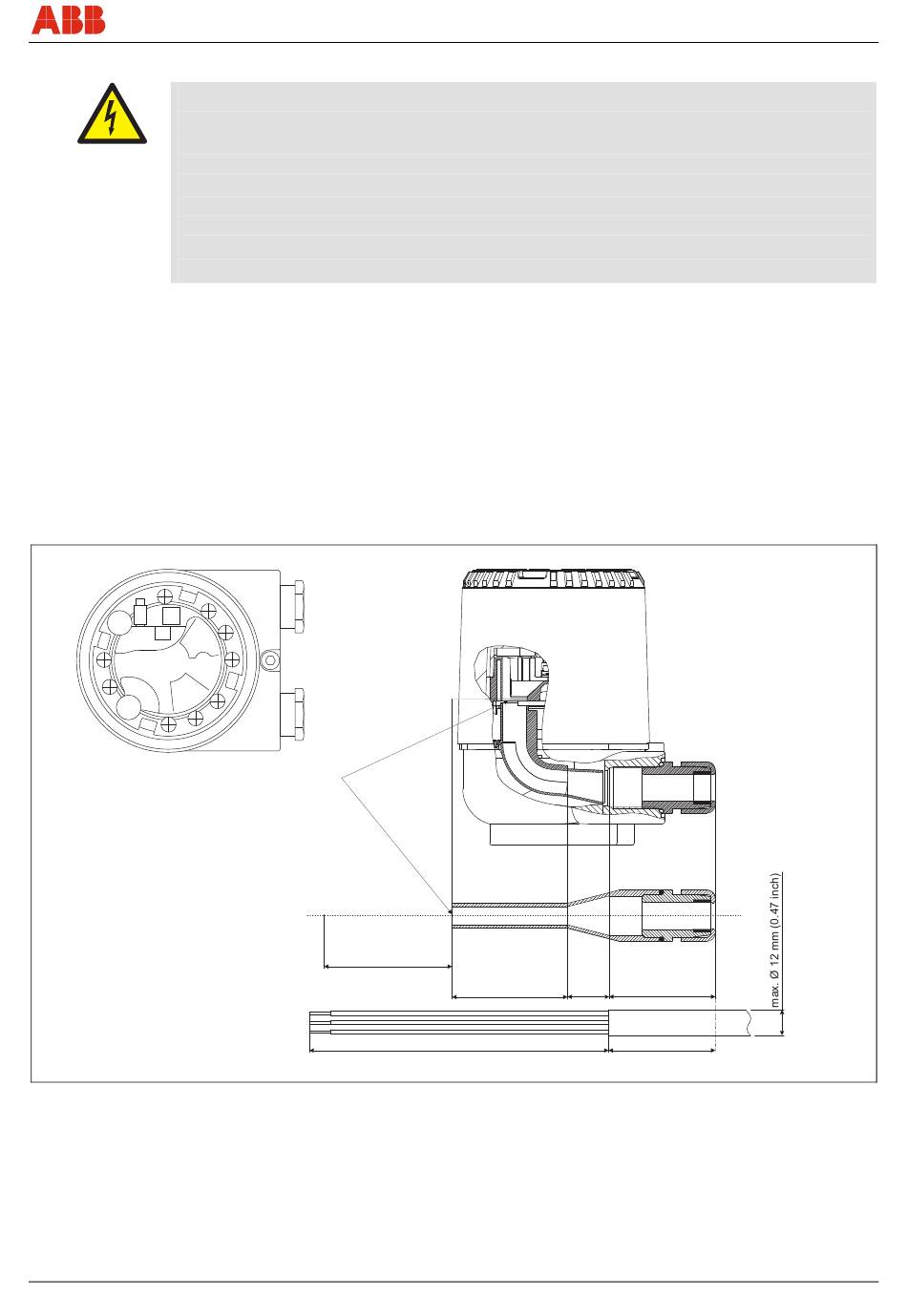

Kuva 5
1 Kaapelikanavan pää
CI/TTF300-X1
2
(AWG 14)
1
Ø 8,5 mm
70 mm (2.76 inch)
(0.33 inch)
54 mm (2.13 inch)
~140 mm (5.51 inch)
TTF300
Ø 12 mm
(0.47 inch)
20 mm
(0.79 in.) 50 mm (1.97 inch)
50 mm (1.97 inch)
Sähköliitännät
A00271
FI - 13
