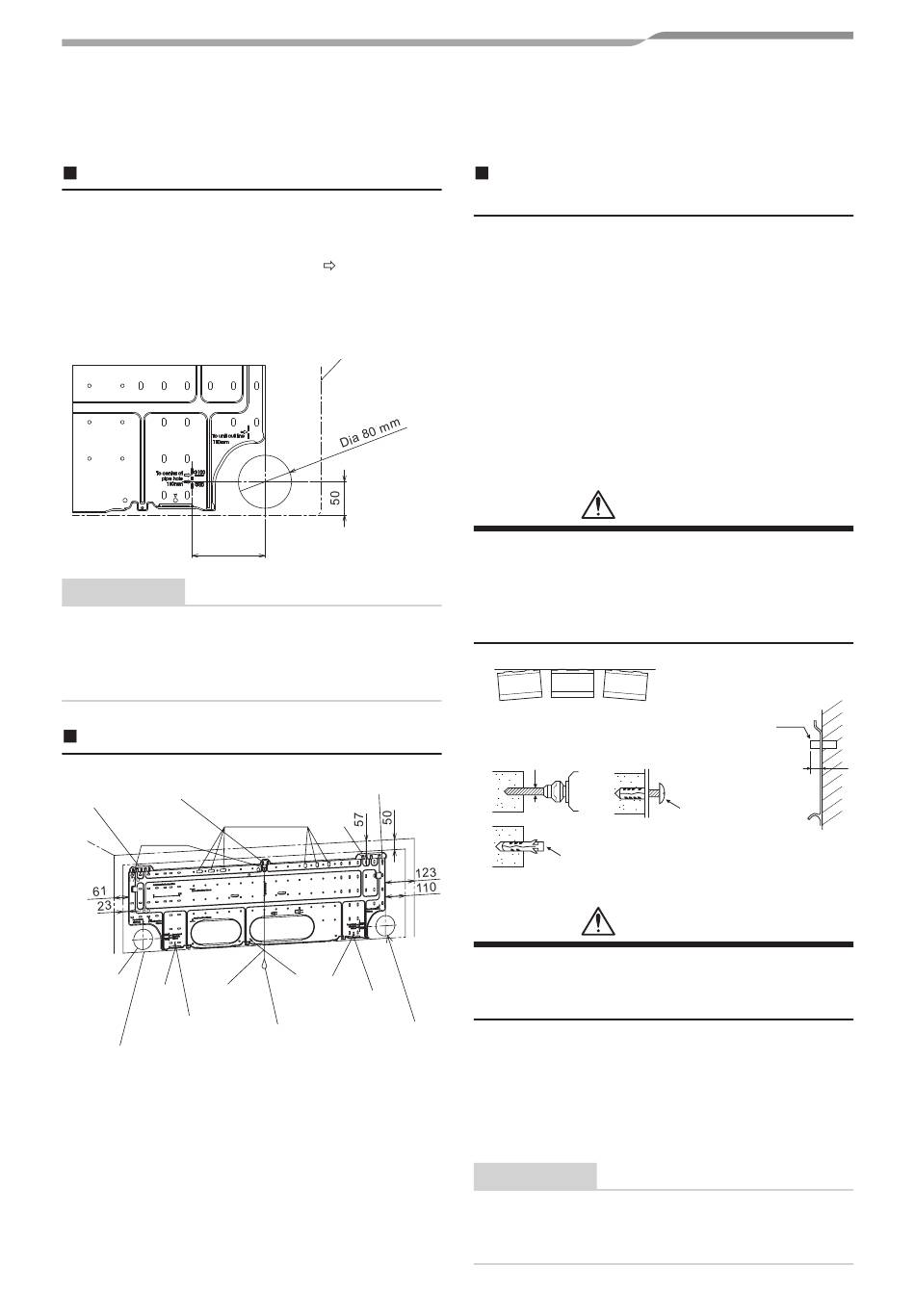

SKÆRING AF ET HUL OG
MONTERINGSINSTALLATIONSPLADE
Skæring af et hul
Hvis kølemiddelrørene installeres fra bagsiden:
1
Bestem hulpositionen for rørføringen
ved 110 mm fra pilemærket ( ) på
installationspladen og bor et hul ved
en lille nedadgående hældning mod
udendørssiden.
110 mm
BEMÆRK
• Når du borer i en væg, som indeholder
en metalliste, en trådliste eller en
metalplade, skal du sørge for at anvende en
rørhulskantring, som sælges separat.
Montering af installationspladen
Krog
Installationsplade
Forankrings-
bolthuller
Monteringsskrue
Rørhul
Krog
Gevind
Monteringsskrue
Indendørsenhed
Enhedsomrids
Monteringsskrue
Krog
Monteringsskrue
Krog
Rørhul
Vægt
Hvis installationspladen
monteres direkte på væggen
1. Fastgør installationspladen godt på
væggen ved at skrue den fast i de øverste
og nederste dele, så indendørsenheden
sidder på plads.
2. For at montere installationspladen på
en betonvæg med forankringsbolte, skal
man anvende forankringsbolthullerne som
illustreret på ovenstående illustration.
3. Monter installationspladen horisontalt på
væggen.
Når man monterer installationspladen med
en monteringsskrue, må man ikke anvende
forankringsbolthullet.
Dette kan bevirke, at enheden falder ned og
resultere i tilskadekomst og materiel skade.
IKKE OK IKKE
KORREKT KORREKT
5 mm dia. hul
Klemmeanker
(lokale dele)
Forsømmelse af at installere enheden
ordentligt kan resultere i tilskadekomst og
materiel skade, hvis enheden falder ned.
• Hvis væggene er af blokke, mursten, beton eller
en lignende type, skal der laves 5 mm dia. huller
i væggen.
• Sæt klemmeankre ind for passende
monteringsskruer.
BEMÆRK
• Fastgør fire hjørner og de nederste dele af
installationspladen med 6 monteringsskruer
for at montere den.
‒ 16 ‒
Installationsvejledning
FORSIGTIG
Forankringsbolt
Fremspring
15 mm eller
derunder
Monteringsskrue
4 mm × 25R
FORSIGTIG
