Καλωδίωση μεταξύ εσωτερικής και εξωτερικής μονάδας
1

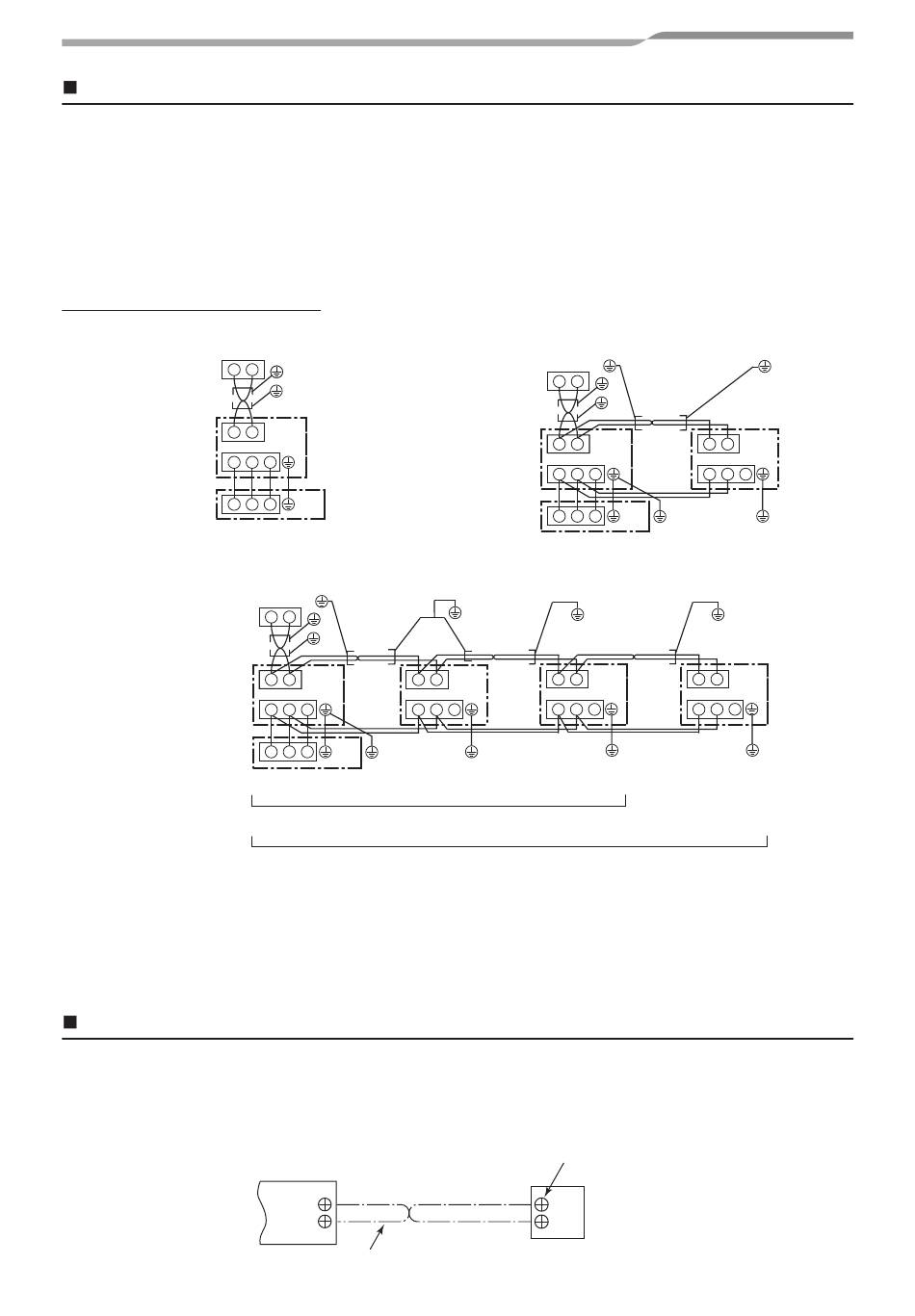

Το παρακάτω σχήμα δείχνει τις συνδέσεις καλωδίωσης μεταξύ της εσωτερικής και εξωτερικής
μονάδας και μεταξύ της εσωτερικής μονάδας και του τηλεχειριστηρίου. Για τα καλώδια που
υποδεικνύονται με τις διακεκομμένες γραμμές ή τις γραμμές με παύλες-τελείες η προμήθεια
γίνεται από την τοπική αγορά.
2
Ανατρέξτε στα σχεδιαγράμματα καλωδίωσης της εσωτερικής και της εξωτερικής μονάδας.
3
Η τροφοδοσία της εσωτερικής μονάδας με ρεύμα γίνεται από την εξωτερική μονάδα.
Σχεδιάνοαυυα καλωδίωσης
q Απλό σύστημα
Τηλεχειριστήριο
Καλωδίωση τηλεχειριστηρίου
A B
Εσωτερική πλευρά
1
Καλώδια διασύνδεσης
συστή ματος
1
Εξωτερική πλευρά
Τροφοδοσία ρεύματος
q Τριπλό και διπλό δίδυμο σύστημα ταυτόχρονης λειτουργίας
Τηλεχειριστήριο
Καλωδίωση
τηλεχειριστηρίου
Εσωτερική πλευρά
Καλώδια
διασύνδεσης συστή
ματος
Εξωτερική πλευρά
* Χρησιμοποιήστε διπολικό θωρακισμένο καλώδιο (MVVS 0,5 έως 2,0 mm² ή περισσότερο) για την
καλωδίωση του τηλεχειριστηρίου σε δίδυμο, σε τριπλό και σε διπλό δίδυμο σύστημα ταυτόχρονης
λειτουργίας προς αποφυγή προβλημάτων θορύβου. Φροντίστε να συνδέσετε αμφότερα τα άκρα του
θωρακισμένου καλωδίου σε καλώδια γείωσης.
* Συνδέστε καλώδια γείωσης για κάθε εσωτερική μονάδα στο δίδυμο, στο τριπλό και στο διπλό δίδυμο
σύστημα ταυτόχρονης λειτουργίας.
Ενσύρματο τηλεχειριστήριο
• Επειδή το καλώδιο του τηλεχειριστηρίου δεν έχει πολικότητα, δεν υπάρχει πρόβλημα αν οι συνδέσεις
με τις πλακέτες ακροδεκτών της εσωτερικής μονάδάς Α και Β αντιστραφουν.
q Διάγραμμα καλωδίωσης
Πλακέτα ακροδεκτών για την
καλωδίωση του τηλεχειριστηρίου
στην εσωτερική μοναδα
q Δίδυμο σύστημα ταυτόχρονης λειτουργίας
Τηλεχειριστήριο
Καλωδίωση τηλεχειριστηρίου
Εσωτερική πλευρά
2 3
Καλώδια διασύνδεσης συστή
ματος
2 3
Εξωτερική πλευρά
Καλωδίωση
τηλεχειριστήριο
ανάμεσα σε
συσκευές
A B A B
Εσωτερική
πλευρά
1 2 3 1
Καλωδίωση
1 2 3
εσωτερικής
τροφοδοσίας
Τροφοδοσία ρεύματος
μεταξύ μονάδων
Τριπλό
A
B
Καλώδιο ενσύρματου τηλεχειριστηρίου
(Διατίθεται στην τοπική αγορα)
A B
1 2 3
1 2 3
Τροφοδοσία ρεύματος
Καλωδίωση Καλωδίωση
τηλεχειριστήριο τηλεχειριστήριο
ανάμεσα σε ανάμεσα σε
συσκευές συσκευές
A B
Εσωτερική
πλευρά
2 3 1 2 3
Καλωδίωση
εσωτερικής
τροφοδοσίας
μεταξύ μονάδων
Διπλό δίδυμο
Πλακέτα ακροδεκτών
A Μονάδα ενσύρματου
τηλεχειριστηρίου
B
‒ 26 ‒
Εγχειρίδιο εγκατάστασης
Καλωδίωση
τηλεχειριστήριο
ανάμεσα σε
συσκευές
A B
Εσωτερική
πλευρά
1 2 3
Καλωδίωση
εσωτερικής
τροφοδοσίας
μεταξύ μονάδων
A B
Εσωτερική
πλευρά
1 2 3
Καλωδίωση
εσωτερικής
τροφοδοσίας
μεταξύ μονάδων
