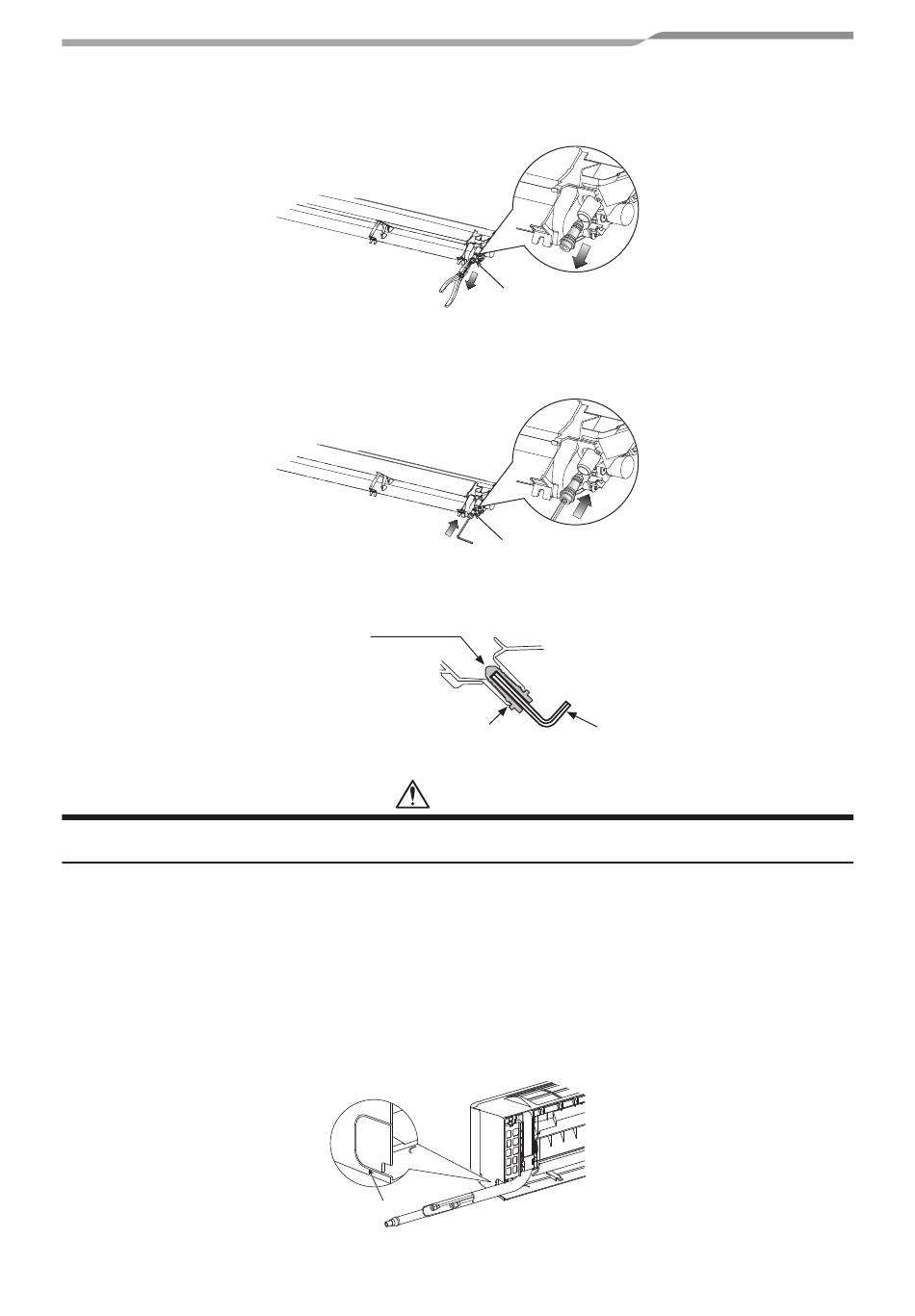

Drenaj başlığını sökme
Drenaj başlığını iğne uçlu penseyle tutun ve dışarıya çekin.
Drenaj başlığını takma
1) Altıgen anahtarı (çap 4 mm) orta başa yerleştirin.
2) Drenaj başlığını iyice yerleştirin.
Drenaj başlığını yerleştirirken
yağlayıcı (soğutucu makine yağı)
uygulamayın. Bunun uygulanması
bozulmaya ve başlıktan sızıntıya
yol açar.
Drenaj hortumunu ve drenaj başlığını iyice yerleştirin, aksi taktirde su sızabilir.
Drenaj hortumunu sökme
1) Ön paneli sökün.
2) Drenaj hortumunun vidalarını sökün.
3) Drenaj hortumunu dışarıya çekin.
q Sol veya sağ boru tesisatı durumunda
• Ön panelinin yarıklarını bir bıçak veya işaretleme pimiyle çentikledikten sonra bunları bir kıskaç veya
benzeri bir aletle kesin.
Tahliye kapağı
Tahliye kapağı
Boşluksuz
DİKKAT
Drenaj hortumunu takma
1) Drenaj hortumunu yerleştirin.
2) Drenaj hortumunu iç üniteye vidalayın.
3) Ön paneli takın.
Yarık
‒ 18 ‒
Kurulum kılavuzu
Bir altıgen anahtarı
yerleştirin (4 mm)
18-TR
