Botones del módulo «Next Transition»
Siga los pasos descritos a continuación para mostrar u ocultar los distintos elementos superpuestos
en la señal mediante los botones de este módulo:
1 Seleccione los elementos que desea vincular a la transición mediante los botones BKGD,
KEY 1, KEY 2, KEY 3
2 Compruebe la imagen en el monitor de anticipos para saber exactamente cómo se verá
una vez realizada la transición.
3 Oprima los botones
A continuación proporcionamos algunos ejemplos para ilustrar las diferentes formas de mostrar u
ocultar varios elementos superpuestos en la señal principal. En estos ejemplos, el botón
asociado al logotipo LIVE, situado en la parte superior izquierda de la pantalla, y el botón
otro logotipo en la parte inferior derecha.

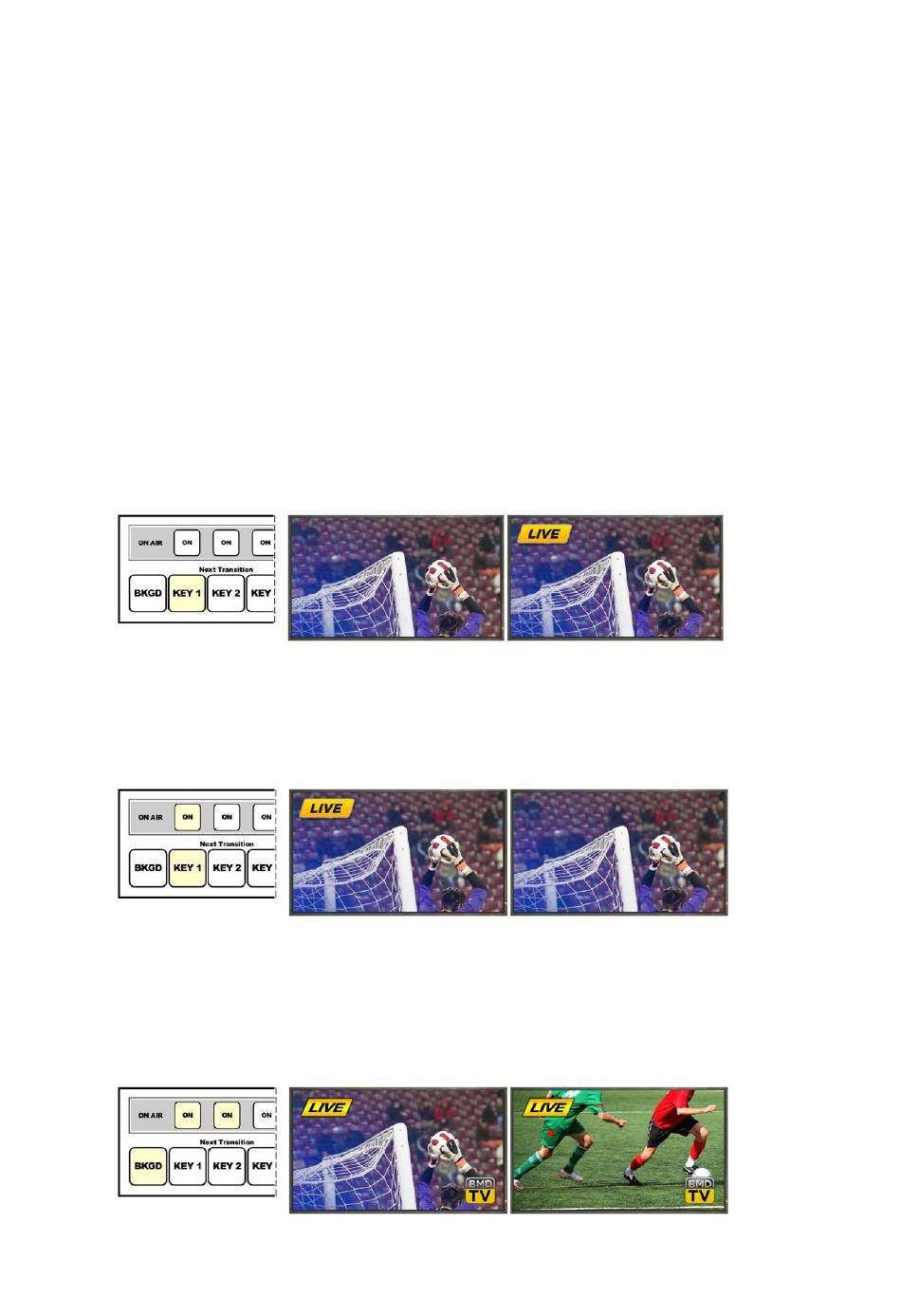

Ejemplo 1:
En este ejemplo, ninguno de los logotipos superpuestos se encuentra al aire. En el módulo
Transition se ha oprimido el botón
la señal principal al realizar la siguiente transición.
Botones del panel antes de la
transición
Ejemplo 2:
En este ejemplo, el elemento superpuesto asociado al botón KEY 1 está al aire. En el módulo
Transition, se ha oprimido el botón
(OFF) en la señal principal al realizar la siguiente transición.
Botones del panel antes de la
transición
Ejemplo 3:
En este ejemplo, los elementos asociados a los botones
está encendido, lo cual indica que se ha seleccionado la imagen de fondo para la transición
siguiente. Al realizarla, dicha imagen cambiará, mientras que los elementos permanecerán
en pantalla.
Botones del panel antes de la
transición
o KEY 4.
CUT o AUTO, o utilice la palanca manual para realizar la transición.
KEY 1, por lo cual el logotipo asociado a este será visible (ON) en
Imagen antes de la transición
KEY 1, por lo cual el logotipo asociado a este desaparecerá
Imagen antes de la transición
Imagen antes de la transición
Imagen luego de la transición
Imagen luego de la transición
KEY 1 y KEY 2 están al aire. El botón
Imagen luego de la transición
Composición de imágenes
KEY 1 está
KEY 2 a
Next
Next
BKGD
