10.2 Ajuste del tope delantero - Espiga ajustable

Las instrucciones de esta sección están dirigidas exclusivamente al profesional sanitario.

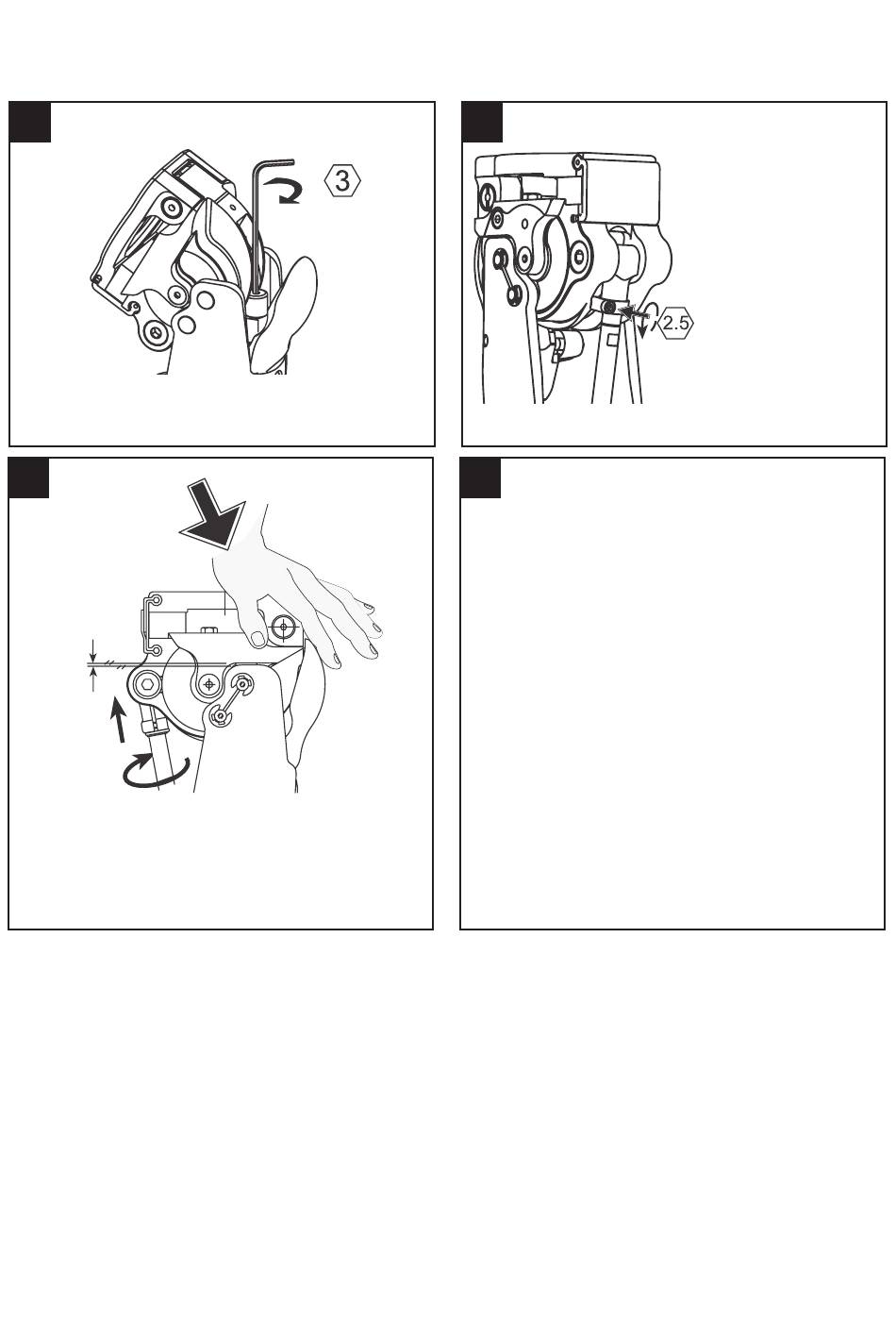

1
Apretar del todo el tope delantero.
3
Ejercer una ligera carga de extensión sobre
la rodilla y aflojar gradualmente la varilla del
pistón (alargando el cilindro) hasta que el
borde del chasis quede paralelo con la parte
superior de la espinilla.
Ajuste del tope delantero - Prótesis inteligente no ajustable
(montada en los modelos SmartIP antiguos).
No es necesario realizar ningún ajuste cuando se utilizan estos cilindros. Necesitan que el tope
delantero esté apretado del todo como se muestra en la fase 1.
2
4
Nota... Las almohadillas de tope
montadas en el chasis y en la placa lateral
son necesarias para soportar la carga
mediolateral. NO es necesario el contacto
simultáneo entre los topes y la espinilla.
Retirar el tornillo de retención de la
espiga, aplicar LOCTITE 222 a la rosca,
volver a montar y apretar.
*LA LÍNEA DE REFERENCIA DE LA
VARILLA DEL PISTÓN NO DEBE
RESULTAR VISIBLE POR DEBAJO DE LA
ESPIGA BAJO NINGÚN CONCEPTO.
102
Aflojar el tornillo
de retención de
la espiga. Dar la
vuelta a la varilla
del pistón para ver
la rosca y aplicar
Loctite 222. Volver
a montar y apretar
del todo la varilla
del pistón. Ahora
el chasis debería
estar ligeramente
flexionado.
