Attacco messa a terra funzionale
8

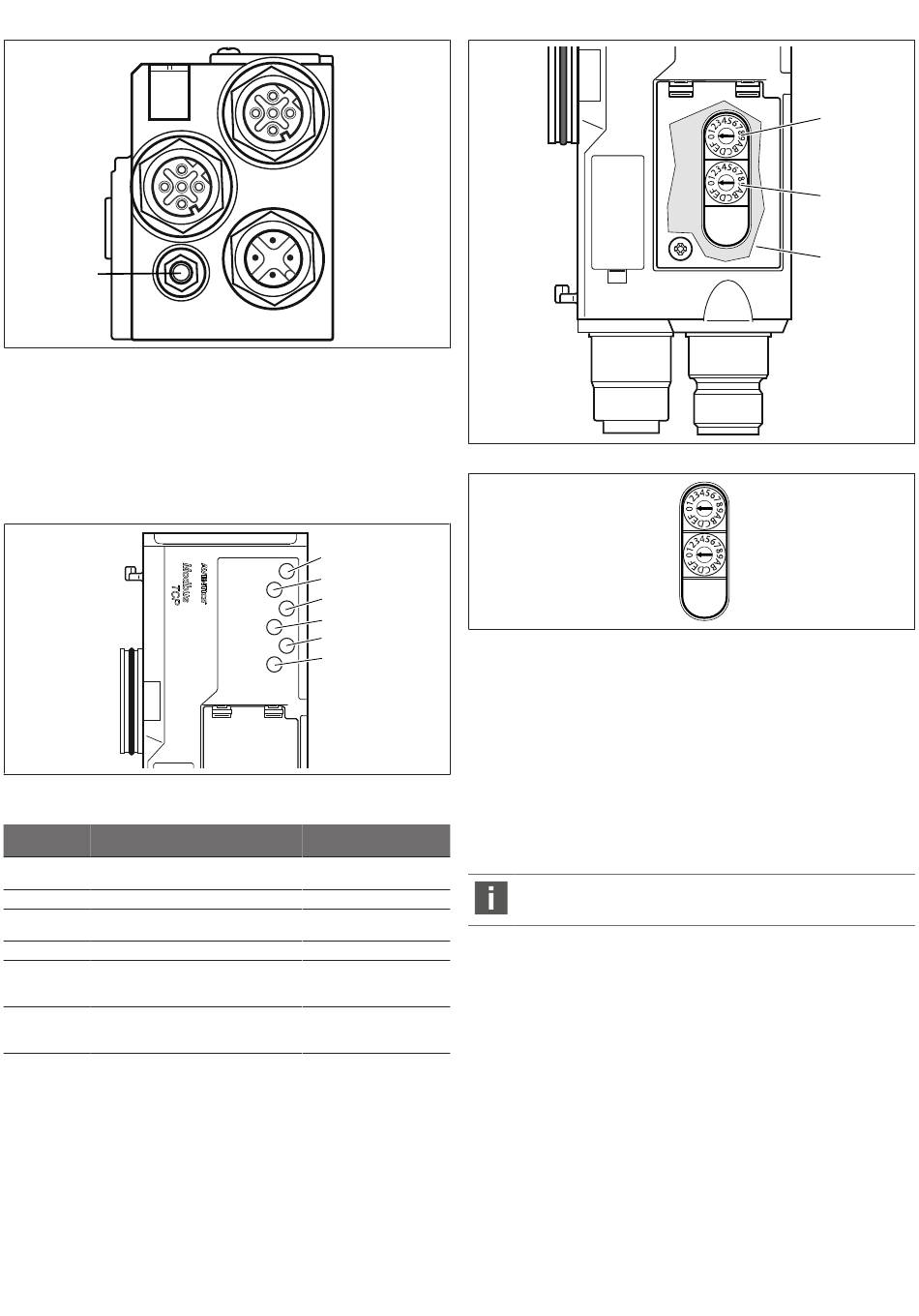

Fig. 6: Attacco FE
Per disperdere disturbi EMC, collegare l'attacco FE (8) sull'accoppiatore bus
u
ad una messa a terra funzionale tramite una conduttura a bassa impedenza.
La sezione cavo deve essere posata in base all'applicazione.

4.1.2 LED

L'accoppiatore bus dispone di 6 LED.
Le funzioni dei LED sono descritte nella tabella seguente. Una descrizione detta-
gliata dei LED è riportata al capitolo
Fig. 7: Significato dei LED
Tab. 6: Significato dei LED nel funzionamento normale
Definizione Funzione
UL (14) Sorveglianza dell'alimentazione di tensio-
ne dell'elettronica
UA (15) Sorveglianza della tensione attuatori
MOD (16) Sorveglianza delle segnalazioni diagnosti-
che di tutti i moduli
NET (17) Monitoraggio timeout rete
L/A 1 (18) Collegamento con l'apparecchio Modbus
tramite attacco bus di campo X7E1
L/A 2 (19) Collegamento con l'apparecchio Modbus
tramite attacco bus di campo X7E2
AVENTICS™ Modbus TCP | R412028202-BAL-001-AC | Italiano
X7E1
X7E2
X1S
g 11. Diagnosi LED sull'accoppiatore
14
UL
15
UA
16
MOD
17
NET
18
L/A 1
19
L/A 2
Stato LED in funzionamento
normale
Si illumina in verde
Si illumina in verde
Si illumina in verde
Si illumina in verde
Si illumina in verde e contem-
poraneamente lampeggia ve-
locemente in giallo
Si illumina in verde e contem-
poraneamente lampeggia ve-
locemente in giallo

4.1.3 Selettori indirizzo

Fig. 8: Posizione dei selettori indirizzo S1 e S2
bus.
Fig. 9: Manopola S1 e S2
Le due manopole S1 e S2 per l'assegnazione manuale dell'indirizzo IP del sistema
valvole si trovano sotto la finestrella di controllo (3).
• Selettore S1: sul selettore S1 viene impostato il nibble più alto dell'ultimo
blocco dell'indirizzo IP. Il selettore S1 riporta la dicitura da 0 a F nel sistema
esadecimale.
• Selettore S2: sul selettore S2 viene impostato il nibble più basso dell'ultimo
blocco dell'indirizzo IP. Il selettore S2 riporta la dicitura da 0 a F nel sistema
esadecimale.
Una descrizione dettagliata dell'indirizzamento è riportata al capitolo
postazioni sull'accoppiatore

4.2 Driver valvole

La descrizione dei driver valvole è riportata al capitolo
valvole.
5 Configurazione PLC del sistema valvole AV
Affinché l'accoppiatore bus possa scambiare correttamente i dati del sistema val-
vole modulare con il PLC, è necessario che il PLC conosca la lunghezza dei dati in
ingresso e in uscita del sistema valvole. Con l'ausilio del software di configurazio-
ne del sistema di programmazione PLC è quindi necessario riprodurre nel PLC la
disposizione reale dei componenti elettrici all'interno di un sistema valvole. Que-
sto procedimento viene definito configurazione PLC.
Per la configurazione PLC possono essere impiegati programmi di configurazione
di diversi produttori. Nei paragrafi seguenti viene quindi descritta solo la proce-
dura principale per la configurazione PLC.
S1
S2
S1
S2
bus.
S1
S2
3
g 9. Preim-
g 12.1 Sistema
