20 Capítulo 5 Instalación mecánica
Hay un adaptador de placa de montaje para el soporte de montaje universal disponible como opción para adaptar la
instalación a los postes de mayor diámetro.
Las entradas de cable de Searchline Excel Plus y Searchline Excel Edge son 2 x M25 o 2 x ¾" NPT, dependiendo de la versión.
El diseño de dos compartimentos significa que el módulo electrónico de detección y el compartimento de cableado están
separados. No hay interruptores de configuración dentro de la electrónica.
En el compartimento del cableado hay dos conectores enchufables. Los conectores están dotados de retención mecánica.
5.4 Piezas principales
3

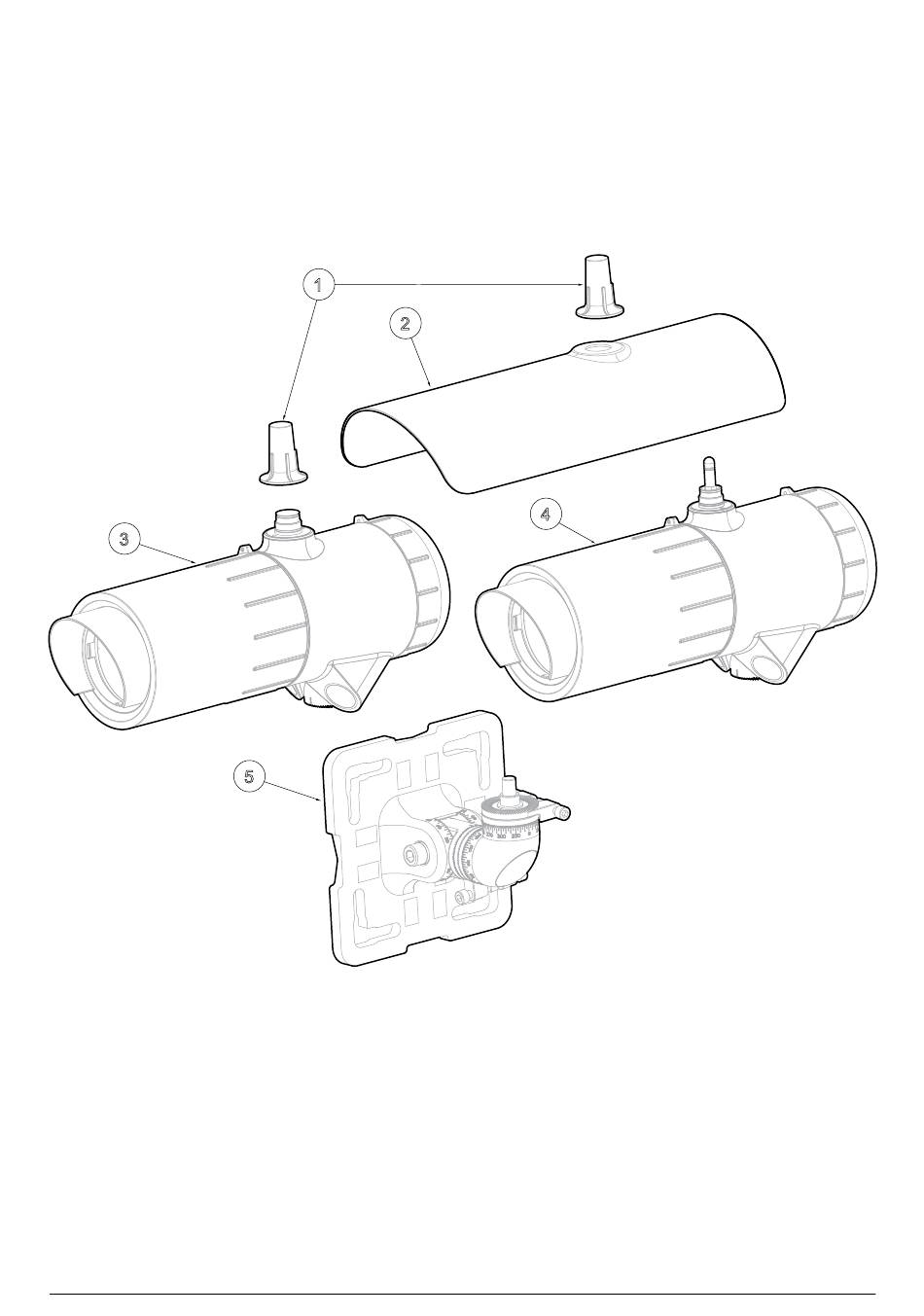

Figura 6. Vista general de Searchline Excel
LEYENDA:
1. Tapa de la antena
2. Parasol
3. Transmisor Searchline Excel Plus / Searchline Excel Edge
4. Receptor Searchline Excel Plus / Searchline Excel Edge
5. Soporte de montaje universal
1
2
5
Searchline Excel™ Plus / Searchline Excel™ Edge – Manual Técnico
4
Plus y Searchline Excel Edge
