Posición Descripción; Figura 8. Vista De Detalle Del Soporte De Montaje Universal - Honeywell SEARCHLINE EXCEL PLUS Manual Tecnico

22 Capítulo 5 Instalación mecánica
Par de apriete
6
7
3
12
11
13
11
LEYENDA:
Posición Descripción
1 Brida del soporte de montaje universal
2 Adaptador de placa de montaje para brida del
soporte de montaje universal
3 Pivote vertical
4 Pivote horizontal
5 Anillo de ajuste de precisión vertical
6 Anillo de ajuste de precisión horizontal
7 Tornillo de cabeza hueca M6x22
8 Inserto con llave
9 Arandela cónica
10 Perno M10x25
11 Perno cautivo M10x40
12 Arandela de seguridad Nord M10
13 Placa de tapa de perno
10
30 Nm
7
5
12

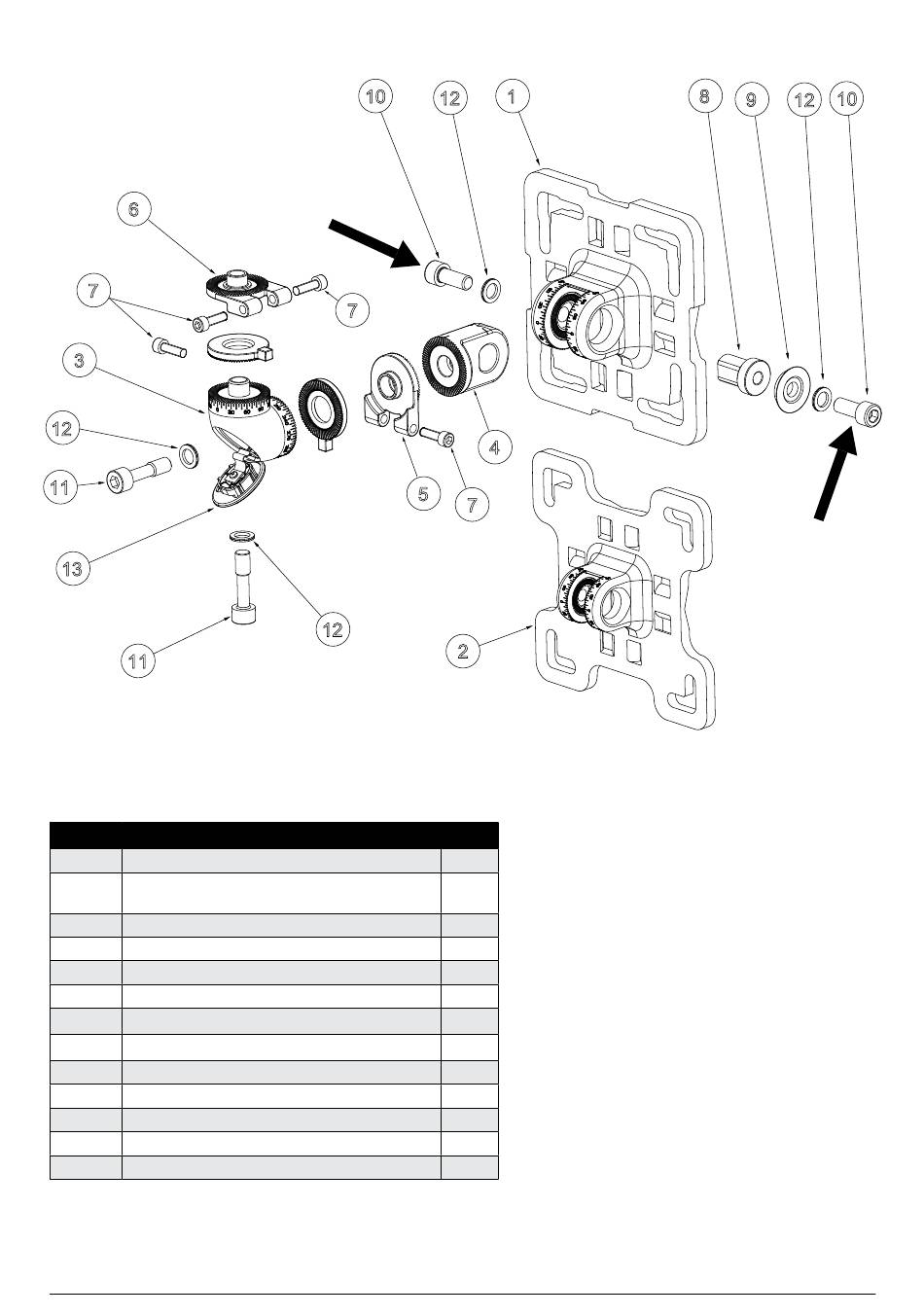

Figura 8. Vista de detalle del soporte de montaje universal
Searchline Excel™ Plus / Searchline Excel™ Edge – Manual Técnico
1
12
4
7
2
Piezas
1
1
1
1
1
1
4
1
1
2
2
4
1
8
9 10
12
Par de apriete
10 Nm
