34 Capítulo 6 Instalación eléctrica
Los conductores que no se utilicen deberán estar debidamente provistos de terminales. El cableado debe cumplir con
la normativa local, nacional y de la empresa. Deben evitarse los conductores expuestos o sin aislante.
!
PRECAUCIÓN
La tensión máxima permitida en el lazo de mA es de 32 VCC y la corriente máxima es de 22 mA.
Nota
No invierta las conexiones de alimentación del receptor. Si lo hace, la unidad no se dañará, pero tampoco funcionará.
CONEXIONES
DEL ARMARIO
DE CONTROL
6.2.2 Consumo de energía de los componentes de Excel (típico)
Resistencia típica de los cables
Cable
1,5 mm (16 AWG)
2
2,0 mm (14 AWG)
2
2,5 mm (13 AWG)
2
El AWG es el equivalente más cercano
Nota
Las cifras indicadas en la tabla anterior son valores típicos que pueden variar de un cable a otro. Mida siempre las resistencias
de los cables y dispositivos, así como las fuentes de alimentación, para garantizar la precisión de sus cálculos.
+24 Vcc
0 Vcc
Salida de 4 20 mA
RS 485A
RS 485B
RS 485D
Relé de fallo COM
Relé de fallo NO
Alarma 1 COM
Alarma 1 NO
Alarma 2 COM
Alarma 2 NO

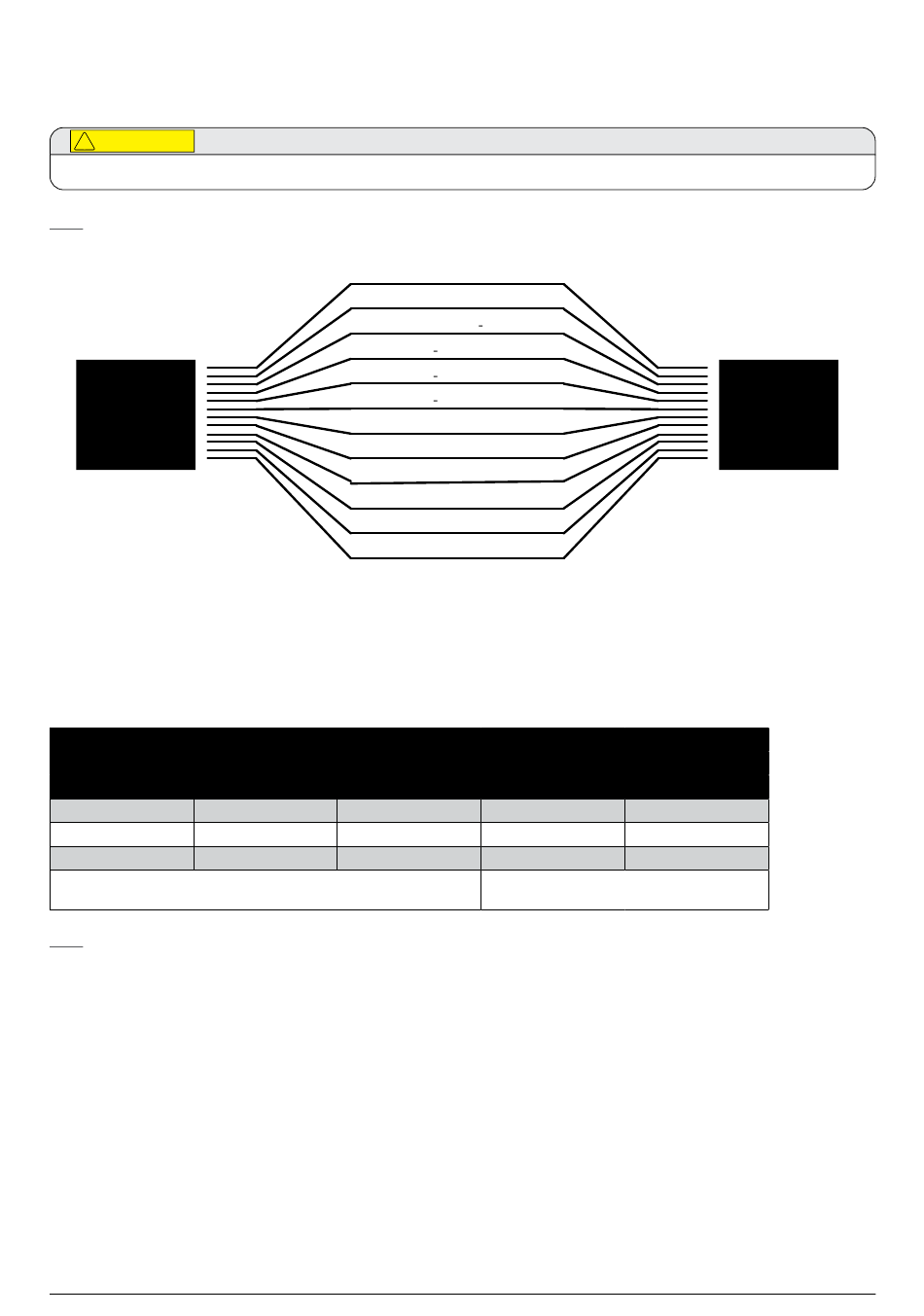

Figura 21. Conexiones del receptor
Cálculo del receptor = 1000 x 6,75 Ω / (Ω / km)
Ω Ω
/ km / mi
12,7 20,4
10,1 16,3
8,0 12,9
Searchline Excel™ Plus / Searchline Excel™ Edge – Manual Técnico
Longitud máxima de los cables

Medidores

Pies
531 1.742
668 2.191
844 2.769
*El ejemplo corresponde a una
alimentación nominal de 24 VCC
CONEXIONES
DEL
RECEPTOR
