Elementos de un sistema de conexión a tierra
El sistema de conexión a tierra consta de cinco componentes principales:
•

trayectoria de retorno de la corriente de plasma

• conexión a tierra de seguridad del sistema de plasma
• conexión eléctrica a tierra para la alimentación de la red
• conexión a tierra del bastidor de la máquina de corte
• conexión a tierra de seguridad del sistema de rieles
Asegúrese de tomar las medidas pertinentes durante la instalación de cada uno de estos elementos para crear
un sistema de conexión a tierra completo.
Trayectoria de retorno de la corriente de plasma
El cable de conexión a tierra de la trayectoria de retorno es el elemento más importante del sistema de
conexión a tierra. Completa la trayectoria de la corriente de plasma. Es necesario contar con conexiones
eléctricas firmes de baja impedancia que presenten un buen mantenimiento.

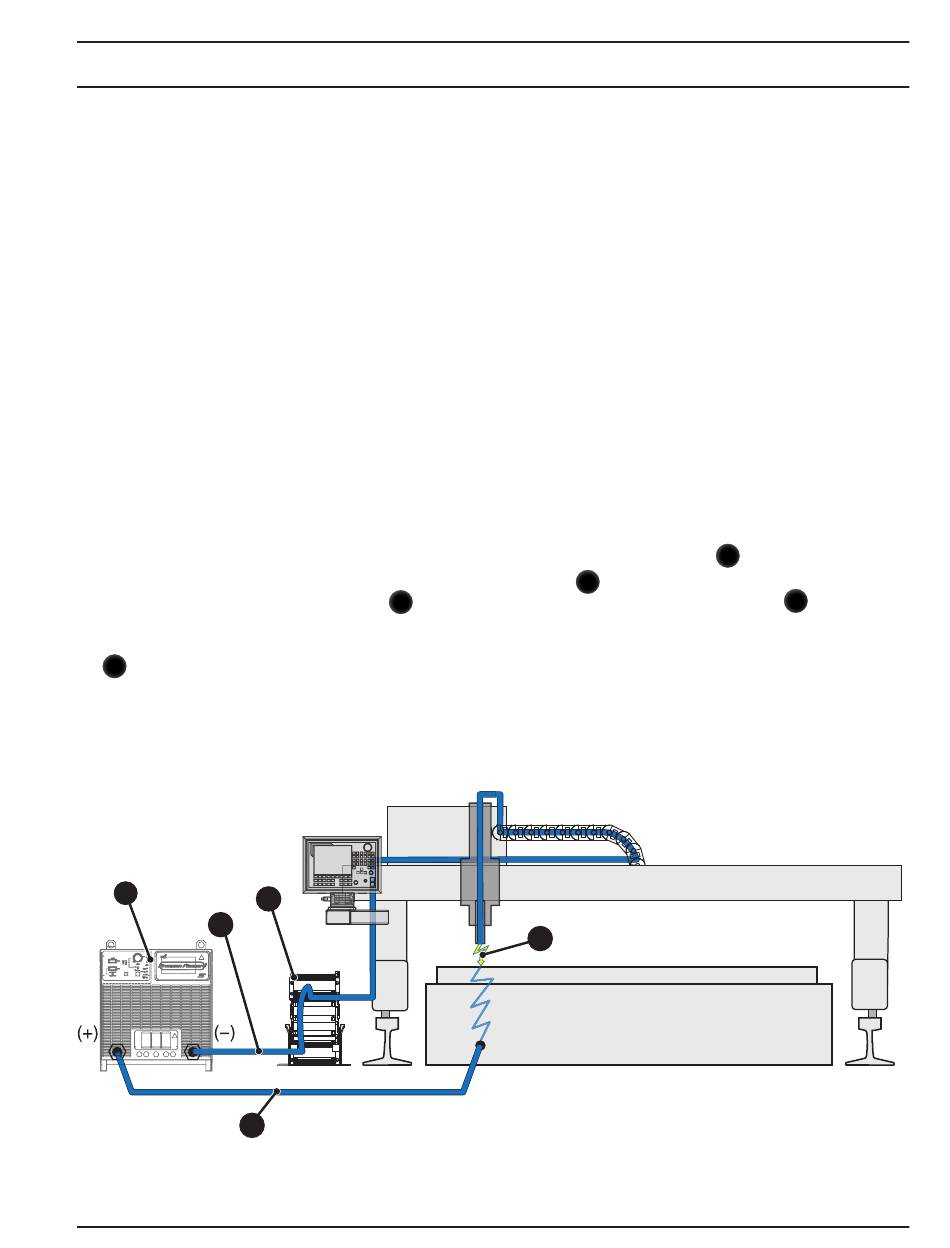

La corriente de corte de plasma se genera mediante la consola de plasma del plasma 1
soldadura transporta esta corriente desde la conexión negativa (-) 2 en la consola de plasma del plasma a
través de la cadena portacables del eje X 3
de trabajo de la mesa de corte. La trayectoria de la corriente debe estar cerrada, de manera que la corriente
pueda retornar fácilmente hasta su fuente. Esto se realiza conectando la mesa de corte a la conexión positiva
5
(+) 5 de la consola de plasma del plasma. Si el cable de conexión a tierra de la trayectoria de retorno no está
conectado, el sistema de plasma no funcionará. No habrá forma de que se establezca el arco entre el soplete
y la pieza de trabajo. Si el cable está conectado, pero las conexiones poseen una resistencia muy elevada, se
limitará la corriente del arco, lo que generará niveles de voltaje peligrosos entre los componentes del sistema.
