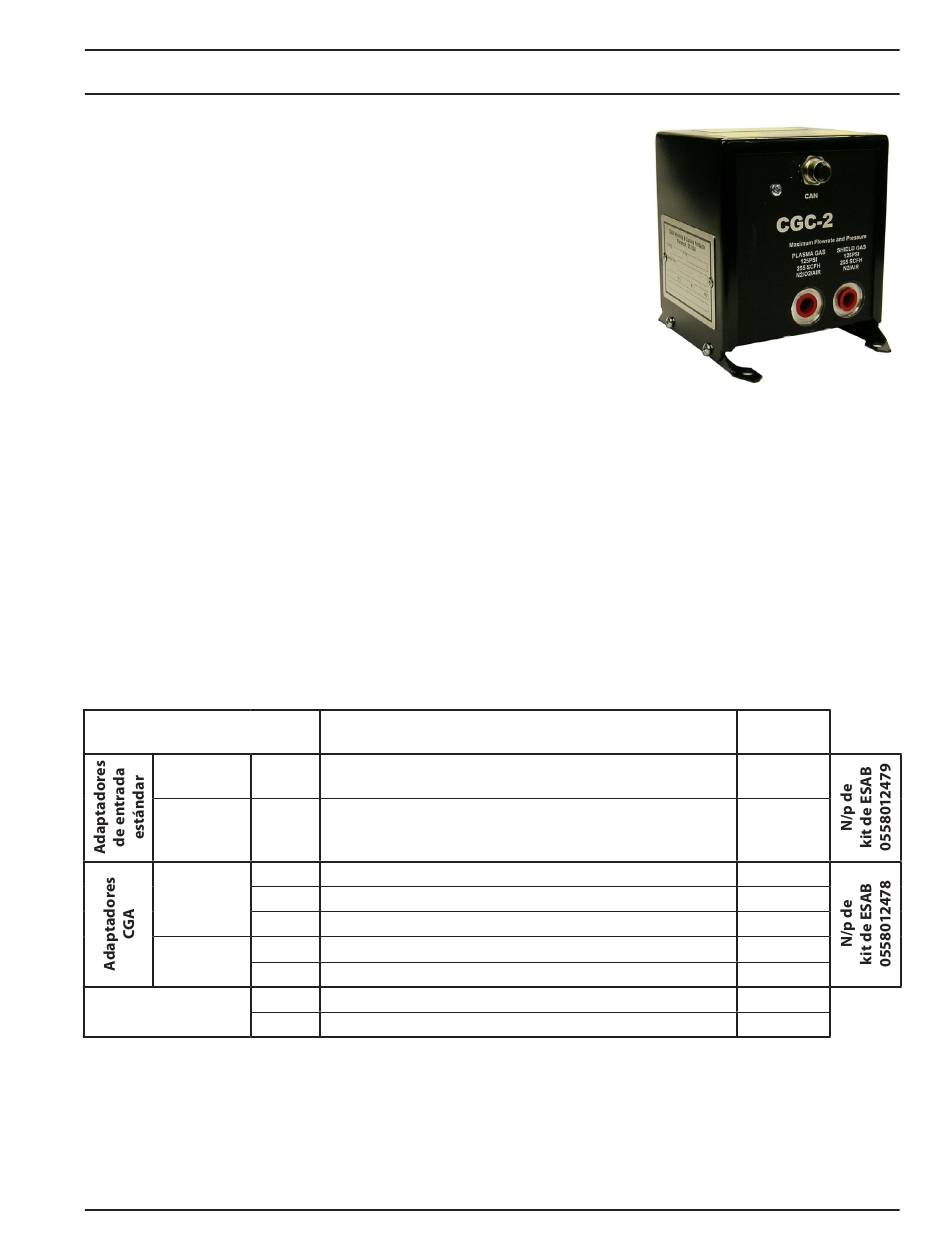

Control de gas combinado (CGC-2)

n/p 0558012394
El control de gas combinado regula la salida del gas de plasma (PG) y con-
trola el flujo de gas de protección (SG). Recibe alimentación de 24 voltios CC
de la consola de plasma y comandos a través del bus de la CAN directamen-
te desde el IC. Tiene 2 entradas de gas (una de gas de plasma, una de gas
de protección) y 2 salidas de gas (SG, PG). Cualquiera de los dos juegos de
adaptación está disponible para adaptar conexiones de manguera estándar
métricas o CGA. La salida de gas del CGC-2 se controla y recupera mediante
el bus de la CAN al IC para autodiagnóstico. Los conectores y adaptadores
de gas están incluidos en las tablas siguientes.

Conexiones

Hay un cable conectado al CGC-2 para alimentación y comunicación CAN. Existen 2 entradas de gas: PG (N2/aire/
O2) y SG (N2/aire). Las conexiones de gas se indican a continuación.
Las longitudes de manguera enviadas con el soplete PT-36 no permitirán que el CGC-2 se pueda instalar a más de 2 metros
(6.6 ft) del soplete. Verifique que el tendido de las mangueras estándar permita que estas se curven y se conecten correc-
tamente antes de instalar el CGC-2 de forma permanente.
Gas
N2/Aire/
Plasma
Protección N2/Aire
Plasma
Protección
Outputs
DESCRIPCIÓN
El bastidor debe ser conectado con una conexión a tierra.
macho derecho G-1/4" x macho derecho G-1/4"
O2
macho derecho G-1/4" x macho derecho G-1/4"
Aire macho derecho G-1/4" x macho derecho para aire/agua "B"
N2 macho derecho G-1/4" x hembra derecha para gas inerte "B" 0558010166
O2 macho derecho G-1/4" x macho derecho para oxígeno "B"
Aire macho derecho G-1/4" x macho derecho para aire/agua "B"
N2 macho derecho G-1/4" x hembra derecha para gas inerte "B" 0558010166
SG NPT 1/4" x macho izquierdo 5/8"-18
PG 1/4" NPT x macho derecho para oxígeno "A"
Nota:
Nota:
Conexión
N/p de
ESAB
0558010163
0558010163
0558010165
0558010167
0558010165
10Z30
0558012518
