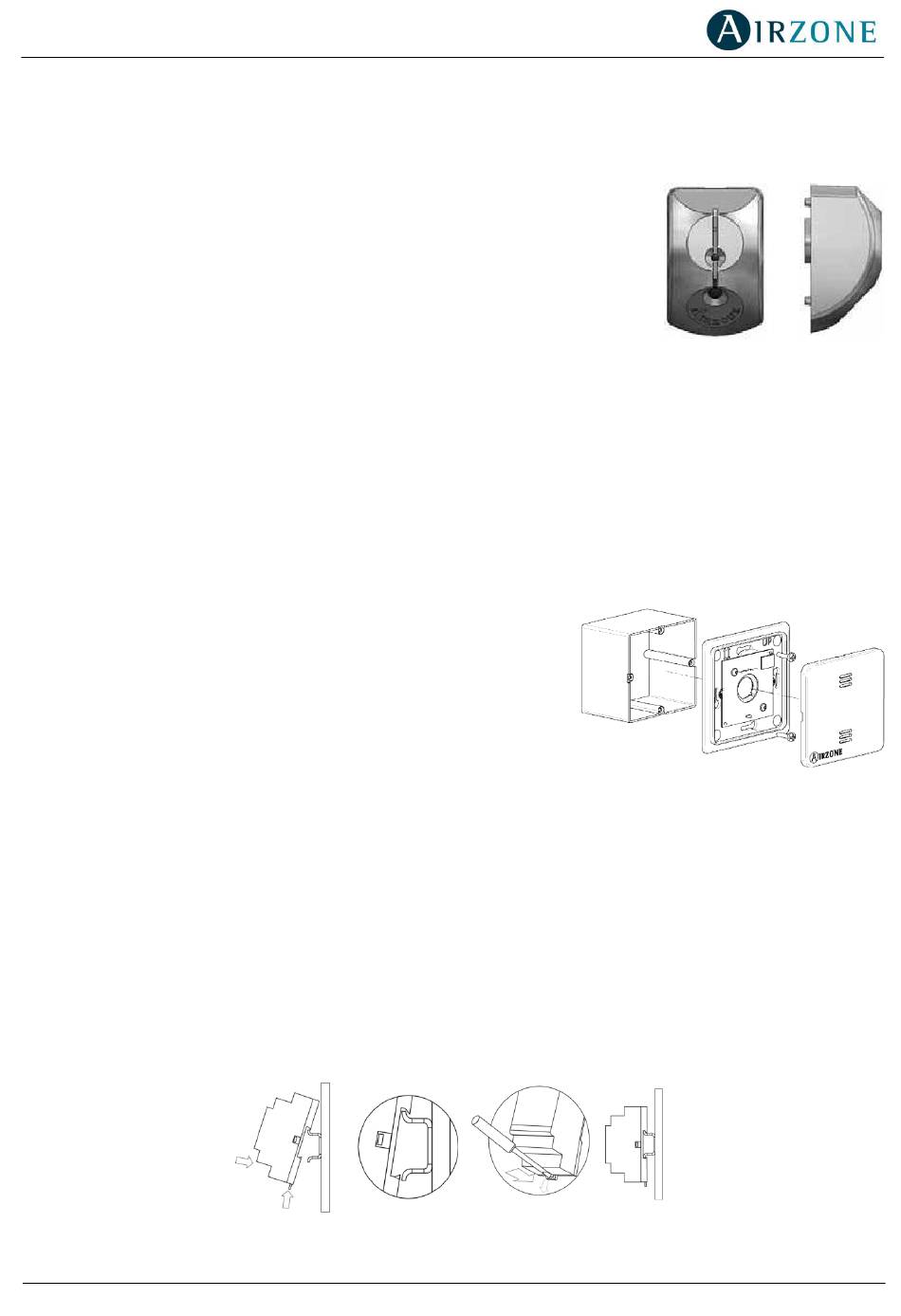

3.11. Sonda remota de temperatura de superficie (AZASONDBOX)

3.11.1. Montaje

Para fijar una sonda remota de temperatura en la pared (Fig. 57) siga estos pasos:
 Haga palanca con un destornillador plano sobre alguna
de las hendiduras de la base y retire ésta del conjunto
de la sonda.
 Para colocar la tapa, encaje la parte inferior de la base
y, a continuación, empuje fuertemente para encajar la
parte superior de la tapa.
 Conecte al módulo de zona deseado.

3.12. Sonda remota de temperatura (AZASONDTEMP)

3.12.1. Montaje
La sonda remota de temperatura se recibe en pared mediante caja para mecanismo universal.
Recuerde que la distancia máxima recomendable para este elemento es de 15 metros.
Para fijar una sonda remota de temperatura en la pared (Fig. 58) siga estos pasos:
 Haga palanca con un destornillador plano sobre alguna de las hendiduras de la
tapa y retire ésta del conjunto de la sonda.
 Realice la conexión de sonda con el módulo
mediante la borna de 2 pines que se encuentra
en la parte trasera del módulo. Utilice el cable
de 2 hilos de sección 0,22 mm
 Fije el soporte en la caja de mecanismos. El
sensor de temperatura debe quedar en la parte
inferior, para una correcta lectura.
 Coloque la tapa de forma correcta.
3.13. Pasarela de control de Fancoil (AZXFANCOILGTWAY y
AZX010GTWAY)
3.13.1. Montaje
La pasarela de control de Fancoil se monta sobre carril DIN. Este módulo va alimentado de
manera externa a 230 Vac. La ubicación y montaje de este módulo debe cumplir la normativa
electrotécnica vigente. Para el montaje sobre carril DIN siga las indicaciones del esquema
(Fig. 59).
2
.
Fig. 59
Fig. 57
Fig. 58
