Por último, el módulo dispone de entradas para realizar un control de la zona por presencia o
de apertura de ventana.
 Control por presencia: Cuando el sensor de presencia conectado al módulo indica
que la zona está desocupada, comienza una temporización interna de 5 minutos
para confirmar que la zona está vacía. Pasado este tiempo la zona se pondrá en
modo Sleep con una temporización de apagado de 90 minutos.
 Control de ventana abierta: Cuando el sensor de
ventana conectado al módulo indica que una ventana
está abierta, durante más de 60 segundos, el elemento
de control (motorización o relé) asociado a ese módulo
se cierra. En el caso que el módulo esté asociado a un
termostato indicará en éste una advertencia (Fig. 26).
La activación de estas entradas y su configuración están
disponibles en el menú de configuración del termostato (ver apartado 5.1).

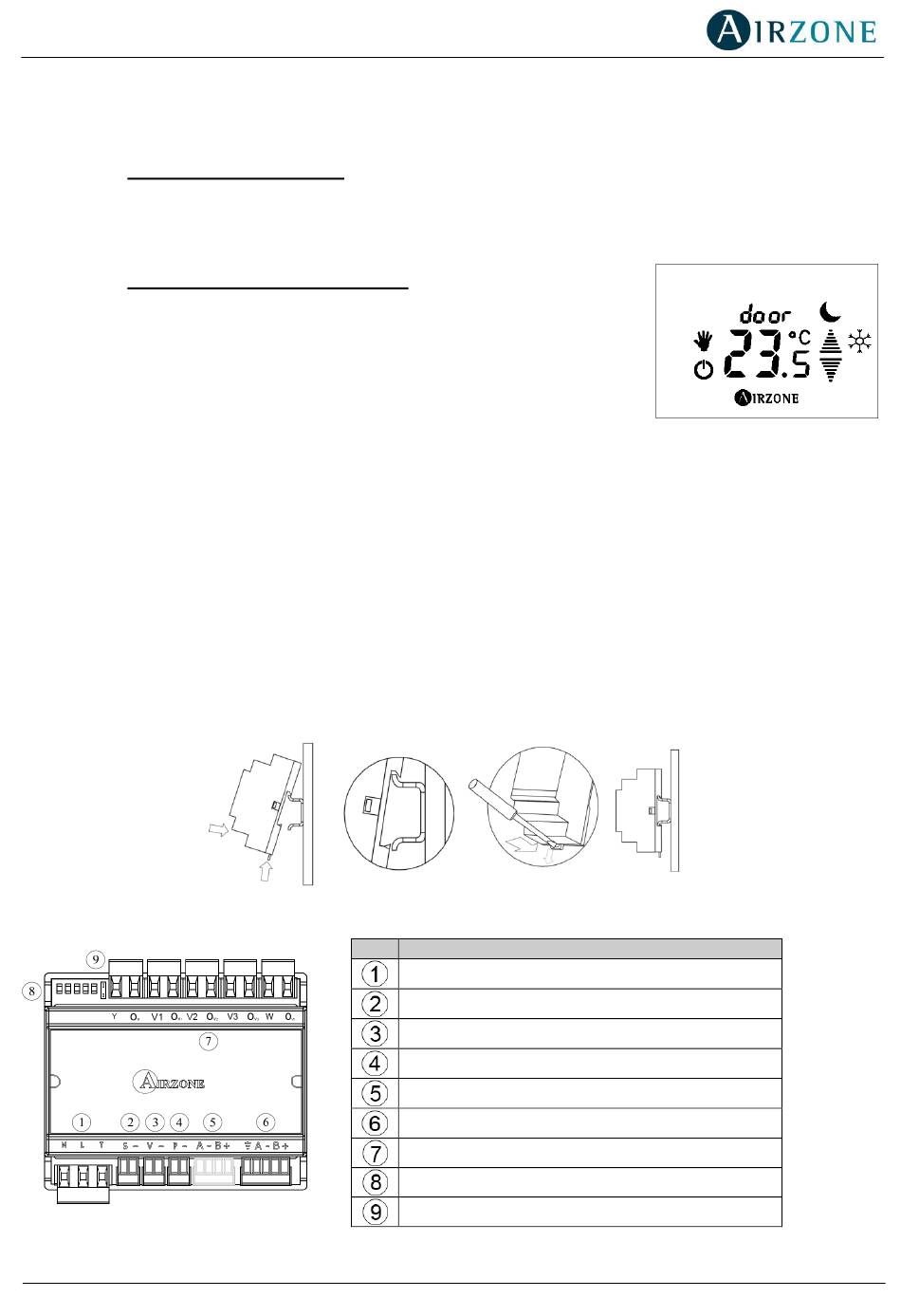

3.5. Módulo de zona Fancoil (AZAMFANCOIL [C/R])

3.5.1. Montaje

El módulo de zona Fancoil está diseñado para el control de un equipo Fancoil por zona. Se
utiliza en instalaciones donde la zonificación se hace con equipos individuales, permitiendo su
instalación en sistemas con módulos de zona.
Este módulo se monta sobre carril DIN y va alimentado de manera externa a 230 Vac. La
ubicación y montaje de este módulo debe cumplir la normativa electrotécnica vigente. Para el
montaje sobre carril DIN siga las indicaciones del esquema (Fig. 27).

3.5.2. Conexionado

Fig. 28
*Nota: Para la conexión de las entradas del detector de ventana y presencia, utilizar cable apantallado.
Fig. 27
Nº
Alimentación (230 Vac)
Conexión Sonda
Conexión del detector de ventana*
Conexión del detector de presencia*
Conexión termostato
Conexión bus expansión
Relés control Fancoil
LEDs de estado de relé
Jumper configuración
Descripción
(Sólo AZAMFANCOILC)
Fig. 26
