3.4. Módulo IR (AZAMPCIIR [C/R])

3.4.1. Montaje

El módulo local IR está diseñado para el control de unidades Splits individuales. Se instalará un
módulo local por cada elemento motorizado del sistema. Están previstos de un adhesivo de
doble cara para facilitar su montaje (Fig. 20).

3.4.2. Conexionado

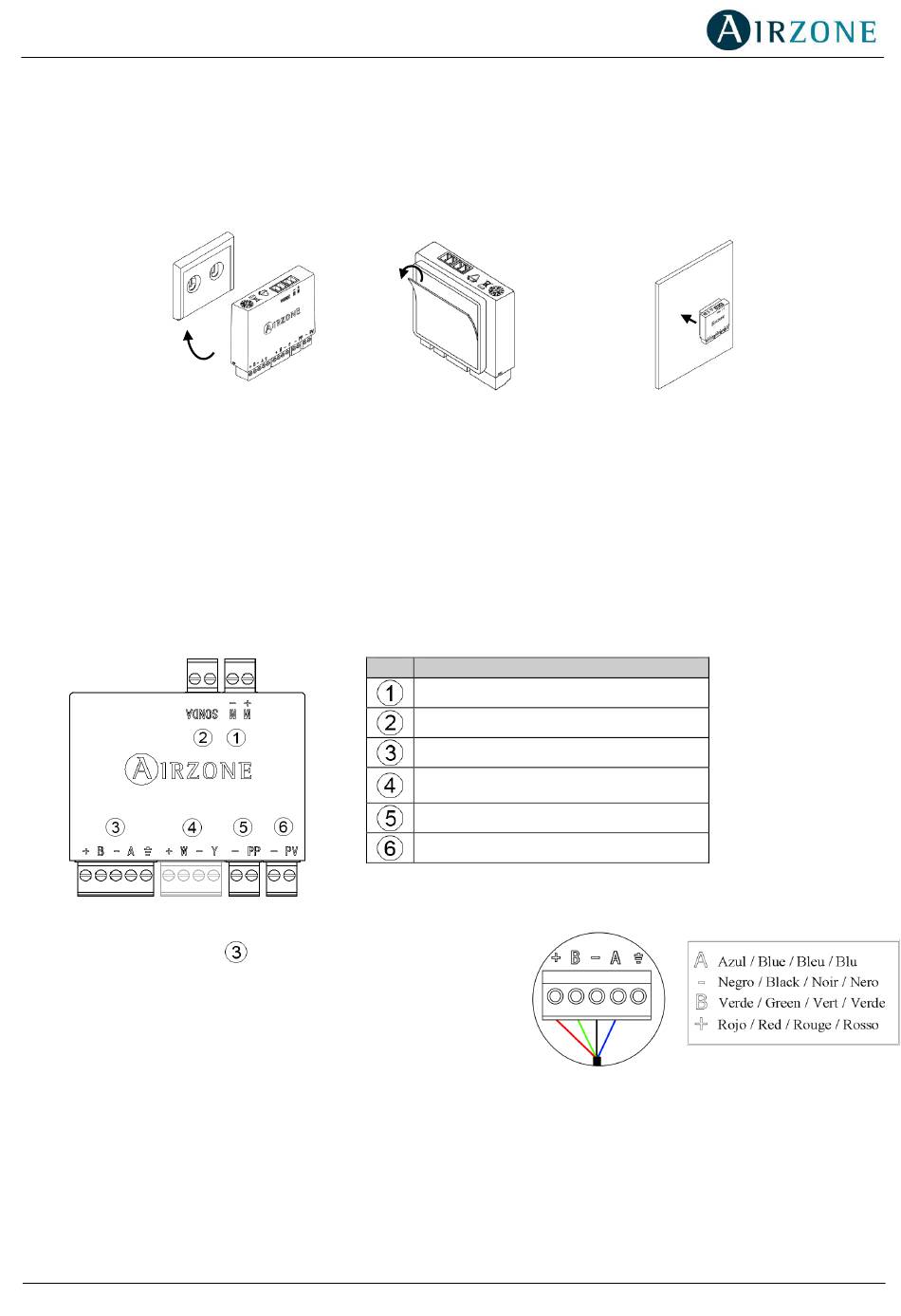

El módulo local IR (Fig. 21) es el encargado de la gestión de la unidad Split a la que esté
conectado y de la comunicación con el termostato de la zona. Permite el control de elementos
radiantes desde un solo termostato, a través de la placa de control radiante. Además, ofrece
otras funcionalidades como:
- Control de zona por sonda remota o distribuida.
- Control de zona por presencia.
- Control de zona por contacto de ventana.
El módulo local IR
conecta al bus de expansión de la central. Se
realiza mediante una borna de 5 pines. Para ello fije el
cable con los tornillos de la borna, respetando el
código de colores asociado a la serigrafía (Fig. 22).
Nota: Para más de 16 módulos AZAMPCIIR [C/R] se necesita la conexión de una fuente externa AZXFUENTEBF
para la alimentación del bus.
Nº
*Nota: Para la conexión de las entradas del detector
de ventanas y presencia, utilizar cable apantallado.
Fig. 21
es un elemento que se
Fig. 20
Descripción
Conector emisor IR
Conector Sonda
Conexión con central
Conexión termóstato
(Sólo
AZAMPCIIRC)
Conexión del detector de presencia*
Conexión del detector de ventana*
Fig. 22
