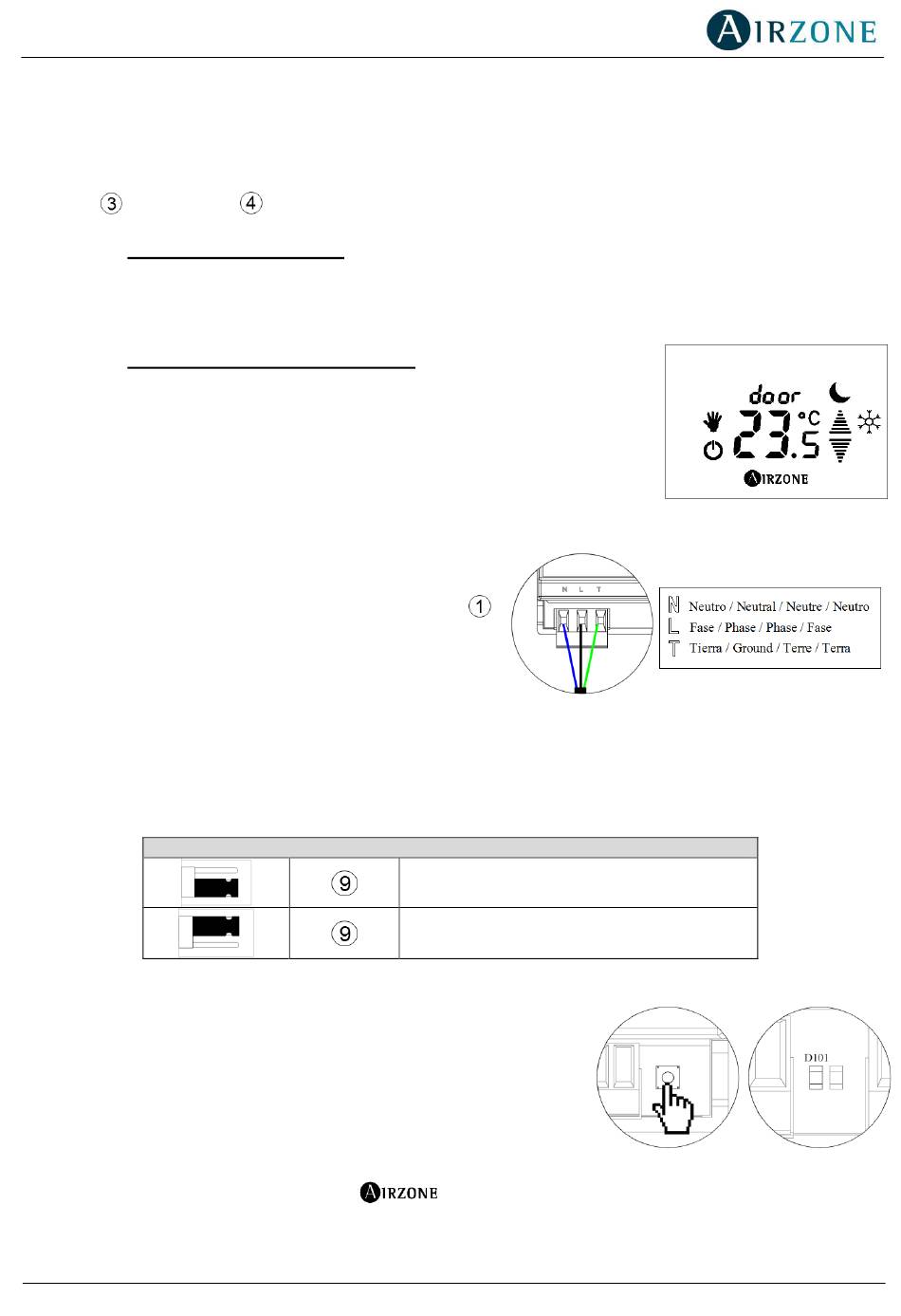

Airzone innobusPRO32 Manual De Instalación página 23

Para esta función dispone de dos tipos de sonda: para empotrar en pared (AZASONDTEMP) o
para su fijación en superficie (AZASONDBOX).
Por último, el módulo dispone de entradas para realizar un control de la zona por apertura de
ventana o presencia
 Control por presencia: Cuando el sensor de presencia conectado al módulo indica
que la zona está desocupada comienza una temporización interna de 5 minutos
para confirmar que la zona está vacía. Pasado este tiempo la zona se pondrá en
modo Sleep con una temporización de apagado de 90 minutos.
 Control de ventana abierta: Cuando el sensor de
ventana conectado al módulo indica que una ventana
está abierta, durante más de 60 segundos, el elemento
de control (motorizado o relé) asociado a ese módulo se
cerrará. En el caso de que el módulo esté asociado a un
termostato indicará en éste una advertencia (Fig. 31).
La activación de estas entradas y su configuración están disponibles
en el menú de configuración del termostato (ver apartado 5.1).
La conexión de alimentación eléctrica al módulo la
realizaremos mediante una borna de 3 pines
Para ello fije el cable con los tornillos de la borna,
respetando la polaridad de las bornas (Fig. 32).
Módulo Independiente
Este módulo también permite su funcionamiento como módulo independiente de control de
Fancoil, es decir, sin estar controlado por ninguna central del sistema. Para configurar este
módulo con esta opción utilizaremos el Jumper de configuración. Los criterios de configuración
son:
A continuación alimente el módulo y conecte el termostato.
En caso de módulo radio AZAMFANCOILR para asociar el
termostato siga los siguientes pasos:
1. Abra el canal de asociación del módulo (Fig. 33).
 Realice un pulso corto sobre SW1.
 El LED D101 permanecerá fijo.
2. Asocie el termostato (Fig. 34).
 Realice un pulso largo sobre
.
Significado
Funcionamiento en Bus
Funcionamiento Independiente
.
(Por defecto)
hasta que la palabra
Fig. 31
Fig. 32
Fig. 33

empiece a parpadear.
