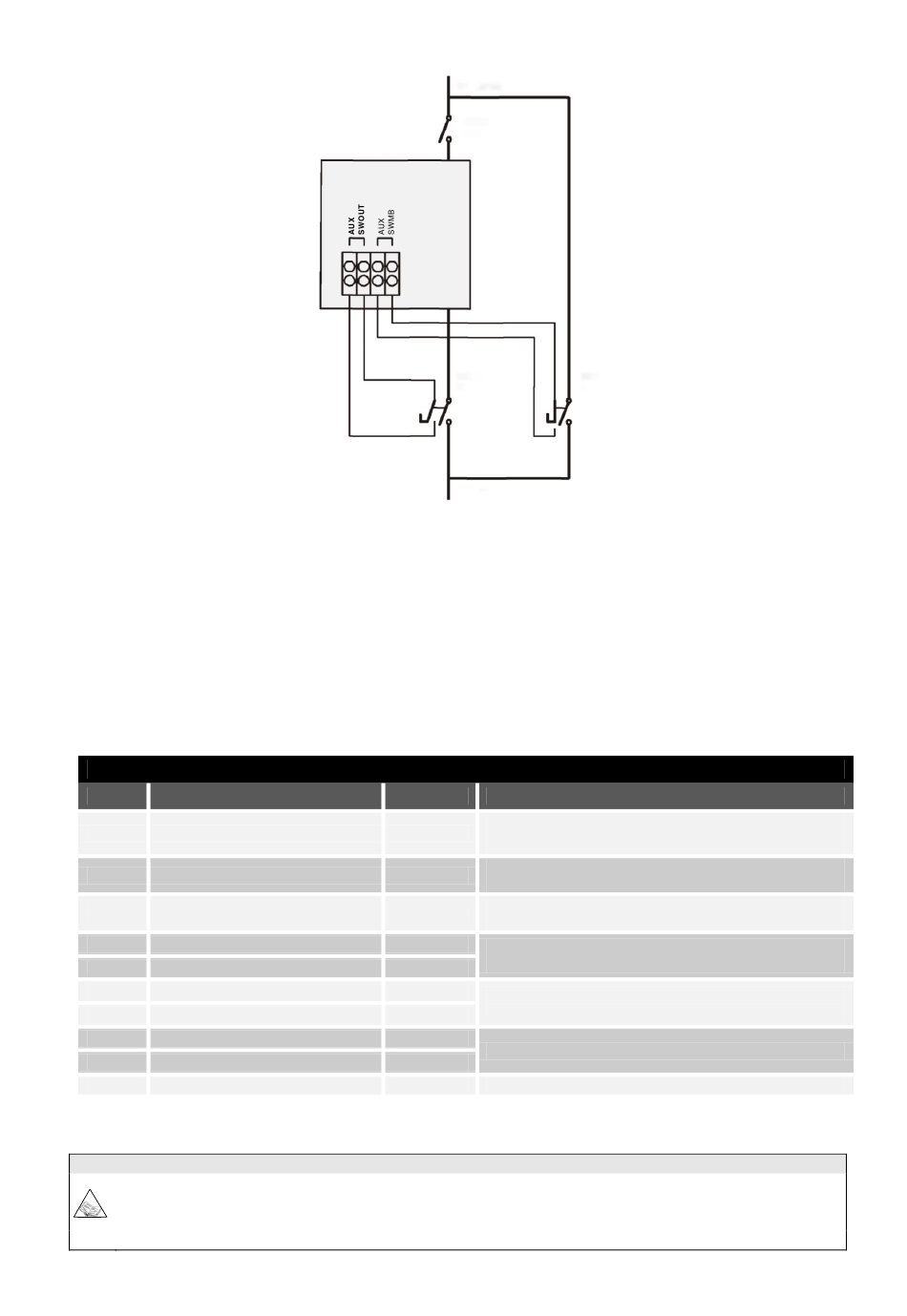

Interruptor de desconexión de salida adicional SWOUT EXT, interruptor de desconexión de derivación adicional
SWBY EXT de la derivación de mantenimiento externo.
Los contactos auxiliares SWOUT EXT y SWBY EXT deben conectarse a los bornes P y Q.
Para retirarlos de forma segura, ponga el UPS en la derivación, cierre el SWBY EXT, abra SWIN EXT y SWOUT
EXT y desconecte el UPS.
El contacto SWOUT EXT debe estar en la misma posición del interruptor, mientras que SWBY EXT debe estar en
la posición opuesta (auxiliar abierto con interruptor cerrado, y viceversa con interruptor abierto).
Nota:
-
El interruptor auxiliar de SWMB EXT debe abrirse con antelación, antes de cerrar el contacto de alimentación.
-
El interruptor auxiliar de SWOUT EXT debe cerrarse con antelación, antes de abrir el contacto de alimentación.
PIN
NOMBRE
1
NOT USED
2
NOT USED
3
NOT USED
4
AUX SWMB
5
AUX SWMB RETURN
6
AUX. SWOUT
7
AUX SWOUT RETURN
8
BAT. TEMP. SENSOR
9
BAT. TEMP. SENSOR RETURN
10
TIERRA
Procedimiento de puesta en marcha
4.1
Alimentación de red
La alimentación de red debe estar presente para poder poner en marcha el UPS.
0MLMHTK65RUENUA 00
RED
SWIN
EXT
SAI
SWOUT
EXT
CARGA
Conector de bornes de interfaz
TIPO
-
-
-
-
-
-
ENTRADA
Contacto normalmente cerrado que sirve para indicar
si el SWMB EXT está cerrado.
ENTRADA
ENTRADA
Contacto normalmente abierto que sirve para indicar
si el SWOUT EXT está cerrado.
ENTRADA
ENTRADA
Sensor de temperatura de la batería
ENTRADA
ENTRADA
Tierra
página 31 / 80
SWMB
EXT
FUNCIÓN
