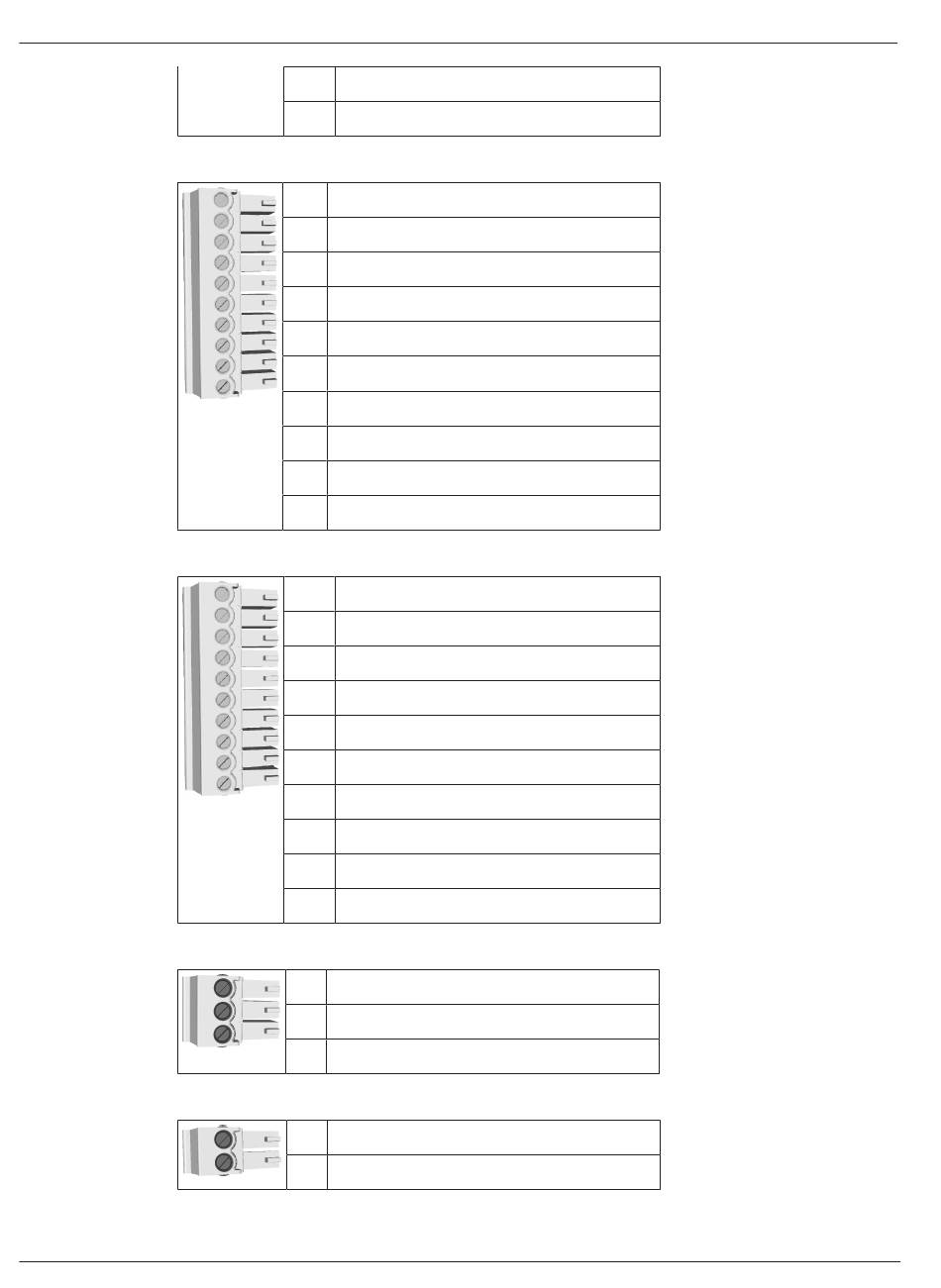

Tabla 7.22: Interfaz Omron
Tabla 7.23: Interfaz del lector RS-485
Tabla 7.24: Interfaz RS-232
Tabla 7.25: Interfaz RS-232
Tabla 7.26: Entrada analógica
2020-01 | V02 |
9
En espera
10
Tarjeta presente
1
Alimentación del lector (10 V a 30 V)
2
Alimentación del lector (0 V)
3
Protección
4
Datos RxTx+
5
Datos RxTx-
6
Protección de datos (PAG)
7
No conectado
8
No conectado
9
No conectado
10
No conectado
1
Alimentación del lector (12 V)
2
Alimentación del lector (0 V)
3
Mallado (RI)
4
Terminal de Datos Preparada (DTR)
5
Libre para envío (CTS)
6
Transmitir datos (TxD)
7
Solicitar envío (RTS)
8
Recibir datos (RxD)
9
Conjunto de datos preparado (DSR)
10
Portador de datos detectado (DCD)
1
TxD de datos
2
RxD de datos
3
GND
1
Entrada analógica, entrada
2
Salida analógica, salida
