Access Modular Controller 2

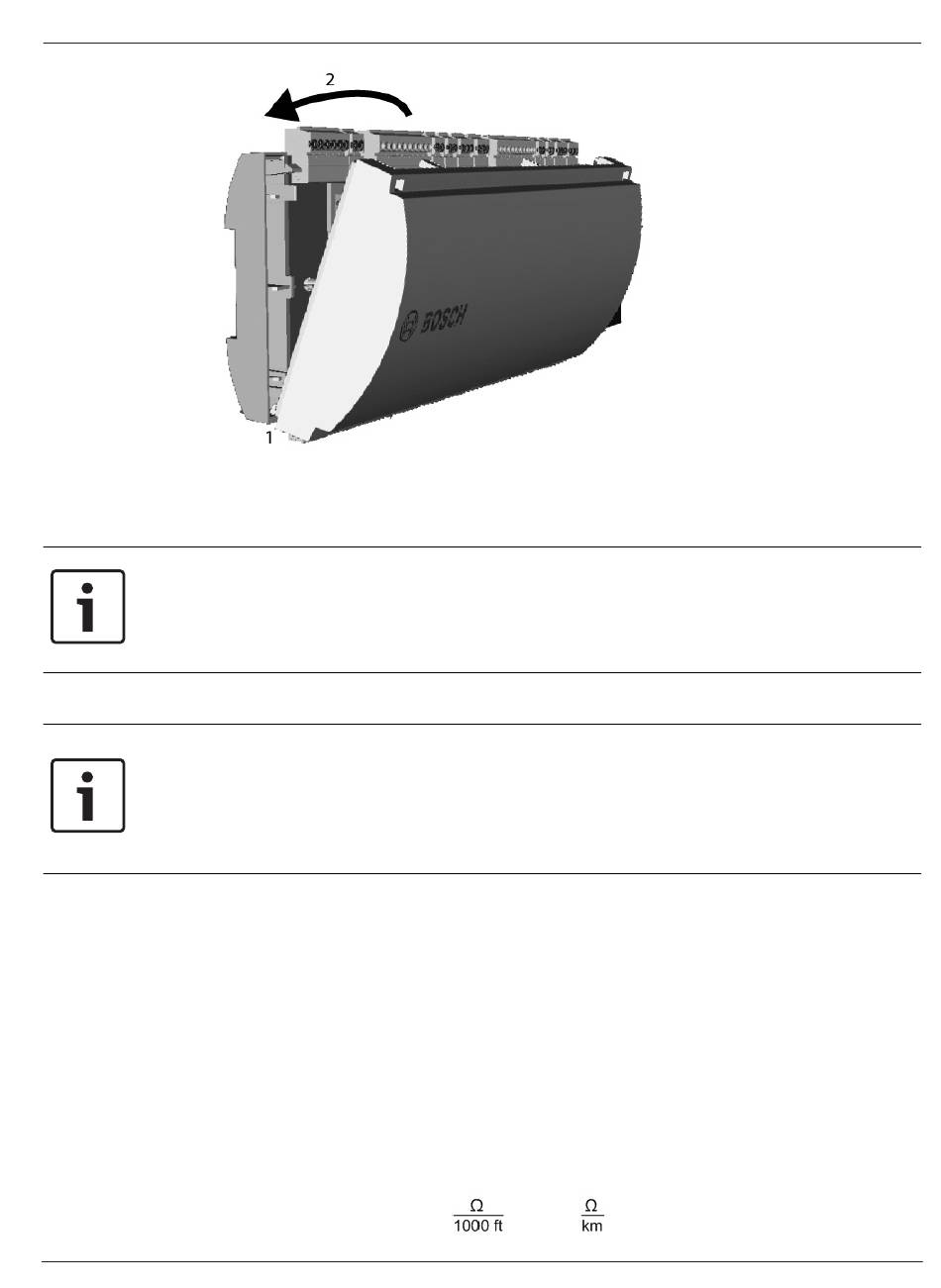

Imagen 4.13: Cierre de la cubierta de ampliación
Notificación!
Riesgo de daños al equipo
Si es necesario emplear demasiada fuerza para cerrar la cubierta frontal, es probable que no
se haya enganchado correctamente en la cubierta posterior. En estos casos el botón Diálogo
de la cubierta frontal no estará alineado de forma adecuada y no funcionará correctamente.
4.5
Cableado
Notificación!
Peligro de fallos en el funcionamiento
Los cables utilizados en el sistema de control de accesos de AMC2-4R4 no son propensos a
interferencias eléctricas. No obstante, se debe evitar encaminar los cables cerca de equipos y
cables con demasiada carga. Si no puede evitarlo, cruce el cable en ángulos rectos cada 1 o 2
metros (3 o 6 pies) para reducir las interferencias.
4.5.1
Datos del conductor
Con los cálculos que se muestran a continuación, puede conocer qué tipo de cable debe
utilizar. Si conecta la fuente de alimentación y el dispositivo AMC con el conjunto de cables
suministrado en la carcasa, los cálculos no serán necesarios.
Para distancias inferiores a 25 m (75 pies), utilice conductores AWG18 (1 mm²). Para
distancias largas, instale una fuente de alimentación adicional cerca del controlador AMC2.
Para calcular la caída de tensión, consulte las especificaciones del conductor para obtener los
valores de resistencia característicos. La caída de tensión no deberá exceder los 2 V.
Ejemplo:
Longitud = 100 m/328 pies
U = 12 V, I = 1 A, máximo U
p.e. RAWG18 (esp. acc.) = 6,385
Bosch Access Systems B.V.
= 2 V
Caída
o 20.948
Installation manual
Instalación | es-AR
37
2020-01 | V02 |
